Kia Picanto: Система управления двигателем/датчик температуры впускного воздуха (IATS)

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Управление двигателем/топливная система / Система управления двигателем / Датчик температуры воздуха на впуске (IATS)

Технические характеристики
Спецификация
▷ Тип: Термисторный тип
Температура
Сопротивление (кОм)
°С
°F
-40
-40
40,93 - 48,35
-30
-22
23.43 - 27.34
-20
-4
13.89 - 16.03
-10
14
8,5 - 9,7
0
32
5.38 - 6.09
10
50
3,48 - 3,90
20
68
2,31 - 2,57
30
86
1,9 - 2,1
40
104
1,08 - 1,21
50
122
0,76 - 0,85
60
140
0,54 - 0,62
70
158
0,40 - 0,45
80
176
0,29 - 0,34
90
194
0,22 - 0,26
100
212
0,17 - 0,20
110
230
0,13 - 0,15
120
248
0,10 - 0,12
130
266
0,08 - 0,09

Описание и работа
Описание

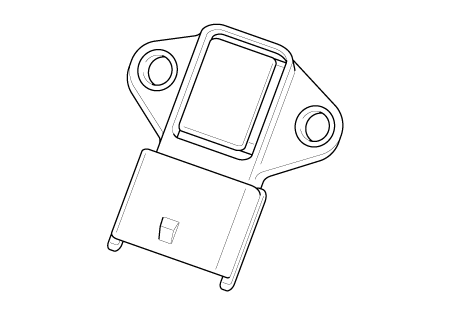

Интегрированный в датчике абсолютного давления во впускном коллекторе, температура воздуха на впуске Датчик (IATS) определяет температуру всасываемого воздуха.

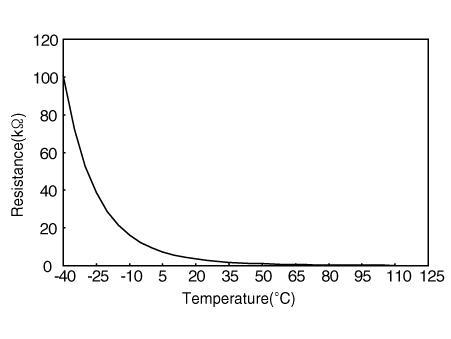

К точно рассчитать количество воздуха, коррекция температуры воздуха необходимо, так как плотность воздуха зависит от температуры. Итак, ECM использует IATS сигнал, а также сигнал MAPS. Имеет отрицательный температурный коэффициент (NTC) Термистор, сопротивление которого изменяется обратно пропорционально температура.

Принципиальные диаграммы

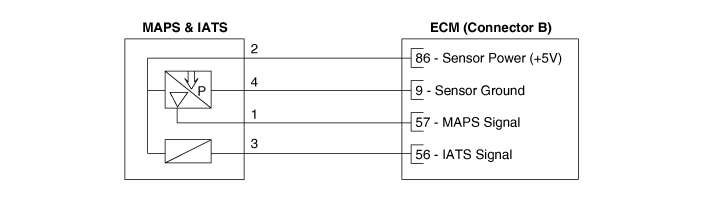

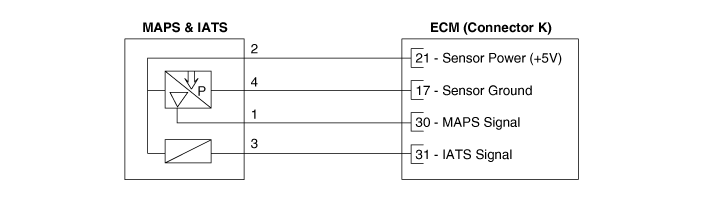

Принципиальная электрическая схема
[В]

[М/Т]

Процедуры ремонта
осмотр
1.
Выключите зажигание.
2.
Отсоедините разъем IATS.
3.
Измерьте сопротивление между клеммами 3 и 4 IATS.
4.
Убедитесь, что сопротивление находится в пределах спецификации.
Температура
Сопротивление (кОм)
°С
°F
-40
-40
40,93 - 48,35
-30
-22
23.43 - 27.34
-20
-4
13.89 - 16.03
-10
14
8,5 - 9,7
0
32
5.38 - 6.09
10
50
3,48 - 3,90
20
68
2,31 - 2,57
30
86
1,9 - 2,1
40
104
1,08 - 1,21
50
122
0,76 - 0,85
60
140
0,54 - 0,62
70
158
0,40 - 0,45
80
176
0,29 - 0,34
90
194
0,22 - 0,26
100
212
0,17 - 0,20
110
230
0,13 - 0,15
120
248
0,10 - 0,12
130
266
0,08 - 0,09

Удаление
1.
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.

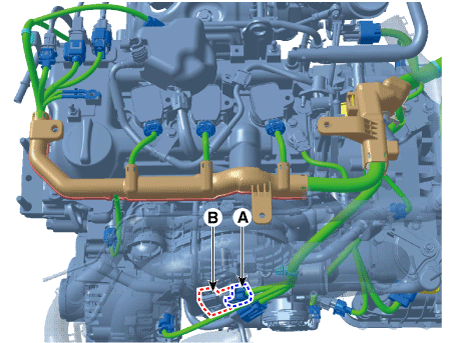

Отсоедините разъем датчика абсолютного давления в коллекторе (А).
3.
Снимите датчик (В) с впускного коллектора, ослабив крепежные винты.
Винт крепления датчика абсолютного давления в коллекторе:
6,4–8,3 Н·м (0,65–0,85 кгс·м, 4,7–6,1 фунт·фут)

Монтаж
•
Затяните компонент с указанным моментом.
•
Примечание что внутреннее повреждение может произойти при падении компонента. Если компонент упал, перед установкой проверьте, не поврежден ли он.
•
Аккуратно вставьте датчик в установочное отверстие, не повредив его.
1.
Установите в порядке, обратном снятию.
