Kia Picanto: Переключатель электрообогрева сидений/обогрева сидений
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Электрическая система кузова
/
Сиденье электрическое
/ Выключатель обогрева сиденья
Компоненты и расположение компонентов

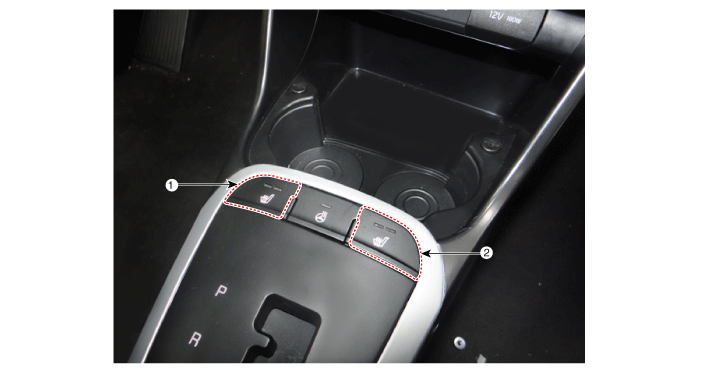

| Компоненты |
|
1. Выключатель обогрева сиденья со стороны водителя
|
2. Выключатель обогрева пассажирского сиденья.
|
Принципиальные диаграммы

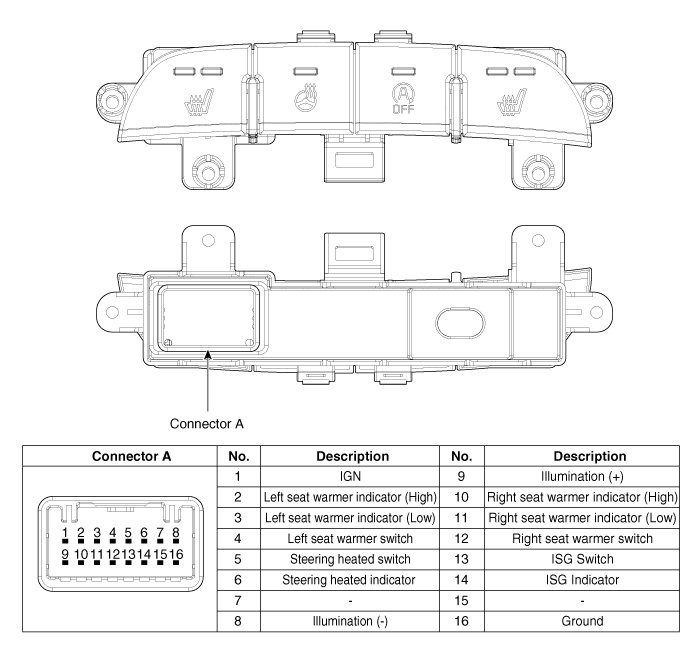

| Принципиальная электрическая схема |
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |

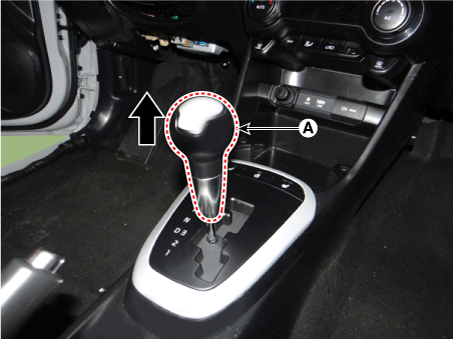

Чтобы снять ручку переключения передач и пыльники (А), потяните их вверх.
|
| 3. |

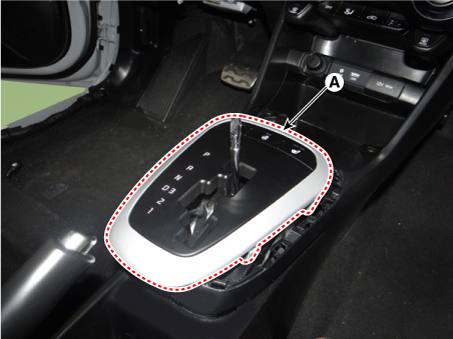

С помощью съемника снимите узел крышки индикатора консоли (А).
|
| 4. |

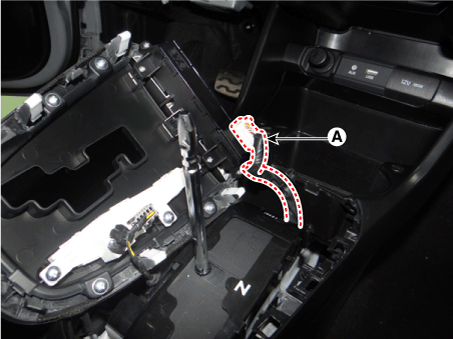

Отсоедините разъем (А) от узла крышки индикатора консоли.
|
| 5. |

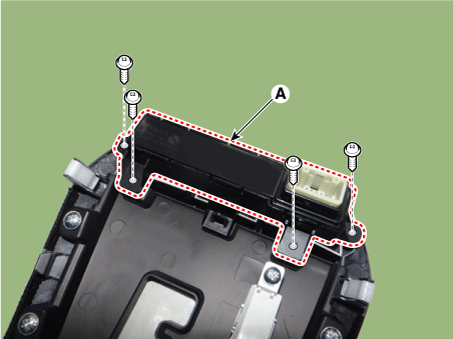

Снимите переключатель верхней крышки консоли (A) после ослабления крепежных винтов.
|
| Монтаж |
| 1. |
Установите переключатель верхней крышки консоли.
|
| 2. |
Подсоедините разъем узла крышки индикатора консоли.
|
| 3. |
Установите узел крышки индикатора консоли.
|
| 4. |
Установите ручку переключения передач и пыльники коробки передач.
|
| 5. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
Подогрев сиденья
Компоненты и расположение компонентов
Расположение компонента
1. Блок обогревателя сиденья 2. Обогреватель спинки переднего сиденья 3. Обогреватель подушки переднего сиденья
Принципиальные диаграммы
Принципиальная электрическая схема
...
Система смарт-ключей
Технические характеристики
Технические характеристики
Блок смарт-ключа
Предметы
Спецификация
Номинальное напряжение 12 В пост. тока Рабочее напряжение 9–16 В пост. тока Рабочее ...
