Сборка обшивки крыши

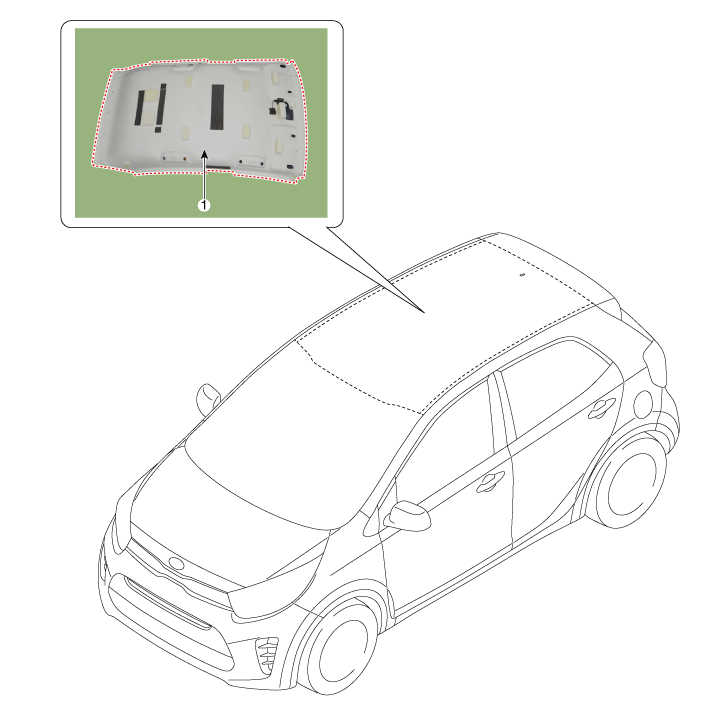

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

1. 1
   Снимите переднее сиденье. (От заднего сиденья к переднему — «Переднее сиденье в сборе»)
2. 2
   Снимите заднее сиденье в сборе. (От заднего сиденья к заднему — «Заднее сиденье в сборе»)
3. 3
   Снимите облицовку передней стойки. (Задняя часть внутренней отделки — «Облицовка передней стойки»)
4. 4
   Снимите верхнюю облицовку центральной стойки. (Задняя часть внутренней отделки — «Облицовка центральной стойки»)
5. 5
   Снимите облицовку задней стойки. (Задняя часть внутренней отделки — «Облицовка задней стойки»)
6. 6
   Снимите солнцезащитный козырек и фиксатор. (Задняя часть обшивки крыши - "Солнцезащитный козырек")
7. 7
   Снимите вспомогательную ручку. (Задняя часть обшивки крыши — «Вспомогательная ручка»)
8. 8
   Снимите лампу верхней консоли. (Задняя электрическая система кузова — «Картографическая лампа»)
9. 9

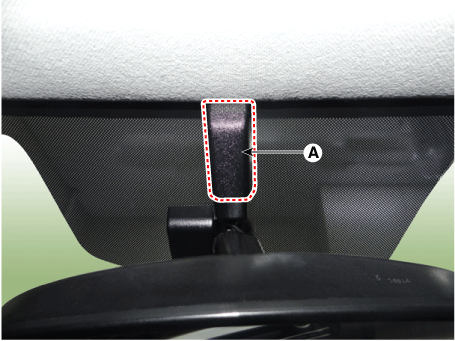

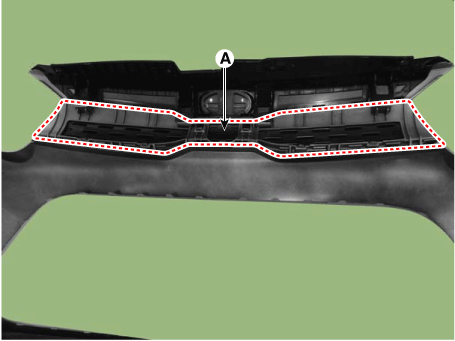

   Снимите крышку зеркала ECM (А).



10. 10

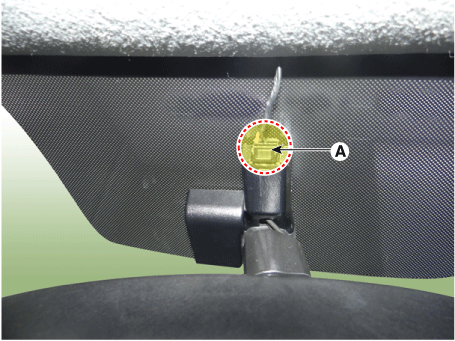

    Отсоедините разъем (А).



11. 11
    Отсоедините главный разъем обивки крыши (А) и крепежные зажимы в передней стойке. [Со стороны пассажира]



12. 12

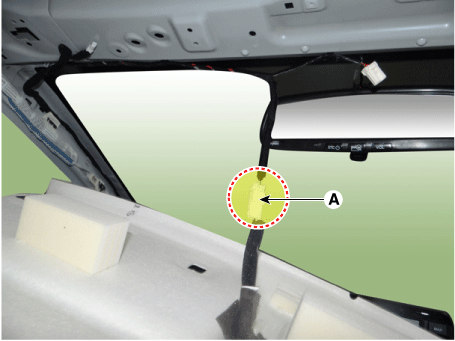

    Отсоедините разъем проводки (А).



13. 13

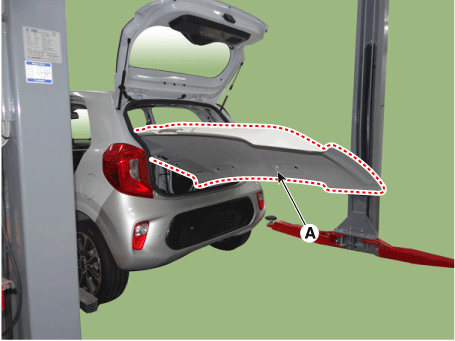

    Снимите обивку крыши в сборе (А) с автомобиля через заднюю дверь.



14. 14
    Установите в порядке, обратном снятию.
