Hyundai Sonata: схематические схемы ЭБУ Advanced Smart Cruise Control System / Advanced Smart Cruise Control (ASCC)

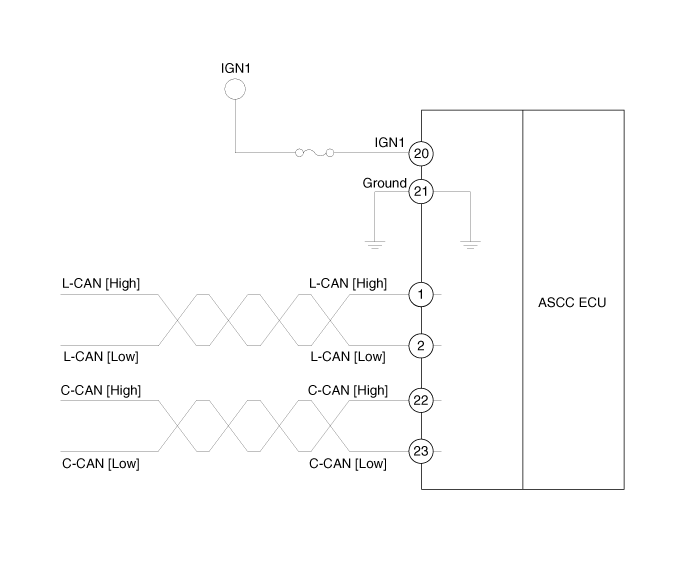

| Принципиальная электрическая схема |
| Терминал Функция |
|
Нет.
|
Описание
|
|
1
|
L-CAN [Низкий]
|
|
2
|
L-CAN [высокий]
|
|
20
|
IGN1
|
|
21
|
Земля
|
|
22
|
C-CAN [высокий]
|
|
23
|
C-CAN [Низкий]
|
