Hyundai Sonata: схемы переключателей Advanced Smart Cruise Control System / Advanced Smart Cruise Control (ASCC)
Hyundai Sonata LF 2014-2019 Руководство по ремонту
/
Электрическая система двигателя
/
Усовершенствованная интеллектуальная система круиз-контроля
/ Схематические схемы переключателей Advanced Smart Cruise Control (ASCC)

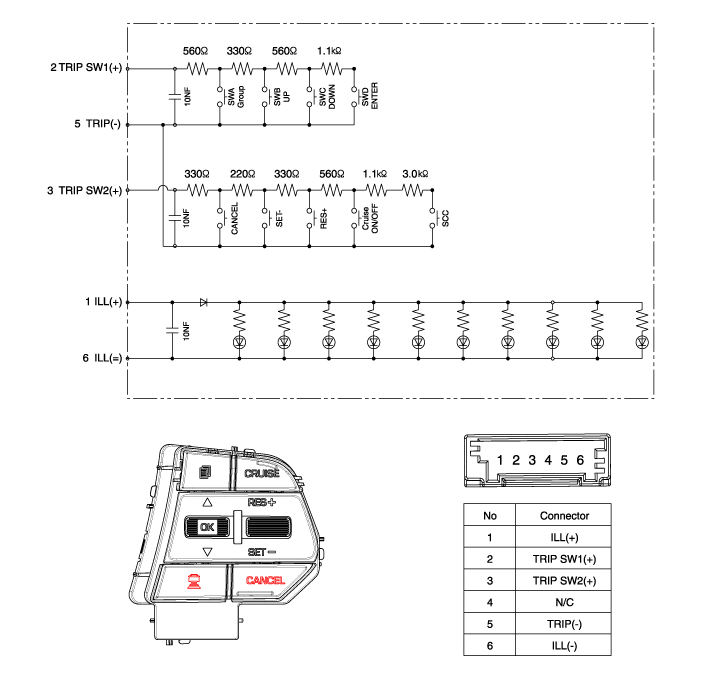

| Принципиальная электрическая схема |
Компоненты переключателя Advanced Smart Cruise Control (ASCC) и расположение компонентов
Компоненты
1. SET - переключатель2. РЕС + переключатель3. Переключатель ASCC4. Переключатель ОТМЕНА5. КРУИЗ переключатель
...
Процедуры ремонта переключателя Advanced Smart Cruise Control (ASCC)
осмотр
[Измерение сопротивления]
1.
Отсоедините разъем переключателя интеллектуального круиз-контроля от переключателя управления.
2.
Измерьте сопротивление между клеммами на контрольном выключателе, когда каждый фу ...
