Hyundai Sonata: Усовершенствованная система интеллектуального круиз-контроля / Усовершенствованная система интеллектуального круиз-контроля (ASCC) Блок-радар

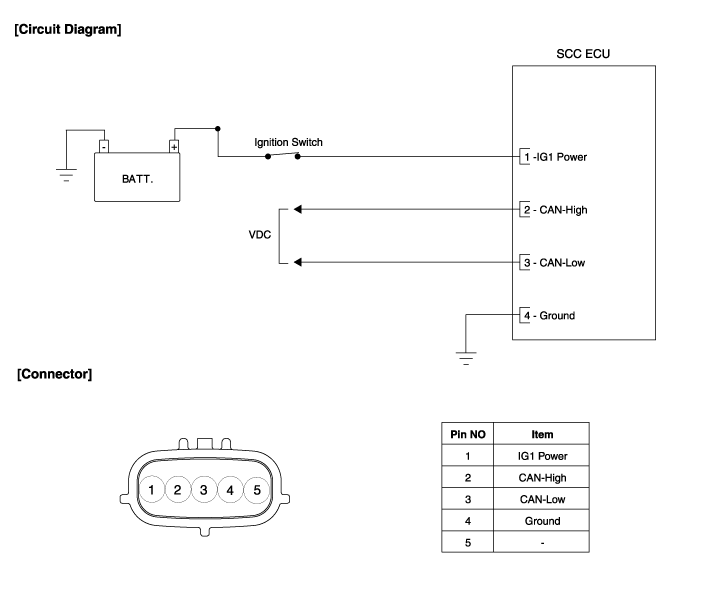

| Принципиальная электрическая схема |
Спецификации блока-радара Advanced Smart Cruise Control (ASCC)
Спецификация
ПозицияХарактеристикиЭлектропитание(В)12Рабочее напряжение(В)9 ~ 16
...
Усовершенствованный интеллектуальный круиз-контроль (ASCC) Блок-радар Процедуры ремонта
Удаление
1.
Снимите бампер.
(См. Кузов — «Передний бампер»)
2.
Отсоедините разъем блока интеллектуального круиз-контроля.
3.
Снимите узел интеллектуального круиз-контроля (А) с автомобиля...
