Hyundai Sonata: Электрооборудование сиденья/вентиляция сиденья Процедуры ремонта сиденья

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Электрическая система кузова / Сиденье электрическое / Процедуры ремонта сиденья с вентиляцией

Удаление
[Вентилятор]
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите переднее сиденье.
(См. Кузов — «Переднее сиденье в сборе»)
3.
Снимите нижнюю крышку в сборе.
(См. Кузов — «Чехол подушки переднего сиденья»)

4.
Снимите нагнетательный вентилятор (A), предварительно сняв фиксирующий зажим (B) и винты.

5.
Снимите заднюю панель переднего сиденья.
(См. Кузов — «Крышка спинки переднего сиденья»)
6.
Снимите воздуховод (А) после удаления винтов.

[Вентиляционное сиденье]
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите переднее сиденье.
(См. Кузов — «Переднее сиденье в сборе»)
3.
Откручивание винтов крепления вентиляционного блока сиденья.

4.
Снимите блок сиденья с вентиляцией (А) после отсоединения разъемов (В).

Монтаж
[Вентилятор]
1.
Установите воздуховод.
2.
Установите спинку переднего сиденья.
3.
Установите нагнетательный вентилятор.
4.
Установите переднее сиденье в сборе.
5.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
[Вентиляционное сиденье]
1.
Установите блок сиденья с вентиляцией.
2.
Установите переднее сиденье в сборе.
3.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
осмотр
Вентиляционное сиденье состоит из трех блоков: вентилируемого сиденья для управления, переключателя для входа и воздуходувки для выхода.
Режим диагностики
1.
Вы можете войти в режим диагностики, включив кнопку вентиляции сиденья.
2.

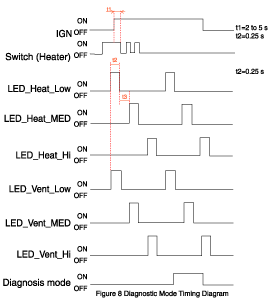

Вы можете войти в режим диагностики, обратившись к временной диаграмме и описанию ниже.

А.
Нажмите IGN ON, одновременно нажимая кнопку вентиляции сиденья после IGN OFF.
Б.
Продолжайте нажимать IGN ON более двух секунд, а затем дважды нажмите его в течение пяти секунд.
С.
Светодиод, указывающий, что сиденья водителя и пассажира будут мигать от низкого, среднего до высокого по порядку.
3.
После входа в режим диагностики вы можете проверить, что не удалось, по мигающему светодиоду.

Индикатор неисправности
Светодиод мигает
Контрольные элементы
Подробные проверки

Короткое замыкание питания провода обогрева сиденья (короткое замыкание)

1.
Короткое замыкание питания провода обогрева сиденья (короткое замыкание)

Отключение питания провода обогрева сиденья (разъединитель)
1.
Отключение или отсутствие разъема линии питания обогрева сиденья

NTC (разъединитель)
1.
NTC (разъединитель)
2.
Отключение или отсутствие разъема NTC

НТК (короткометражный)
1.
Терминал NTC короткий

Отключение питания вентилятора
Короткое замыкание сигнальной линии вентилятора вентиляции
1.
Обрыв или отсутствие разъема линии питания вентиляции
2.
Отключение или отсутствие разъема сигнальной линии вентиляции

Короткое замыкание питания вентилятора вентиляции (короткое замыкание)
1.
Короткое замыкание питания вентилятора вентиляции (короткое замыкание)

Заземление и короткое замыкание сигнальной линии вентилятора вентиляции
1.
Заземление и короткое замыкание сигнальной линии вентилятора вентиляции

Питание и короткое замыкание сигнальной линии вентилятора вентиляции
1.
Питание и короткое замыкание сигнальной линии вентилятора вентиляции

4.
Вы можете проверить неисправность, проверив мигание светодиода.
5.
Блок сиденья с вентиляцией зафиксирует возникшую неисправность.
6.
Если вы нажмете кнопку подогрева сиденья более чем на пять секунд светодиод неисправной памяти мигнет четыре раза, а записанная память будет удалена.
7.
Нажатие кнопки IGN OFF завершит режим диагностики сиденья с вентиляцией.
8.
Вы можете проверить, работает ли система вентиляции сиденья правильно после включения зажигания. Если вы хотите проверить код ошибки, вы можете обратиться к процедуре 2 выше.
Схематические схемы сиденья с вентиляцией
Принципиальная электрическая схема ...
Компоненты и расположение компонентов блоков поддержки пиломатериалов

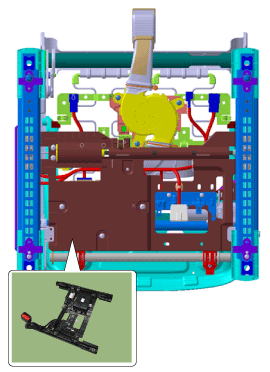

Расположение компонента [Механическая поясничная опора в сборе] ...
