Hyundai Sonata: Процедуры ремонта электрооборудования сидений/подогрева сидений

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Электрическая система кузова / Сиденье электрическое / Процедуры ремонта обогревателя сидений

осмотр
Подогрев переднего сиденья
1.
Проверьте целостность цепи и измерьте сопротивление между выводами № 3 и № 6.

Стандартное значение
Водитель/ассисты (подушка + спина): 1,58±10%
2.
Включите обогрев сиденья после подсоединения разъема и затем проверьте термостат, измерив температуру поверхности сиденья.
Стандартное значение
1-й: подушка: 36±2°C, спинка: 40±2°C
2-я: подушка: 39±2°C, спинка: 45±2°C
3-я: подушка: 42±2°C, спинка: 50±2°C
Обогрев переднего сиденья (вентиляция воздуха)
1.

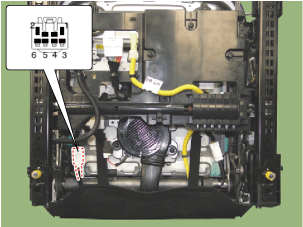

Проверьте непрерывность и измерьте сопротивление между клеммами.

Стандартное значение
Подушка (терминал: 4-6): 2,94±10%
Назад (терминал: 5-6): 2,71?±10%
2.
Включите обогрев сиденья после подсоединения разъема и затем проверьте термостат, измерив температуру поверхности сиденья.
Стандартное значение
1-й: подушка: 36±2°C, спинка: 40±2°C
2-я: подушка: 39±2°C, спинка: 45±2°C
3-я: подушка: 42±2°C, спинка: 50±2°C
Подогрев заднего сиденья
1.

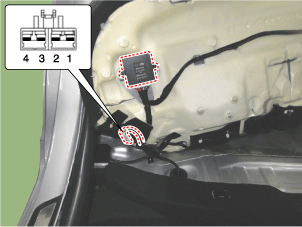

Проверьте целостность цепи и измерьте сопротивление между клеммами № 1 и № 4.

Стандартное значение
Заднее сиденье: 2,82?±10%
2.
Включите обогрев сиденья после подсоединения разъема и затем проверьте термостат, измерив температуру поверхности сиденья.
Стандартное значение
Высокая (подушка): 38±2°C
Низкая (подушка): 42±2°C
