Hyundai Sonata: Переключатель электрооборудования сиденья/электропривода сиденья Процедуры ремонта

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Электрическая система кузова / Сиденье электрическое / Процедуры ремонта переключателя управления сиденьем с электроприводом

осмотр

Диагностика с помощью ГДС

Электросистема кузова может быть быстро диагностирована неисправными частями с помощью системы диагностики автомобиля (GDS).

Система диагностики (GDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка кода неисправности (DTC) и отображения

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Тест привода: Проверка состояния работы системы

(4)	Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.

2.	Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.

3.	Выберите «Модуль сиденья с электроприводом (PSM)», чтобы проверить модуль сиденья с электроприводом (PSM).

4.	Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих модулю сиденья с электроприводом (PSM).

Переключатель управления сиденьем

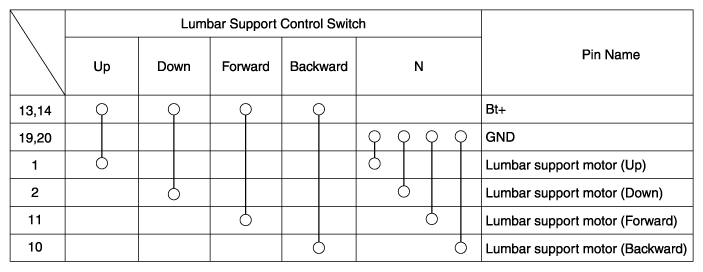

Когда переключатель сиденья с электроприводом находится в каждом положении, убедитесь, что существует непрерывность между терминалами ниже. Если преемственность не такая указано, замените переключатель сиденья с электроприводом.

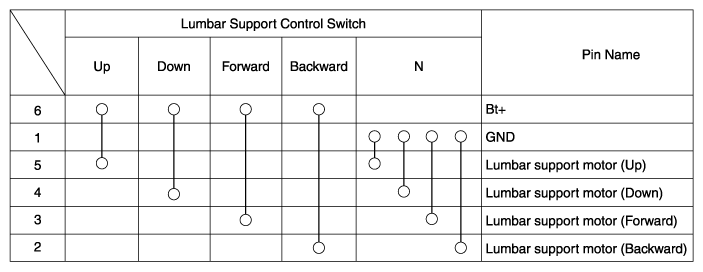

[Переключатель ручного управления сиденьем]

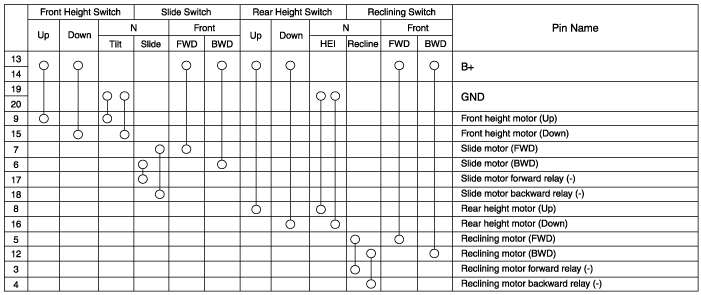

[Переключатель управления сиденьем с электроприводом]

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите внешний кожух переднего сиденья. (См. Кузов — «Внешняя защитная крышка переднего сиденья»)

3.	Снимите переключатель управления сиденьем с электроприводом (А), предварительно ослабив винты.

Монтаж

1.	Установите переключатель управления сиденьем с электроприводом после подсоединения разъема.

2.	Установите внешний защитный кожух переднего сиденья.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Схемы переключателя управления сиденьем с электроприводом

Принципиальная электрическая схема ...

Компоненты обогревателя сиденья и расположение компонентов

Расположение компонента ...
