Компоненты и расположение компонентов головного устройства AVN (аудио-видео навигации)
Место в руководстве: Электрическая система кузова
~1мин чтения

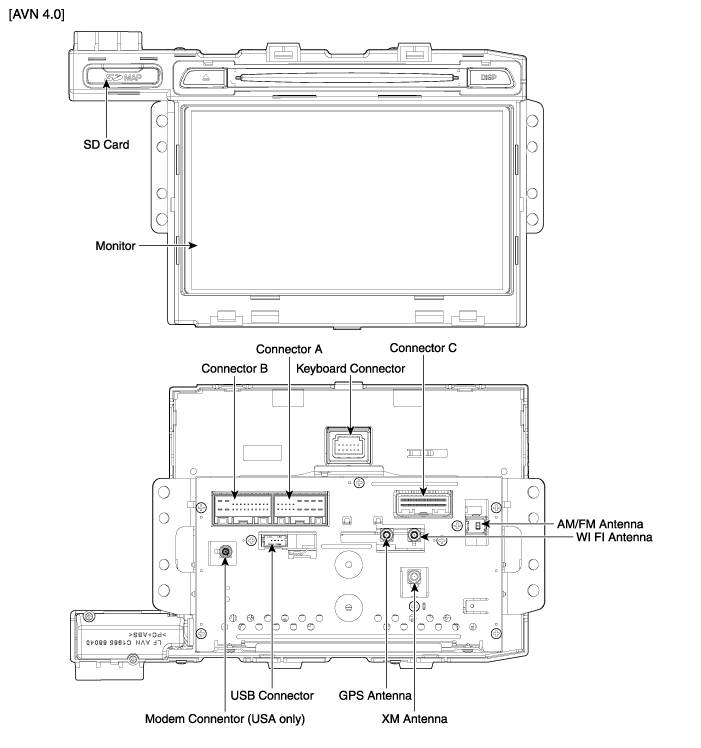

Компоненты

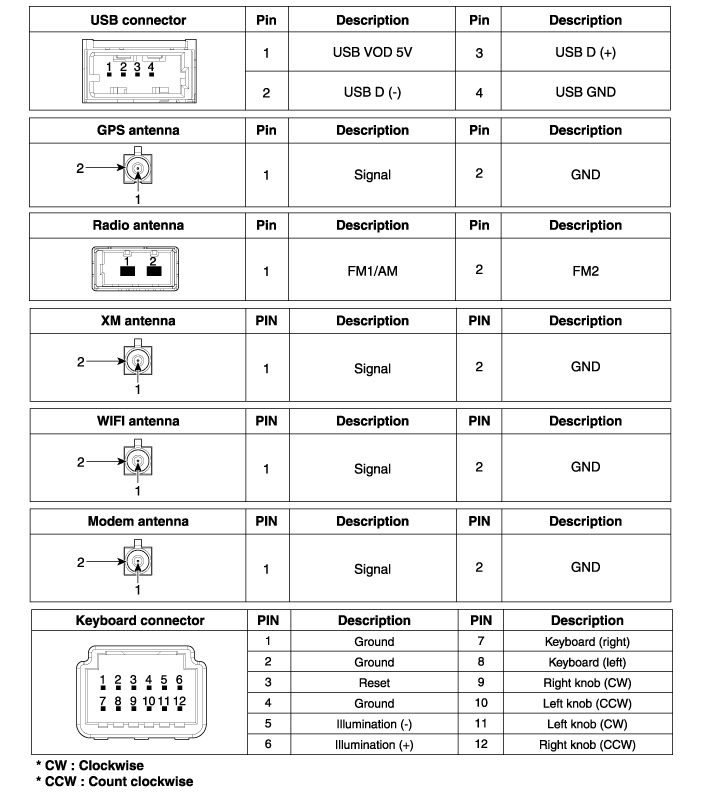

| Нет | Соединитель А | Соединитель Б | Соединитель С |
| 1 | - | Мультимедиа-CAN (высокий) | Шасси-CAN (низкий) |
| 2 | - | - | Шасси-CAN (высокий) |
| 3 | - | - | - |
| 4 | - | Пульт дистанционного управления на руле | - |
| 5 | SPDIF экран GND | - | - |
| 6 | SPDIF (+) | Сигнал клавиатуры МТС | - |
| 7 | - | - | - |
| 8 | Освещение (+) | Вход AUX R | - |
| 9 | - | Мультимедийный разъем (GND) | - |
| 10 | - | МИК (+) | - |
| 11 | - | Батарея (+) | Кузов-CAN (высокий) |
| 12 | - | Батарея (+) | Кузов-CAN (низкий) |
| 13 | - | Мультимедиа-CAN (низкий) | - |
| 14 | ИГН 1 (+) | Авто свет | ВОЗДУШНАЯ ПОДУШКА |
| 15 | SPDIF (-) | - | - |
| 16 | - | Скорость автомобиля | НАВИ ГОЛОС (-) |
| 17 | Освещение (-) | Клавиатура МТС (земля) | НАВИ ГОЛОС (+) |
| 18 | Антенна Б(+) | АКК | - |
| 19 | ? | - | - |
| 20 | Мультимедийный разъем (обнаружение) | - | |
| 21 | AUX левый вход | Camera_GND | |
| 22 | МИК (-) | Камера_Видео GND | |
| 23 | ЗАЗЕМЛЕНИЕ | Камера_VIN | |
| 24 | ЗАЗЕМЛЕНИЕ | Кармера Б(+) |
