Hyundai Sonata: система AVN / Описание и работа
Система АВН
В системе AVN улучшен поиск информации и удобство
манипуляций для водителя за счет упрощения работы системы
опыта и унификации отображения пользовательской информации, такой как
мультимедийная и автомобильная информация.
Система в основном состоит из клавиатуры для
совмещенная работа, ЖК-монитор, головное устройство с Bluetooth
громкая связь, распознавание голоса и навигация, музыкальный усилитель и
мультимедийный блок, который соединяется с другими внешними устройствами.
|
1.
|
Упрощение пользовательского интерфейса: мультимедийная информация и информация об автомобиле отображаются на мониторе.
|
|
2.
|
Сетевые электронные компоненты: эффективная передача информации по шине CAN.
|
|
3.
|
Интегрированы современные технологии:
|
А.
|
Распознавание голоса: эта функция распознает голос пользователя.
команды для управления системой. Пользователь может отдавать голосовые команды
управлять AV-системой, телефоном Bluetooth и навигацией и подключаться к Cubis
колл-центр.
|
|
Б.
|
Громкая связь по Bluetooth: это соответствует
международные стандарты беспроводной связи и использует bluetooth
технология, принятая в большинстве выпускаемых в настоящее время мобильных телефонов. Один раз
подключен, водитель автоматически подключается каждый раз, когда он / она получает
в машине.
|
|
С.
|
USB-подключение: Внешние музыкальные проигрыватели, такие как USB
карту памяти или Walkman можно подключить и играть с автомобилем
динамики.
|
|

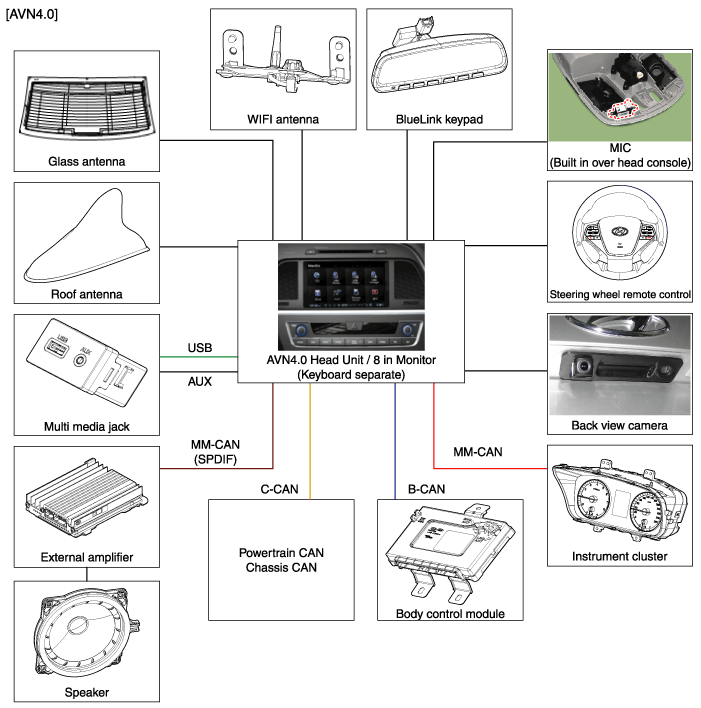

Блок-схема системы
|
•
|
B-CAN: сеть контроллеров кузова
|
|
•
|
MM-CAN: локальная сеть мультимедийных контроллеров
|
Ограничения навигационной системы
Состояние приема сигнала GPS
Когда частота спутника GPS принимается/передается в
прямые линии, прием может не работать, если на
или рядом с антенной GPS, или во время путешествия по следующим
места.
|
•
|
Подземные парковочные сооружения
|
|
•
|
Дороги в лесных массивах
|
|
•
|
Места возле высотных зданий
|
Отображение положения автомобиля
|
1.
|
Если возникают многопроходные ошибки из-за отражений от зданий
или связанных с этим причин, отметка текущего положения на навигационной панели может
отличаться от фактического положения автомобиля.
|
|
2.
|
Положение автомобиля на навигационной системе может быть
отличается от фактического положения, если транспортное средство находится под действием,
вождение в течение короткого периода времени будет транспортным средством через сопоставление карты или
Информация GPS (в некоторых случаях может потребоваться несколько минут).
|
А.
|
При движении по Y-образной дороге с узким углом текущее положение может отображаться в противоположном направлении.
|
|
Б.
|
Если транспортное средство грузится на легковое транспортное средство,
метка текущей позиции может останавливаться на последней позиции перед
загрузка.
|
|
С.
|
При движении по спиралевидной дороге.
|
|
Д.
|
При движении в горных районах с резкими поворотами или резкими торможениями.
|
|
Э.
|
При выходе на дорогу после пребывания в метро
структура парковки, структура парковки здания или поворотная со многими
вращения.
|
|
Ф.
|
Когда шины были недавно заменены (особенно при использовании запасных или нешипованных шин)
|
|
Г.
|
Если клемма аккумулятора снята.
|
|
ЧАС.
|
При движении по городским улицам текущее положение может отображаться на противоположной стороне или в положении для бездорожья.
|
|
Я.
|
При изменении уровня масштабирования от максимального уровня масштабирования
на другой уровень масштабирования, метка текущего положения может отображаться на
другая дорога.
|
|
Дж.
|
При движении в интенсивном транспортном потоке с частыми остановками на пробках или перекрестках.
|
|
К.
|
При движении по скользкой дороге, например, по сильному песку, снегу и т.
|
|
Л.
|
При движении с установленной цепью противоскольжения.
|
|
М.
|
При использовании шины с неправильным размером.
|
|
Н.
|
Когда давление в шинах для 4 шин отличается.
|
|
О.
|
Когда заменяемая шина является изношенной или бывшей в употреблении шиной (особенно нешипованные шины, прошедшие 2-й сезон и т. д.)
|
|
П.
|
При движении рядом с высотными зданиями
|
|
В.
|
Если установлен багажник на крыше
|
|
Р.
|
При движении на высокой скорости или при расчете дальнего маршрута.
|
|
Руководство по маршруту
Надлежащее ведение по маршруту может не выполняться из-за условий поиска или положения водителя.
|
•
|
Во время движения по прямой дороге может быть дано указание двигаться прямо.
|
|
•
|
Руководство может не даваться даже при повороте на перекрестке.
|
|
•
|
Существуют определенные перекрестки, на которых управление может не выполняться.
|
|
•
|
Может произойти ведение по маршруту, сигнализирующее о въезде в запретную зону (запретная зона, строящаяся дорога и т. д.)
|
|
•
|
Руководство может быть дано на положение, удаленное от фактического
пункта назначения, если дороги, ведущие к фактическому пункту назначения, не существуют или
слишком узкий.
|
|
•
|
Неверные голосовые подсказки могут быть даны, если автомобиль сорвется с
назначенный маршрут (например, если поворот сделан на перекрестке во время
навигация подсказала идти прямо).
|
|
•
|
Картографические данные могут отсутствовать или быть неверными, что может привести к невозможности указания маршрута.
|
Перерасчет маршрута
После проведения пересчета маршрута могут возникнуть следующие явления.
|
•
|
При повороте на перекрестке может быть дано указание на положение, отличающееся от текущего положения.
|
|
•
|
Пересчет маршрута может занять больше времени при движении на высокой скорости.
|
|
•
|
Может появиться сигнал ведения по маршруту для разворота в месте, где разворот запрещен.
|
|
•
|
Может произойти сигнал ведения по маршруту, сигнализирующий о въезде в запретную зону (запретная зона, строящаяся дорога и т. д.).
|
|
•
|
Указания могут быть даны на позиции, удаленные от фактического пункта назначения, которые не существуют или слишком узки.
|
|
•
|
Неверные голосовые подсказки могут быть даны, если автомобиль сорвется с
назначенный маршрут (например, если поворот сделан на перекрестке во время
навигация подсказала идти прямо)
|
Расположение компонента
1. Головное устройство AVN2. Клавиатура AVN3. Клавиатура синего цвета (TMS)4. Мультимедийный разъем5. Внешний усилитель6. Антенна на крыше7. Микрофон для громкой связи (встроенная потолочная консоль)8. Рулевое колесо...
Компоненты
Информация о выводах разъема
NoConnector AConnector BConnector C1-Multimedia-CAN (High)Chassis-CAN (Low)2--Chassis-CAN (High)3---4-Пульт дистанционного управления на рулевом колесе-5SPD OF Shield GND--6SPD ...
Компоненты и расположение компонентов
Компоненты и расположение компонентов головного устройства AVN (аудио-видео навигации)
