Hyundai Sonata: Система AVN / Компоненты внешнего усилителя и расположение компонентов

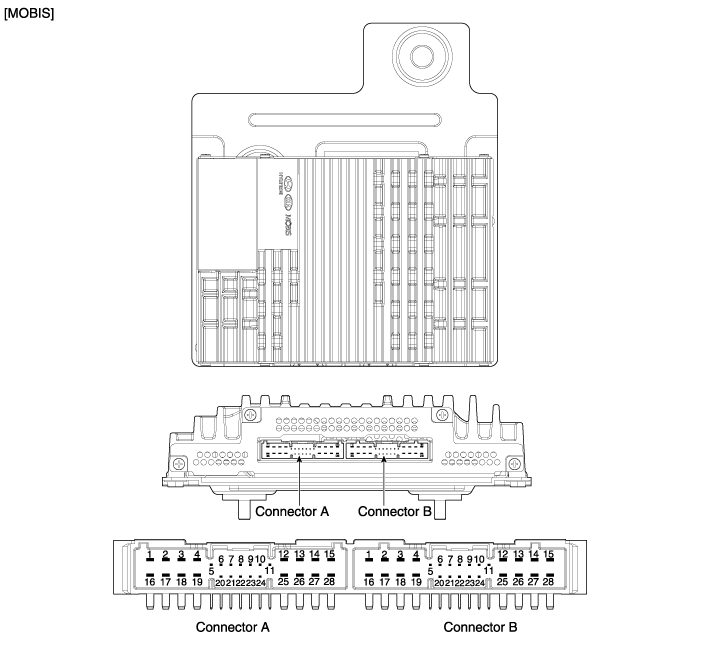

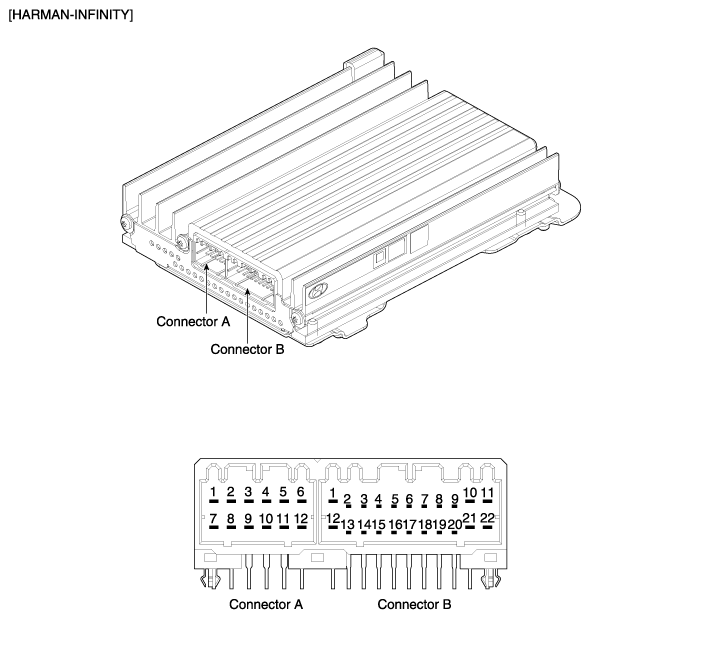

| Компоненты |
|
Нет
|
Соединитель А
|
Нет
|
Соединитель Б
|
|
1
|
БАТТ (+)
|
1
|
Передний правый средний диапазон (+)
|
|
2
|
БАТТ (+)
|
2
|
Передний правый средний диапазон (-)
|
|
3
|
БАТТ (+)
|
3
|
Передний левый средний диапазон (+)
|
|
4
|
БАТТ (+)
|
4
|
Передний левый средний диапазон (-)
|
|
5
|
-
|
5
|
-
|
|
6
|
Мультимедийная шина CAN (высокая)
|
6
|
-
|
|
7
|
Мультимедиа CAN (низкий уровень)
|
7
|
-
|
|
8
|
АКК
|
8
|
-
|
|
9
|
Голос навигации (+)
|
9
|
-
|
|
10
|
-
|
10
|
-
|
|
11
|
-
|
11
|
-
|
|
12
|
-
|
12
|
Динамик задней правой двери (-)
|
|
13
|
-
|
13
|
Динамик задней правой двери (+)
|
|
14
|
-
|
14
|
Динамик задней левой двери (-)
|
|
15
|
-
|
15
|
Динамик задней левой двери (+)
|
|
16
|
Земля
|
16
|
Сабвуфер1 (+)
|
|
17
|
Земля
|
17
|
Сабвуфер1 (-)
|
|
18
|
Земля
|
18
|
Сабвуфер2 (+)
|
|
19
|
Земля
|
19
|
Сабвуфер2 (-)
|
|
20
|
SPDIF (+)
|
20
|
-
|
|
21
|
SPDIF (+)
|
21
|
-
|
|
22
|
SPDIF GND
|
22
|
-
|
|
23
|
Голос навигации (-)
|
23
|
-
|
|
24
|
-
|
24
|
-
|
|
25
|
-
|
25
|
Динамик передней левой двери (-)
|
|
26
|
-
|
26
|
Динамик передней левой двери (+)
|
|
27
|
-
|
27
|
Динамик передней правой двери (-)
|
|
28
|
-
|
28
|
Динамик передней правой двери (+)
|
|
Нет
|
Соединитель А
|
Нет
|
Соединитель Б
|
|
1
|
Динамик передней левой двери (+)
|
1
|
Передний левый средний диапазон (+)
|
|
2
|
Динамик передней правой двери (+)
|
2
|
Передний правый средний диапазон (+)
|
|
3
|
Динамик задней левой двери (+)
|
3
|
-
|
|
4
|
Динамик задней правой двери (+)
|
4
|
-
|
|
5
|
Передний центральный динамик (+)
|
5
|
Голос навигации (+)
|
|
6
|
Сабвуфер1 (+)
|
6
|
АКК
|
|
7
|
Динамик передней левой двери (-)
|
7
|
Мультимедиа CAN (низкий уровень)
|
|
8
|
Динамик передней правой двери (-)
|
8
|
Мультимедийная шина CAN (высокая)
|
|
9
|
Динамик задней левой двери (-)
|
9
|
-
|
|
10
|
Динамик задней правой двери (-)
|
10
|
БАТТ (+)
|
|
11
|
Передний центральный динамик (-)
|
11
|
БАТТ (+)
|
|
12
|
Сабвуфер1 (-)
|
12
|
Передний левый средний диапазон (-)
|
|
13
|
13
|
Передний правый средний диапазон (-)
|
|
|
14
|
14
|
-
|
|
|
15
|
15
|
-
|
|
|
16
|
16
|
Голос навигации (-)
|
|
|
17
|
17
|
SPDIF GND
|
|
|
18
|
18
|
SPDIF (-)
|
|
|
19
|
19
|
SPDIF (+)
|
|
|
20
|
20
|
-
|
|
|
21
|
21
|
Земля
|
|
|
22
|
22
|
Земля
|
Процедуры ремонта головного устройства AVN(Audio Video Navigation)
Удаление
•
Будьте осторожны, чтобы не поцарапать лицевую панель кластера и связанные с ней детали.
•
Извлеките весь диск перед извлечением головного устройства AVN, чтобы не повредить DVD ...
Процедуры ремонта внешнего AMP
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Откройте багажник, снимите правую боковую обшивку багажника.
(См. Кузов — «Отделка багажника»)
3.
Снимите внешний усилитель (B) после d ...
