Компоненты блока воздуходувки и расположение компонентов

Место в руководстве: Отопление, вентиляция, кондиционирование
Общая информация — 9Механическая система двигателя — 90Электрическая система двигателя — 58Система контроля выбросов — 24Управление двигателем/топливная система — 114Карданный вал и ось — 15Подвесная система — 35Рулевая система — 19Сдержанность — 50Тормозная система — 54Кузов (внутри и снаружи) — 213Электрическая система кузова — 241Отопление, вентиляция, кондиционирование — 56Система DCT (трансмиссия с двойным сцеплением) — 52
~1мин чтения

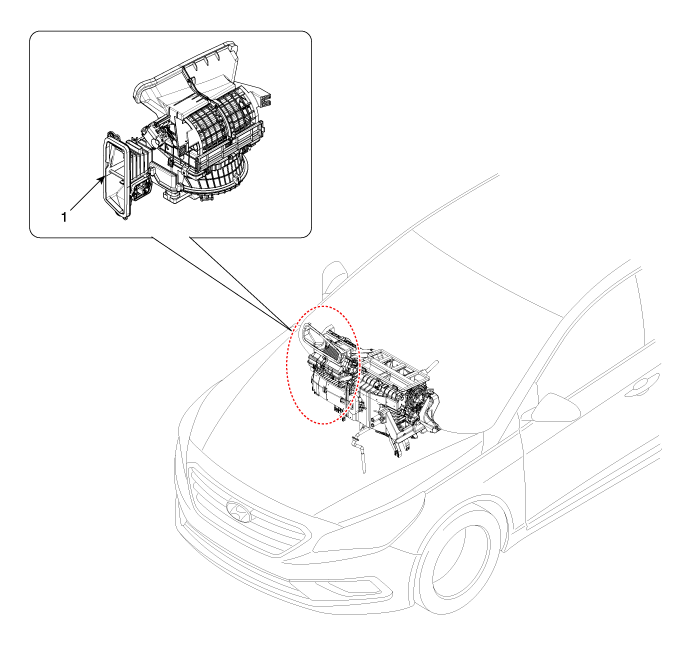

Расположение компонента

1. Блок воздуходувки в сборе

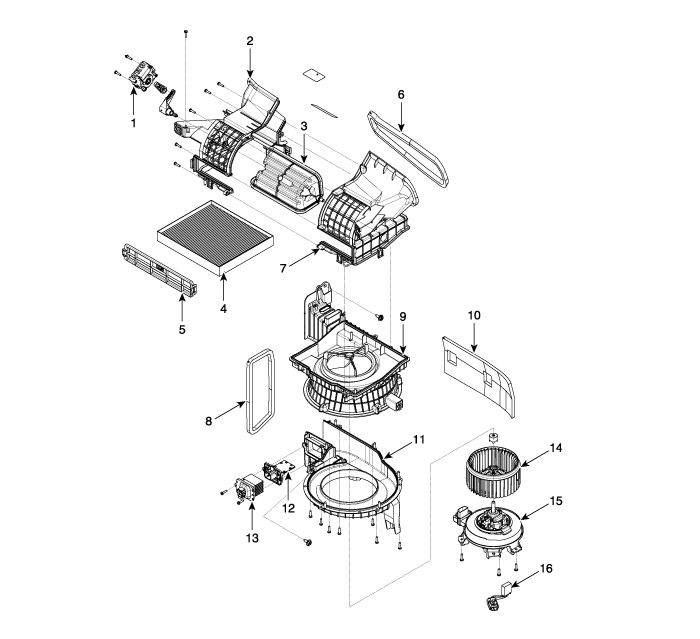

Компоненты

1. Впускной привод
2. Впускной картер [левый]
3. Входная дверь в сборе
4. Воздушный фильтр
5. Узел крышки фильтра
6. Впускное уплотнение
7. Впускной картер [правый]
8. Впускное и выпускное уплотнение		 9. Верхняя крышка вентилятора
10. Накладка блока воздуходувки
11. Нижний корпус вентилятора
12. Резистор
13. Силовой транзистор в сборе
14. Поддон поддувала
15. Двигатель вентилятора в сборе
16. Жгут электродвигателя вентилятора в сборе.
