Процедуры ремонта блока воздуходувки

Замена

При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение.

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Восстановите хладагент с помощью станции регенерации/рециркуляции/зарядки.
3. 3
   Когда двигатель остынет, слейте охлаждающую жидкость двигателя из радиатора. (См. Механическая система двигателя — «Охлаждающая жидкость»)
4. 4
   Снимите верхнюю крышку капота. (См. Корпус — «Верхняя крышка кожуха»)
5. 5
   Ослабив гайку крепления, снимите крышку расширительного клапана (А).

   Момент затяжки : 8,8 ~ 11,7 Н·м



6. 6
   Снимите болты и расширительный клапан (А) с сердцевины испарителя.

   Момент затяжки : 8,8 ~ 11,7 Н·м



   Заглушите или закройте линии сразу после их отсоединения, чтобы избежать попадания влаги и пыли. При установке замените уплотнительное кольцо новым (B).

7. 7
   Отсоедините впускной (А) и выпускной (В) шланги отопителя от блока отопителя.



   При отсоединении шлангов охлаждающая жидкость двигателя будет выливаться из шланга. Поэтому слейте охлаждающую жидкость в чистый поддон.

8. 8
   Ослабьте болты крепления поперечины капота.



9. 9
   Снимите обе стороны переднего сиденья в сборе. (См. Кузов — «Переднее сиденье в сборе»)
10. 10
    Снимите напольную консоль в сборе. (См. Кузов — «Узел напольной консоли»)
11. 11
    Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)
12. 12
    Снимите боковую крышку аварийной подушки. (См. Кузов — «Центральная панель аварийной площадки»)
13. 13
    Снимите обе стороны облицовки передней стойки. (См. Кузов — «Облицовка передней стойки»)
14. 14
    Снимите обе стороны боковой обшивки капота. (См. Кузов — «Боковая отделка капота»)
15. 15
    Снимите нижнюю панель кожуха рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)
16. 16
    Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)
17. 17
    Снимите многофункциональный переключатель. (См. Электрическая система кузова — «Многофункциональный переключатель»)
18. 18
    Опустите рулевую колонку после ослабления крепежных болтов. (См. Система рулевого управления — «Рулевая колонка и вал»)
19. 19
    Снимите узел рычага переключения передач. (См. Система автоматической коробки передач — «Рычаг переключения передач»)
20. 20
    Отсоедините разъем (А) модуля управления подушками безопасности (SRSCM).



21. 21
    Отсоедините разъемы распределительной коробки (А).



22. 22
    Отсоедините разъемы (А) и монтажные зажимы на передней стойке. [Со стороны водителя]



    [Пассажирская сторона]



23. 23
    Отсоедините разъемы мультибокса (А). [Со стороны водителя]



    [Пассажирская сторона]



24. 24
    Снимите сливной шланг (А).



25. 25

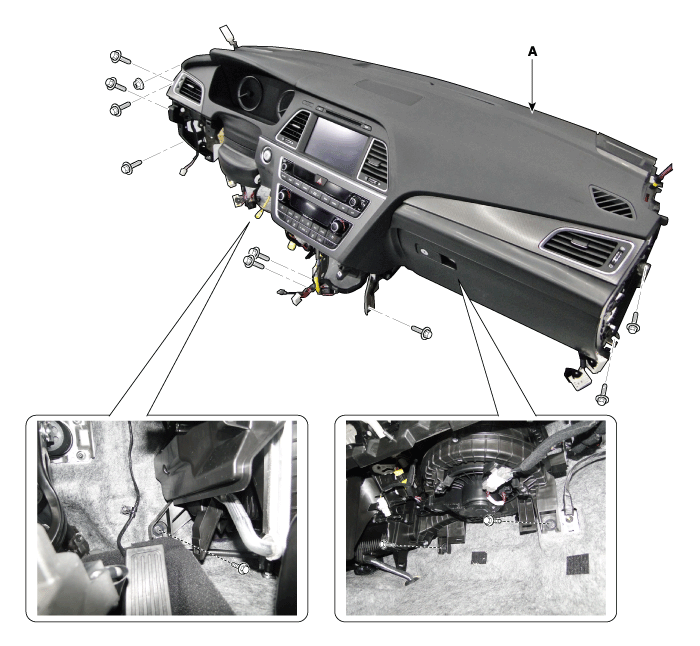

    Ослабив болты, снимите основную защитную накладку и поперечину капота в сборе (А) вместе.



26. 26
    Отсоедините разъемы блока отопителя и вентилятора.

    1. Отсоедините разъем электродвигателя вентилятора (А) и снимите зажимы крепления проводки.



    2. Отсоедините разъемы привода управления режимами (А), привода управления температурой (В) и снимите зажимы крепления проводки.



    3. Отсоедините привод впуска (A), разъем кластерного ионизатора. (B) разъемы полевого транзистора (C), затем отсоедините проводку монтажные клипсы.



27. 27
    Снимите панель центральной панели. (См. Кузов — «Центральная панель»)
28. 28

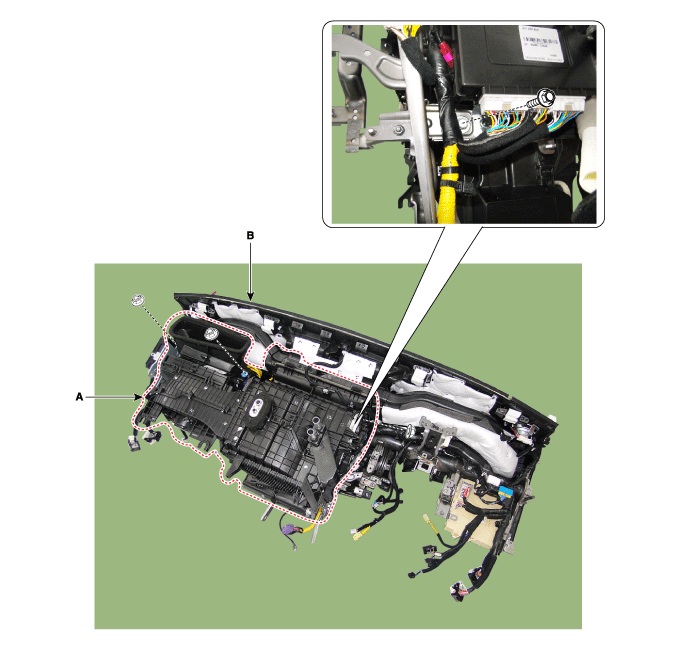

    Снимите блок отопителя и вентилятора (А) с защитной накладки (В), предварительно ослабив крепежные гайки.



29. 29
    Отделите блок вентилятора (B) от блока обогревателя (A) после ослабления винтов.





30. 30
    Установите в порядке, обратном снятию.
