Процедуры ремонта привода впуска

осмотр

1. 1
   Выключите зажигание.
2. 2
   Отсоедините разъем привода впуска.
3. 3
   Убедитесь, что привод впуска работает в исходном положении при подключении 12 В к клемме 3 и заземлению клеммы 4. Убедитесь, что привод впуска переходит в положение рециркуляции при обратном подключении.



   1. - 2. - 3. Рециркуляционный воздух 4. Датчик (+5В)

   5. Сигнал обратной связи 6. Масса датчика 7. Свежий воздух

4. 4
   Подсоедините разъем привода впуска.
5. 5
   Включите зажигание.
6. 6
   Проверьте напряжение между контактами 6 и 5. Спецификация

   Положение двери	Напряжение (В)	Обнаружение ошибки
   Рециркуляционный воздух	1,47	Низкое напряжение: 0,1 В или меньше
   Свежий воздух	4	Высокое напряжение: 4,9 В или более


   Он будет сообщать о текущем положении привода органам управления.
7. 7
   Если привод впуска не работает должным образом, замените его на заведомо исправный привод впуска и проверьте правильность его работы.
8. 8
   Замените впускной привод, если доказано, что с ним проблема.

Диагностика с помощью GDS

1. 1
   Система отопления, вентиляции и кондиционирования воздуха может быстро диагностировать неисправные детали с помощью системы диагностики автомобиля (GDS). ? Система диагностики (GDS) предоставляет следующую информацию. (1) Самодиагностика: проверка кода неисправности (DTC) и дисплея. (2) Текущие данные: проверка состояния входных/выходных данных системы. (3) Проверка срабатывания: проверка состояния работы системы. (4) Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
2. 2
   Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
3. 3

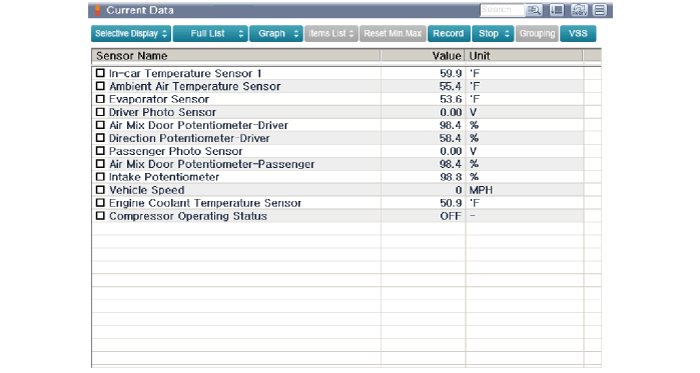

   Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих приводу впуска.



4. 4

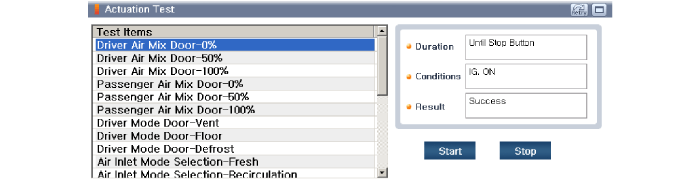

   Чтобы выполнить принудительную операцию по входным факторам исполнительного механизма впуска, выберите «ПРОВЕРКА ПРИВОДА».



Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите корпус перчаточного ящика. (См. Кузов — «Корпус перчаточного ящика»)
3. 3
   Снимите душевой патрубок со стороны пассажира (А), предварительно ослабив винт.



4. 4
   Отсоедините разъем (А), а затем снимите привод впуска (В), предварительно ослабив крепежные винты.



5. 5
   Установите в порядке, обратном снятию.
