Процедуры ремонта Power Mosfet

осмотр

1. 1
   Включите зажигание.
2. 2
   Вручную задействуйте переключатель управления и измерьте напряжение электродвигателя вентилятора.
3. 3
   Выберите переключатель управления, чтобы поднять напряжение до высокой скорости.



   Спецификация

   Скорость вентилятора (ручная)	Напряжение двигателя (В)
   1	4.05
   2	5.24
   3	6,44
   4	7,63
   5	8,82
   6	10.02
   7	11.21
   8	13.60

Диагностика с помощью GDS

1. 1
   Система отопления, вентиляции и кондиционирования воздуха может быстро диагностировать неисправные детали с помощью системы диагностики автомобиля (GDS). ? Система диагностики (GDS) предоставляет следующую информацию. (1) Самодиагностика: проверка кода неисправности (DTC) и дисплея. (2) Текущие данные: проверка состояния входных/выходных данных системы. (3) Проверка срабатывания: проверка состояния работы системы. (4) Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
2. 2
   Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
3. 3

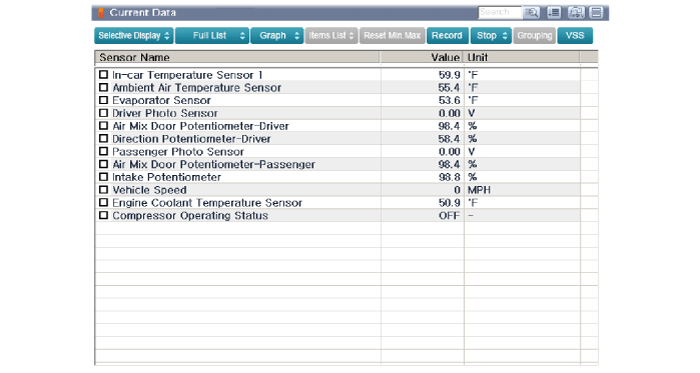

   Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих Power Mosfet.



4. 4

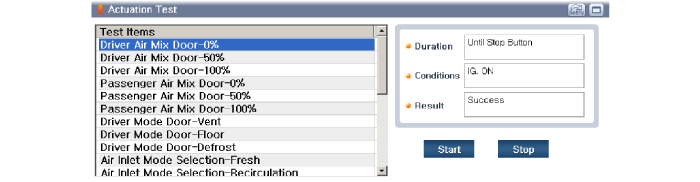

   Чтобы выполнить принудительную операцию по входным факторам Power Mosfet, выберите «ACTUATION TEST».



Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите боковую отделку капота. (См. Кузов — «Боковая отделка капота»)
3. 3
   Чтобы снять защитную накладку под крышкой [RH] (A), нажмите на обе стороны стопорного штифта, а затем потяните ее вниз.



4. 4
   Отсоедините разъем под лампой (А).



5. 5
   Снимите душевой патрубок со стороны пассажира (А), предварительно ослабив винт.



6. 6
   Отсоедините разъем силового MOSFET (A), а затем снимите силовой MOSFET (B), предварительно ослабив крепежные винты.



7. 7
   Установите в порядке, обратном снятию.
