Hyundai Sonata: Стояночная тормозная система / Электрический стояночный тормоз (EPB) Процедуры ремонта
| Выпуск EPB |
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
| 2. |

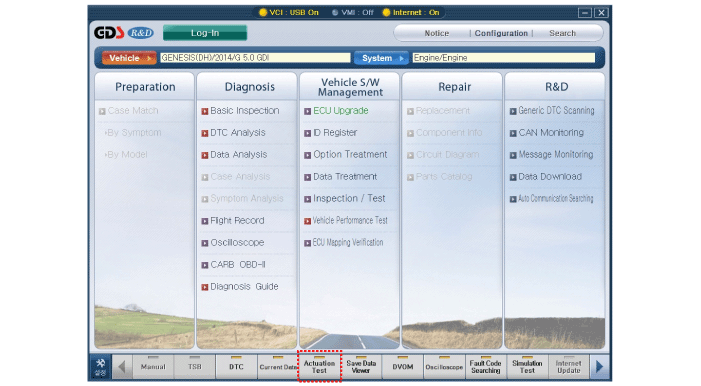

Подключите GDS к разъему канала передачи данных, расположенному под приборной панелью.
|
| 3. |

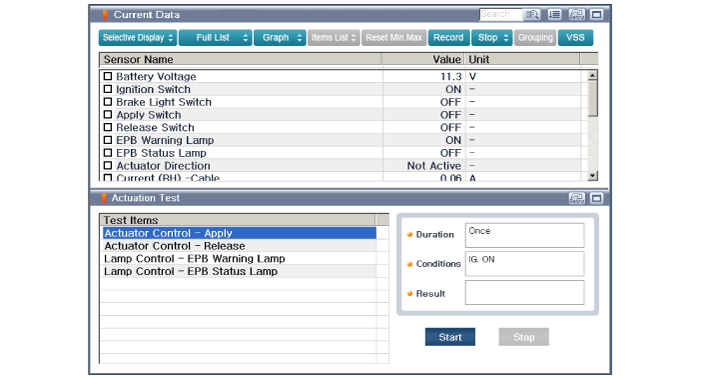

Выберите и действуйте в соответствии с инструкциями на экране GDS.
|
Принципиальные схемы электрического стояночного тормоза (EPB)
Схематическая диаграмма
Терминальная функция
Pin NOFunctionPin NOFunction6EPB сигнал 12RR Мощность двигателя EPB 7EPB сигнал 23RR EPB заземление двигателя 8EPB сигнал 312RL EPB мощность двигателя 9EPB сигнал 413RL EPB мощность двигателя ...
Процедуры ремонта переключателя EPB
Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите напольную консоль в сборе.
(См. Кузов — «Узел напольной консоли»)
3.
Снимите переключатель EPB сзади...
