Hyundai Sonata: Схемы стояночной тормозной системы / электрического стояночного тормоза (EPB)

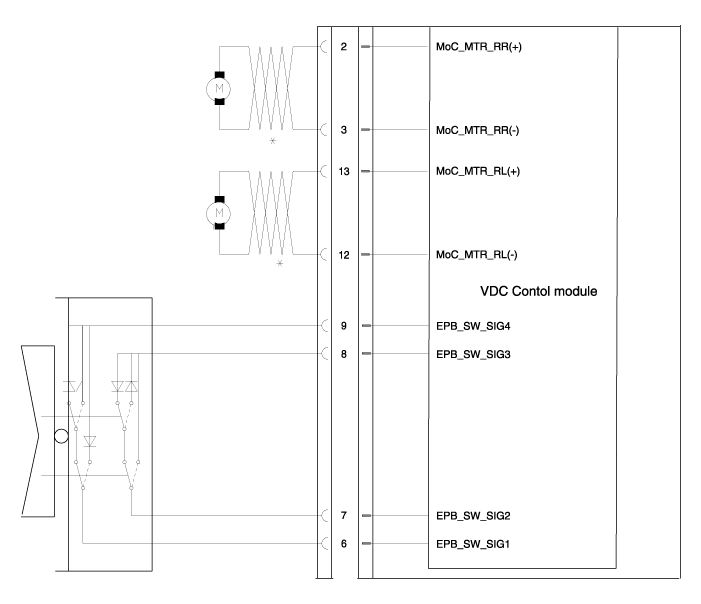

| Схематическая диаграмма |
| Терминальная функция |
|
Контакт №
|
Функция
|
Контакт №
|
Функция
|
|
6
|
Сигнал ЕРВ 1
|
2
|
Мощность двигателя RR EPB
|
|
7
|
Сигнал ЕРВ 2
|
3
|
Масса двигателя RR EPB
|
|
8
|
Сигнал ЕРВ 3
|
12
|
Мощность двигателя РЛ ЭПБ
|
|
9
|
Сигнал ЕРВ 4
|
13
|
Масса двигателя RL EPB
|
