Hyundai Sonata: Принципиальные схемы системы подачи топлива / модуля управления топливным насосом (FPCM)
Hyundai Sonata LF 2014-2019 Руководство по ремонту
/
Управление двигателем/топливная система
/
Система подачи топлива
/ Принципиальные схемы модуля управления топливным насосом (FPCM)

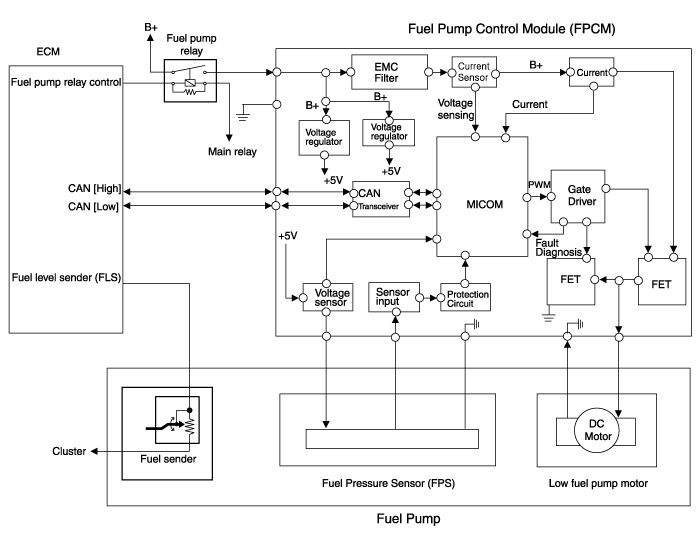

| Принципиальная электрическая схема |

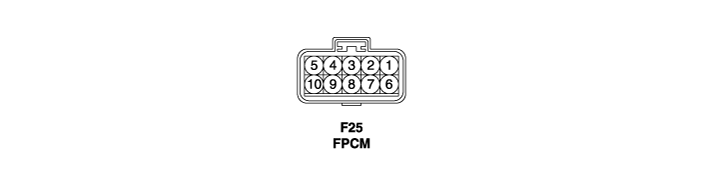

| Клемма модуля управления давлением топлива (FPCM) и входной/выходной сигнал |
Функция терминала FPCM
|
Пин №
|
Описание
|
Подключен к
|
|
1
|
Масса датчика топлива
|
Топливный насос
|
|
2
|
Вход сигнала датчика давления топлива (FPS)
|
Датчик давления топлива (FPS)
|
|
3
|
МОЖЕТ [высокий]
|
?ECM
|
|
4
|
Питание датчика давления топлива (ДДТ) (+5В)
|
Датчик давления топлива (FPS)
|
|
5
|
Датчик давления топлива (FPS) масса (-)
|
Датчик давления топлива (FPS)
|
|
6
|
Сигнал датчика топлива
|
Топливный насос
|
|
7
|
-
|
-
|
|
8
|
МОЖЕТ [Низкий]
|
ЕСМ
|
|
9
|
Земля
|
Заземление
|
|
10
|
Мощность батареи (В+)
|
Реле топливного насоса
|
Технические характеристики модуля управления топливным насосом (FPCM)
Спецификация
Параметр Спецификация Прикладываемое напряжение (В)6~18Потребляемый ток (А)Макс. 15Давление топлива ПускМакс. 600 кПа (макс. 6,1 кгс/см?, макс. 87,0 фунтов на кв. дюйм)В эксплуатации 350 ~ 500 кПа (3,5 ~ 5,1 кгс ...
Модуль управления топливным насосом (FPCM) Процедуры ремонта
Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
снять подушку заднего сиденья.
(См. Кузов — «Заднее сиденье в сборе»)
3.
Снимите сервопривод топливного насоса...
