Hyundai Sonata: Процедуры ремонта электрических стеклоподъемников / переключателя стеклоподъемников

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Электрическая система кузова / Электрические стеклоподъемники / Процедуры ремонта переключателя стеклоподъемника

осмотр
Диагностика с помощью ГДС
1.
Электросистема кузова может быть быстро диагностирована неисправными частями с помощью системы диагностики автомобиля (GDS).
Система диагностики (GDS) предоставляет следующую информацию.
(1)
Самодиагностика: проверка кода неисправности (DTC) и отображения
(2)
Текущие данные: проверка состояния входных/выходных данных системы.
(3)
Проверка срабатывания: Проверка состояния работы системы
(4)
Дополнительные функции: другие элементы управления, такие как опция системы и нулевая точка
2.
Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
3.
Выберите «Модуль управления кузовным оборудованием (BCM)», чтобы проверить сиденье водителя или модуль двери помощника (DDM/ADM).
4.

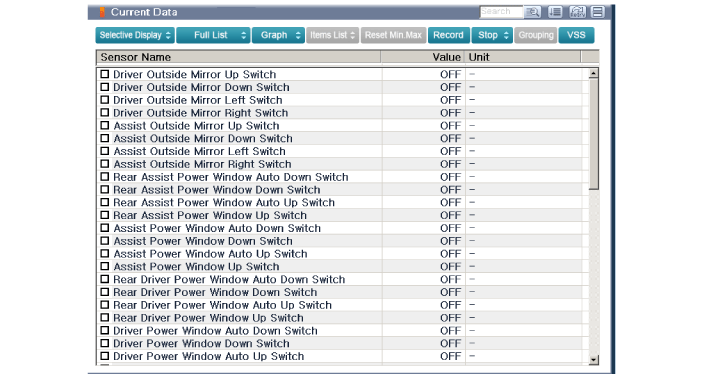

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
Можно проверить входные/выходные данные для датчиков, соответствующих модулю сиденья водителя или двери помощника (DDM/ADM).

5.
Если вы будете принудительно проверять работу дверного замка с электроприводом, выберите «Проверка срабатывания».
Удаление
Переключатель стеклоподъемника водителя
•
Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.
•
Соблюдайте осторожность при хранении и обращении во время разборки/сборки, так как он легко загрязняется смазкой и маслом.
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите обивку передней двери.
(См. Кузов — «Облицовка передней двери»)
3.
Снимите узел переключателя электрического стеклоподъемника, отсоединив монтажные зажимы.

-
Замените все поврежденные клипсы.

Переключатель заднего стеклоподъемника
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите обивку задней двери.
(См. Кузов — «Облицовка задней двери»)
3.
Снимите узел переключателя электрического стеклоподъемника, отсоединив монтажные зажимы.

-
Замените все поврежденные клипсы.

Монтаж
Переключатель стеклоподъемников водителя/помощника
1.
Установите переключатель стеклоподъемника в сборе.
2.
Установите обшивку передней двери после подключения разъема.
Переключатель заднего стеклоподъемника
1.
Установите переключатель стеклоподъемника в сборе.
2.
Установите обшивку задней двери после подключения разъема.
