Hyundai Sonata: электрические стеклоподъемники / переключатель стеклоподъемников, описание и работа

Описание

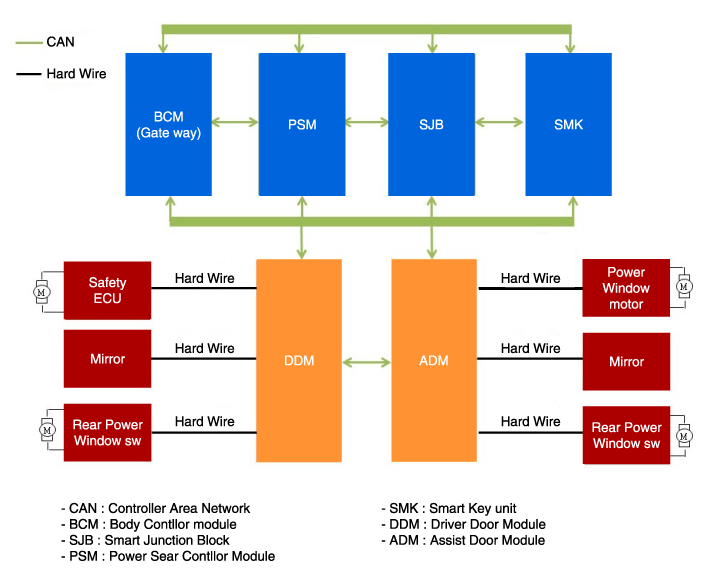

Схема системы

Модуль двери водителя (DDM)

1.	Управляет работой вверх/вниз 4 электрических стеклоподъемников соответственно.

2.	Запирает/отпирает центральную дверь.

3.	Управляет складыванием/раскладыванием наружных зеркал.

4.	Управление наружным зеркалом (вверх/вниз и вправо/влево).

5.	Автоматически опускает наружное зеркало при движении задним ходом (Auto Reverse).

6.	Запоминает и вызывает положение зеркала с помощью переключателя памяти.

7.	Управляет освещением салона.

1.

Ручное управление вверх/вниз и автоматическое управление вверх/вниз для электрических стеклоподъемников с места водителя А. Сиденье водителя: Сигналы выводятся через жесткий провод в соответствии с к входам от переключателей подъема/опускания стекла задней двери у водителя сиденье. Пассажирское сиденье: сообщения CAN передаются в ADM по сигналам с пассажирского сиденья стеклоподъемник ручной и автоматический переключатели подъема/опускания и переключатели подъема/опускания стекла задней двери у пассажира сиденье. Б. Спецификация безопасности водителя: Ручной и автоматический подъем/опускание сигналы выводятся на модуль безопасного окна сиденья водителя в соответствии с к переключателям подъема/опускания окна сиденья водителя. С. Спецификация передней безопасности: Ручной и автоматический подъем/опускание сигналы выводятся на модуль безопасного окна в соответствии с Переключатели подъема/опускания стеклоподъемника пассажирского сиденья.

2.	Блокировка стеклоподъемника А. При включенном замке электрического стеклоподъемника окно перемещается сигнал блокировки для блокировки движения пассажирского сиденья и задних сидений окна.

3.	Таймер А. При переключении зажигания из положения ON в положение OFF стеклоподъемник работает в течение 30 секунд после получения оперативной команды от млрд. кубометров.

1.	Соответствующий сигнал отправляется в BCM переключателями блокировки/отпирания дверей с электроприводом стеклоподъемников сиденья водителя. BCM запирает или отпирает дверь в зависимости от полученных сигналов переключателя.

1.	С помощью переключателя «Складывание» DDM передает на BCM информацию о складывании, раскладывании или автоматическом режиме. BCM будет складывать, раскладывать или автоматически управлять зеркалом в зависимости от полученных сигналов переключения.

1.

Ручное управление наружным зеркалом сиденья водителя А. При включенном ACC или IGN и включенном переключателе выбора зеркала Переключатель DDM сиденья водителя установлен на сиденье водителя, управление зеркалом переключатель направления (вверх/вниз и вправо/влево) активирует зеркало привод в выбранном направлении.

2.

Ручное управление наружным зеркалом пассажирского сиденья А. При включенном ACC или IGN и включенном переключателе выбора зеркала Переключатель DDM, установленный на сиденье пассажира, работает в зеркальном направлении. переключатель (вверх/вниз и вправо/влево) передаст сигнал операции на переключатель электрического стеклоподъемника пассажирского сиденья (ADM) по шине CAN. ADM активирует привод пассажирского зеркала в выбранном направлении.

Нет	Власть	Переключатель выбора	Текущее положение рычага переключения передач	Наружное зеркало		Рабочее состояние	Детали операции
				Левый	Верно
1	ВКЛЮЧИТЬ	Сиденье водителя	Переключение передач кроме R	Позиция	B позиция	Переведите рычаг переключения передач в положение R.	Зеркало (левое): Выход для опускания зеркала в положение A (Автореверс) Зеркало (справа): Выход для опускания зеркала в положение B (Автореверс)
2	ВКЛЮЧИТЬ	Пассажирское место	Переключение передач кроме R	Позиция	B позиция	Переведите рычаг переключения передач в положение R.	Зеркало (левое): Выход для опускания зеркала в положение A (Автореверс) Зеркало (справа): Выход для опускания зеркала в положение B (Автореверс)
3	ВКЛЮЧИТЬ	Нейтральный	Переключение передач кроме R	Позиция	B позиция	Переведите рычаг переключения передач в положение R.	Зеркало (слева): без изменений Зеркало (справа): без изменений
4	ВКЛЮЧИТЬ	Сиденье водителя	позиция R	После выполнения функции 1		Переключить рычаг переключения передач из положения R в другое положение переключения передач.	Зеркало (слева): вернуться в положение А Зеркало (справа): вернуться в положение B
5	ВКЛЮЧИТЬ	Пассажирское место	позиция R	После выполнения функции 2		Переключить рычаг переключения передач из положения R в другое положение переключения передач.	Зеркало (слева): вернуться в положение А Зеркало (справа): вернуться в положение B

1.	При включенном двигателе переключатель выбора зеркала установлен в положение сиденье водителя, а передача выбрана в положении R (задний ход), зеркала по бокам сидений водителя и пассажира опускаются целых 5 градусов.

2.	При включенном двигателе переключатель выбора зеркала установлен в положение пассажирское сиденье, а передача выбрана в положении R (задний ход), зеркала по бокам сидений водителя и пассажира опускаются целых 5 градусов.

3.	При опущенных на 5 градусов зеркалах изменение положение передачи из R в другое положение вернет зеркало в исходное положение.

4.	При опущенных зеркалах на целых 5 градусов выключение двигателя вернет зеркала в исходное положение.

1.	Описание системы А. Входные сигналы переключателя IMS принимаются модулем сиденья с электроприводом (PSM). Б. Получив входные данные от переключателя IMS, PSM отправит информацию на DDM и ADM по каналу связи CAN. С. Получив информацию от PSM, DDM и ADM запомнят и воспроизведут ее.

2.	2. Выполняют операцию запоминания и воспроизведения, если выполняются следующие условия: А. ВКЛЮЧИТЬ Б. Передача выбрана в положении P (Парковка) С. Скорость автомобиля составляет «0 км/ч» в соответствии с информацией, переданной от BCM по шине CAN.

3.

Сохранить положение зеркала А. Переместите зеркала по бокам сидений водителя и пассажира в желаемое положение. Б. Нажмите переключатель SET на переключателях IMS. С. Нажмите переключатель 1 или 2 в течение ограниченного периода времени. Д. Положения зеркал будут сохранены в переключателях IMS 1 или 2 DDM и ADM.

1.

BCM получает состояние многофункционального переключателя (MFSW). свет. BCM отправляет команду включения освещения салона на DDM по шине CAN. связи, если только переключатель света не находится в положении OFF. Получив команду включения внутреннего освещения, DDM выдаст сигнал внутреннего освещения.

Модуль вспомогательной двери (ADM)

1.	Управляет подъемом/опусканием электрического стеклоподъемника пассажирского сиденья.

2.	Водитель может управлять наружным зеркалом пассажирского сиденья.

3.	Управляет функцией автореверса наружного зеркала заднего вида пассажирского сиденья.

4.	Запоминает и вызывает положение зеркала пассажирского сиденья с помощью переключателя памяти.

5.	Управляет освещением салона.

1.

Ручное и автоматическое управление вверх/вниз для электрических стеклоподъемников на пассажирском сиденье А. ADM получает сообщение CAN, отправленное DDM, для управления стеклом пассажирского окна. Б. Спецификация безопасности водителя: Окно пассажирского сиденья имеет только функции подъема/опускания, без какой-либо функции безопасности. С. Спецификация передней безопасности: Ручной и автоматический подъем/опускание сигналы выводятся на модуль безопасного окна в соответствии с Автоматические переключатели подъема/опускания окна пассажирского сиденья.

2.	Блокировка стеклоподъемника А. Получение сигнала включения блокировки электрического стеклоподъемника от DDM путем средства сообщения CAN, ADM запретит работу пассажирское сиденье и заднее стекло со стороны переднего пассажира.

3.	Таймер А. При переключении зажигания из положения ON в положение OFF стеклоподъемник работает в течение 30 секунд после получения оперативной команды от млрд. кубометров.

1.

При включенном ACC или IGN и включенном переключателе выбора зеркала водительское сиденье DDM устанавливается на пассажирское сиденье, управление зеркалом переключатель направления (вверх/вниз и вправо/влево) будет передавать движение сигнал на стеклоподъемник пассажирского сиденья (ADM) по шине CAN. ADM активирует привод пассажирского зеркала в выбранном направлении.

1.	При включенном двигателе переключатель выбора зеркал DDM установить на сиденье водителя, а передачу выбрать в R (задний ход) положение, DDM передаст сообщение о опускании зеркала на 5 градусов к ADM через связь CAN. Получив сообщение CAN, ADM соответственно опустит зеркало пассажирского сиденья.

2.

При включенном двигателе переключатель выбора зеркал DDM установить на пассажирское сиденье, а передачу выбрать в R (задний ход) положение, DDM передаст сообщение о опускании зеркала на 5 градусов к ADM через связь CAN. Получив сообщение CAN, ADM соответственно опустит зеркало пассажирского сиденья.

3.	При опущенных на 5 градусов зеркалах изменение положение передачи из R в другое положение вернет зеркало в исходное положение.

4.	При опущенных зеркалах на целых 5 градусов выключение двигателя вернет зеркала в исходное положение.

1.	Описание системы А. Входные сигналы переключателя IMS принимаются модулем сиденья с электроприводом (PSM). Б. Получив входные данные от переключателя IMS, PSM отправит информацию на DDM и ADM по каналу связи CAN. С. Получив информацию от PSM, DDM и ADM запомнят и воспроизведут ее.

2.	Они осуществляют операцию запоминания и припоминания, если выполняются следующие условия: А. ВКЛЮЧИТЬ Б. Передача выбрана в положении P (Парковка) С. Скорость автомобиля составляет «0 км/ч» в соответствии с информацией, переданной от BCM по шине CAN.

3.

Сохранить положение зеркала А. Переместите зеркала по бокам сидений водителя и пассажира в желаемое положение. Б. Нажмите переключатель SET на переключателях IMS. С. Нажмите переключатель 1 или 2 в течение ограниченного периода времени. Д. Положения зеркал будут сохранены в переключателях IMS 1 или 2 DDM и ADM.

1.

BCM получает состояние многофункционального переключателя (MFSW). свет. BCM отправляет команду включения освещения салона на DDM по шине CAN. связи, если только переключатель света не находится в положении OFF. Получив команду включения внутреннего освещения, DDM выдаст сигнал внутреннего освещения.

Переключатель стеклоподъемника сиденья водителя

1.	Управляет работой стеклоподъемников 4 дверей вверх/вниз соответственно.

2.	Запирает/отпирает центральную дверь.

3.	Управляет складыванием/раскладыванием наружных зеркал.

4.	Управление наружным зеркалом (вверх/вниз и вправо/влево).

5.	Управляет освещением салона.

1.

Ручное управление вверх/вниз и автоматическое управление вверх/вниз для электрических стеклоподъемников с места водителя А. Управляет ручным переключателем подъема/опускания окна пассажирского сиденья, автоматический переключатель вверх/вниз и стекло правой/левой двери заднего сиденья вверх/вниз выключатель. Б. Спецификация безопасности водителя: ручной и автоматический подъем/опускание сигналы выводятся на модуль безопасного окна сиденья водителя в соответствии с к переключателям подъема/опускания окна сиденья водителя. С. Спецификация передней безопасности: ручной и автоматический подъем/опускание сигналы выводятся на модуль безопасного окна в соответствии с Переключатели подъема/опускания стеклоподъемника пассажирского сиденья.

2.	Блокировка стеклоподъемника А. При включенном замке электрического стеклоподъемника окно перемещается сигнал блокировки для блокировки движения пассажирского сиденья и задних сидений окна.

3.	Таймер А. При переключении зажигания из положения ON в положение OFF стеклоподъемник работает в течение 30 секунд после получения оперативной команды от млрд. кубометров.

1.

Соответствующее состояние выводится на интеллектуальный распределительный блок (SJB) посредством переключатели блокировки/отпирания дверей с электроприводом стеклоподъемников сиденья водителя. Получение вход переключателя, SJB заблокирует или разблокирует центральную дверь в зависимости от состояние переключателя.

1.

Ручное управление наружным зеркалом сиденья водителя А. При включенном ACC или IGN и включенном переключателе выбора зеркала Переключатель электрического стеклоподъемника сиденья водителя, установленный на сиденье водителя, приводит в действие переключатель направления зеркала (вверх/вниз и вправо/влево) активирует привод зеркала сиденья водителя в выбранном направлении.

2.

Ручное управление наружным зеркалом пассажирского сиденья А. При включенном ACC или IGN и включенном переключателе выбора зеркала Переключатель стеклоподъемника пассажирского сиденья, установленный на сиденье водителя, приводящий в действие переключатель направления зеркала (вверх/вниз и вправо/влево) активирует привод зеркала пассажирского сиденья в выбранном направлении.

1.	С помощью переключателя Fold переключатель электрического стеклоподъемника передает сложенное, разложенное или автоматическое состояние на BCM. BCM сложится, разворачивать или автоматически управлять зеркалом на основе полученного переключать сигналы.

1.

BCM получает состояние многофункционального переключателя (MFSW). свет. BCM отправляет команду включения освещения салона на интеллектуальный перекресток. блокировка (SJB) по шине CAN, если только состояние выключателя света выключен, и SJB выдает сигнал для включения света внутри переключатель электрического стеклоподъемника.

Переключатель стеклоподъемника пассажирского сиденья

1.

Ручное управление вверх/вниз и автоматическое управление вверх/вниз для электрических стеклоподъемников на пассажирском сиденье А. Управляет ручным переключателем подъема/опускания окна пассажирского сиденья, автоматический переключатель вверх/вниз и стекло правой/левой двери заднего сиденья вверх/вниз выключатель. Б. Спецификация безопасности водителя: Окно пассажирского сиденья имеет только функции подъема/опускания, без какой-либо функции безопасности. С. Спецификация передней безопасности: ручной и автоматический подъем/опускание сигналы выводятся на модуль безопасного окна в соответствии с Переключатели подъема/опускания стеклоподъемника пассажирского сиденья.

2.	Таймер А. При переключении зажигания из положения ON в положение OFF стеклоподъемник работает в течение 30 секунд после получения оперативной команды от млрд. кубометров.
