Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)
3. 3
   Снимите верхний и нижний кожухи рулевой колонки, предварительно ослабив винты. (См. Кузов — «Панель кожуха рулевой колонки»)
4. 4
   Снимите часовую пружину. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)



5. 5
   Отсоедините разъем многофункционального переключателя (А).



6. 6
   Снимите узел многофункционального переключателя (А), предварительно ослабив винты.



Монтаж

1. 1
   Установите многофункциональный переключатель.
2. 2
   Установите часовую пружину.
3. 3
   Установите верхний и нижний кожухи рулевой колонки.
4. 4
   Установите рулевое колесо.

осмотр

1. 1
   Проверьте целостность цепи между клеммами в каждом положении переключателя в соответствии с таблицей.



   Выключатель	Положение переключателя	Терминал переключения	Сопротивление (?, ±3,5%)
   Переключатель стеклоочистителя	ТУМАН	1-9	330
   	ВЫКЛЮЧЕННЫЙ		?
   	Прерывистый (АВТО)		800
   	НИЗКИЙ		1800
   	ВЫСОКИЙ		5700
   Прерывистый объем дворников	Том 1	7-9	330
   	Том 2		690
   	Том 3		1310
   	Том 4		2610
   	Том 5		7310
   Выключатель противотуманных фар	ВЫКЛЮЧЕННЫЙ	9-10	?
   	Передняя противотуманная фара		910
   Переключатель сигнала поворота	ВЫКЛЮЧЕННЫЙ	9-12	?
   	Левый		910
   	Верно		2910
   Диммер и переключатель ближнего света	ВЫКЛЮЧЕННЫЙ	9-13	?
   	Прохождение		910
   	Диммер		2910
   Выключатель	ВЫКЛЮЧЕННЫЙ	9-14	?
   	АВТО / ДХО		680
   	Задний фонарь		1680
   	Ближний свет		5580

2. 2
   Электросистема кузова может быть быстро диагностирована неисправными частями с помощью диагностической системы автомобиля (GDS). Диагностическая система (GDS) предоставляет следующую информацию.

   1. Самодиагностика: проверка кода неисправности (DTC) и отображения
   2. Текущие данные: проверка состояния входных/выходных данных системы.
   3. Проверка срабатывания: Проверка состояния работы системы
   4. Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
3. 3
   Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
4. 4
   Выберите «Модуль управления кузовным оборудованием (BCM)», чтобы проверить многофункциональный переключатель.

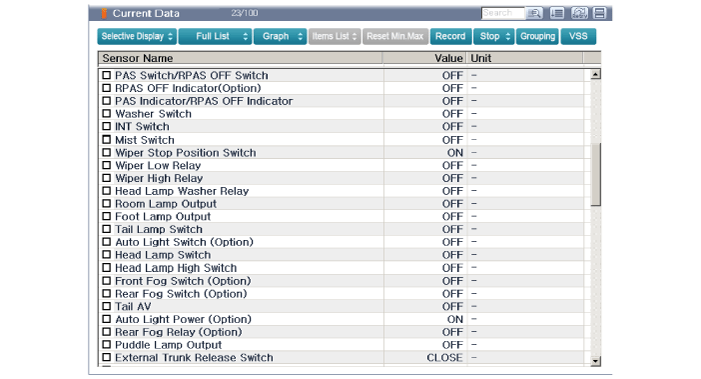

5. 5
   Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих многофункциональному переключателю.
