Ford Escape: управление электроприводом / Диагностика и тестирование - контроль электропривода

Таблица диагностических кодов неисправностей (DTC)

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford. СГМ
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Модуль код неисправности Описание Действие
АПИМ U0293:00 Потеряна связь с модулем управления трансмиссией Hybrid/EV «A»: нет информации о подтипе ПЕРЕЙТИ в раздел Pinpoint Test BU
млрд кубометров U0293:00 Потеряна связь с модулем управления трансмиссией Hybrid/EV «A»: нет информации о подтипе ПЕРЕЙТИ в раздел Pinpoint Test BU
BCMC U0293:00 Потеряна связь с модулем управления трансмиссией Hybrid/EV «A»: нет информации о подтипе ПЕРЕЙТИ в раздел Pinpoint Test BU
БЭКМ U0293:00 Потеряна связь с модулем управления трансмиссией Hybrid/EV «A»: нет информации о подтипе ПЕРЕЙТИ в раздел Pinpoint Test BU
DCDC U0293:00 Потеряна связь с модулем управления трансмиссией Hybrid/EV «A»: нет информации о подтипе ПЕРЕЙТИ в раздел Pinpoint Test BU
МПК U0293:00 Потеряна связь с модулем управления трансмиссией Hybrid/EV «A»: нет информации о подтипе ПЕРЕЙТИ в раздел Pinpoint Test BU
ПАМ U0293:00 Потеряна связь с модулем управления трансмиссией Hybrid/EV «A»: нет информации о подтипе ПЕРЕЙТИ в раздел Pinpoint Test BU
ПКМ U0293:00 Потеряна связь с модулем управления трансмиссией Hybrid/EV «A»: нет информации о подтипе ПЕРЕЙТИ в раздел Pinpoint Test BU
СОБДМК C0030:00 Левое переднее колесо тона: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0033:00 Правое переднее колесо тона: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0036:00 Левое заднее колесо тона: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0039:00 Правое заднее колесо тона: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0049:00 Уровень тормозной жидкости: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C004B:00 Цепь датчика уровня тормозной жидкости/переключателя «А»/обрыв: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C004C:00 Датчик положения двигателя усилителя тормозов «А» превысил порог обучения: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C004E:00 Заедание привода клапана управления давлением в тормозной системе: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C004F:00 Перегрев модуля управления ABS: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0061:00 Датчик бокового ускорения: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0062:00 Датчик продольного ускорения: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C05:00:00 Датчик скорости левого переднего колеса Цепь/обрыв: Нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0501:00 Датчик скорости левого переднего колеса Диапазон/характеристики: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0504:00 Датчик скорости левого переднего колеса «А» Прерывистый/неустойчивый: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0506:00 Цепь/обрыв датчика скорости вращения правого переднего колеса: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0507:00 Датчик скорости правого переднего колеса Диапазон/характеристики: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C050A:00 Датчик скорости правого переднего колеса «А» Прерывистый/неустойчивый: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C050C:00 Датчик скорости вращения левого заднего колеса Цепь/обрыв: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C050D:00 Диапазон/характеристики датчика скорости левого заднего колеса «А»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0510:00 Датчик скорости левого заднего колеса «А» прерывистый/неустойчивый: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0512:00 Датчик скорости вращения правого заднего колеса Цепь/обрыв: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0513:00 Датчик скорости вращения правого заднего колеса Диапазон/характеристики: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0516:00 Датчик скорости правого заднего колеса «А» Прерывистый/неустойчивый: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0518:00 Датчик скорости левого переднего колеса — механический: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0519:00 Датчик скорости правого переднего колеса - механический: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C051A:00 Датчик скорости левого заднего колеса — механический: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C051B:00 Датчик скорости вращения правого заднего колеса — механический: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C052B:00 Диапазон/характеристики управления двигателем насоса ABS: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C052D:00 Высокий уровень сигнала в цепи управления электродвигателем насоса ABS: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C052E:00 Низкий уровень сигнала в цепи управления электродвигателем насоса ABS: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C053D:00 Датчик тормозного давления «A» Диапазон/характеристики: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0555:00 Датчик скорости левого переднего колеса 'A' Установлен неправильный компонент: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0556:00 Датчик скорости правого переднего колеса 'A' Установлен неправильный компонент: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0557:00 Датчик скорости вращения левого заднего колеса 'A' Установлен неправильный компонент: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0558:00 Датчик скорости вращения правого заднего колеса 'A' Установлен неправильный компонент: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C055C:00 Цепь напряжения питания электродвигателя насоса ABS Диапазон/характеристики: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C055E:00 Утечка в гидравлическом контуре тормозной системы «А»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0560:00 Отсутствует калибровка датчика тормозного давления «А»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0563:00 Характеристики модуля управления ABS: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0564:00 Низкое напряжение системы модуля управления ABS: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0565:00 Высокое напряжение системы модуля управления ABS: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C056A:00 Цепь питания датчика давления усилителя тормозов: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C056B:00 Датчик тормозного давления 'A' Прерывистый/хаотичный: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0594:00 Характеристики двигателя усилителя тормозов «A»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0596:00 Диапазон/характеристики цепи датчика тока электродвигателя усилителя тормозов «А»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C0597:00 Характеристики модуля управления тормозной системой «A»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C1013:00 Давление в тормозной системе: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК C101F:00 Общая неисправность клапана: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК С113А: 62 Управление пробуждением: сбой сравнения сигналов ПЕРЕЙТИ к пинпойнт-тесту А
СОБДМК P0560:00 Напряжение системы: нет информации о подтипе ПЕРЕЙТИ к точному тесту BQ
СОБДМК P0562:00 Низкое напряжение в системе: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BR
СОБДМК P0563:00 Высокое напряжение системы: нет информации о подтипе ПЕРЕЙТИ к точечному тесту C
СОБДМК P0600:49 Канал последовательной связи: внутренняя электронная неисправность ПЕРЕЙТИ к точному тесту D
СОБДМК P0600:88 Канал последовательной связи: шина выключена ПЕРЕЙТИ к точному тесту D
СОБДМК P060A:44 Производительность процессора мониторинга модуля внутреннего управления: сбой памяти данных ПЕРЕЙТИ к точечному тесту E
СОБДМК P060A:47 Производительность процессора мониторинга модуля внутреннего управления: отказ сторожевого устройства/защитного микроконтроллера ПЕРЕЙТИ к точечному тесту E
СОБДМК P060A:86 Производительность процессора мониторинга модуля внутреннего управления: недействительный сигнал ПЕРЕЙТИ к точному тесту D
СОБДМК P060A:88 Производительность процессора мониторинга модуля внутреннего управления: шина отключена ПЕРЕЙТИ к точному тесту D
СОБДМК P060B:47 Производительность аналогово-цифровой обработки модуля внутреннего управления: отказ сторожевого устройства/защитного микроконтроллера ПЕРЕЙТИ к пинпойнт-тесту F
СОБДМК P060B:62 Производительность аналогово-цифровой обработки модуля внутреннего управления: сбой сравнения сигналов ПЕРЕЙТИ к пинпойнт-тесту F
СОБДМК P060C:41 Производительность основного процессора модуля внутреннего управления: общая ошибка контрольной суммы ПЕРЕЙТИ к пинпойнт-тесту G
СОБДМК P060C:42 Производительность основного процессора модуля внутреннего управления: общий сбой памяти ПЕРЕЙТИ к пинпойнт-тесту G
СОБДМК P060C:44 Производительность главного процессора модуля внутреннего управления: сбой памяти данных ПЕРЕЙТИ к пинпойнт-тесту G
СОБДМК P060C:47 Производительность основного процессора модуля внутреннего управления: отказ сторожевого таймера/микроконтроллера безопасности ПЕРЕЙТИ к пинпойнт-тесту G
СОБДМК P0613:86 Процессор TCM: неверный сигнал ПЕРЕЙТИ к точному тесту H
СОБДМК P0613:92 Процессор TCM: производительность или неправильная работа ПЕРЕЙТИ к точному тесту H
СОБДМК P061A:92 Характеристики крутящего момента модуля внутреннего управления: производительность или неправильная работа ПЕРЕЙТИ к Pinpoint Test BS
СОБДМК P061A: 93 Характеристики крутящего момента модуля внутреннего управления: не работает ПЕРЕЙТИ к Pinpoint Test BS
СОБДМК P061B:64 Производительность расчета крутящего момента модуля внутреннего управления: недостоверность сигнала ПЕРЕЙТИ к Pinpoint Test BS
СОБДМК P064F:00 Обнаружено несанкционированное программное обеспечение/калибровка: нет информации о подтипе ПЕРЕЙТИ к точечному тесту I
СОБДМК P06A6:00 Диапазон/характеристики цепи эталонного напряжения датчика «A»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
СОБДМК P06A7:00 Диапазон/характеристики цепи эталонного напряжения датчика «B»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
СОБДМК P06A8:00 Диапазон/характеристики цепи эталонного напряжения датчика «C»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
СОБДМК P06A9:00 Диапазон/характеристики цепи эталонного напряжения датчика «D»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
СОБДМК P06B1:00 Низкое напряжение в цепи источника питания датчика «А»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
СОБДМК P06B8:00 Ошибка энергонезависимой оперативной памяти (NVRAM) модуля внутреннего управления: нет информации о подтипе ПЕРЕЙТИ к точному тесту J
СОБДМК P071A:1F Цепь переключателя режима коробки передач «А»: Прерывистый контакт в цепи ПЕРЕЙТИ к Pinpoint Test BV
СОБДМК P071B:00 Низкий уровень цепи переключателя режима передачи «А»: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test BV
СОБДМК P071C:00 Цепь переключателя режима трансмиссии «А», высокий уровень: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test BV
СОБДМК P0726:62 Диапазон/характеристики входной цепи частоты вращения двигателя: Ошибка сравнения сигналов ПЕРЕЙТИ к точечному тесту BW
СОБДМК P0811:00 Чрезмерное проскальзывание муфты «А»: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CT
СОБДМК P0886:00 Низкое напряжение в цепи управления реле питания TCM: нет информации о подтипе ПЕРЕЙТИ к точному тесту K
СОБДМК P0887:00 Цепь управления реле питания TCM: высокий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к точному тесту K
СОБДМК P088E:00 Неисправность планетарной передачи: нет информации о подтипе ПЕРЕЙТИ к точному тесту BX
СОБДМК P0A0A: 13 Цепь блокировки высоковольтной системы «A»: цепь разомкнута ПЕРЕЙТИ к Pinpoint Test BT
СОБДМК P0A11:00 Цепь включения/размыкания преобразователя постоянного тока в постоянный: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CM
СОБДМК P0A18:00 Диапазон/характеристики цепи датчика крутящего момента двигателя: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
СОБДМК P0A1A:06 Модуль управления генератором: отказы на основе алгоритма ПЕРЕЙТИ к точечному тесту L
СОБДМК P0A1B: 06 Рабочие характеристики модуля управления приводным двигателем «А»: сбои на основе алгоритма ПЕРЕЙТИ к Pinpoint Test BS
СОБДМК P0A1D:08 Модуль управления трансмиссией Hybrid/EV «A»: сбои сигнала/сообщения шины ПЕРЕЙТИ к точному тесту M
СОБДМК P0A23:00 Диапазон/характеристики цепи датчика крутящего момента генератора: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
СОБДМК P0A2B: 64 Приводной двигатель «А» Датчик температуры «А» Цепь Диапазон/Характеристики: Ошибка достоверности сигнала ПЕРЕЙТИ к тесту Pinpoint BY
СОБДМК P0A2C:00 Цепь датчика температуры приводного двигателя «А»: низкий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint BY
СОБДМК P0A2D:00 Приводной двигатель «А» Датчик температуры «А» Высокий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint BY
СОБДМК P0A2F: 94 Приводной двигатель «A» перегревается: непредвиденная работа ПЕРЕЙТИ к точному тесту N
СОБДМК P0A37:64 Диапазон/характеристики цепи датчика температуры генератора: ошибка достоверности сигнала ПЕРЕЙТИ к точечному тесту O
СОБДМК P0A38:00 Низкий уровень сигнала в цепи датчика температуры генератора: нет информации о подтипе ПЕРЕЙТИ к точечному тесту O
СОБДМК P0A39:00 Высокий уровень сигнала в цепи датчика температуры генератора: нет информации о подтипе ПЕРЕЙТИ к точечному тесту O
СОБДМК P0A3C:94 Перегрев инвертора приводного двигателя «А»: непредвиденная работа ПЕРЕЙТИ к точечному тесту P
СОБДМК P0A3F:00 Цепь датчика положения приводного двигателя «А»: нет информации о подтипе ПЕРЕЙТИ в БЖ Пинпойнт-теста
СОБДМК P0A40:00 Цепь датчика положения 'A' приводного двигателя Диапазон/характеристики: нет информации о подтипе ПЕРЕЙТИ к точечному тесту R
СОБДМК P0A44:92 Превышение скорости цепи датчика положения приводного двигателя «А»: рабочие характеристики или неправильная работа ПЕРЕЙТИ в ЦС Pinpoint Test
СОБДМК P0A45:00 Цепь датчика положения приводного двигателя «В»: нет информации о подтипе ПЕРЕЙТИ к точному тесту Q
СОБДМК P0A4C:00 Диапазон/характеристики цепи датчика положения генератора: нет информации о подтипе ПЕРЕЙТИ к точечному тесту R
СОБДМК P0A50:92 Превышение скорости цепи датчика положения генератора: неисправность или неправильная работа ПЕРЕЙТИ к пинпойнт-тесту S
СОБДМК P0A5D:00 Ток фазы U приводного двигателя «A»: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CB
СОБДМК P0A5F:00 Высокий ток фазы U приводного двигателя «A»: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint CC
СОБДМК P0A60:00 Ток фазы V приводного двигателя «A»: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CB
СОБДМК P0A62:00 Высокий ток фазы V приводного двигателя «A»: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint CC
СОБДМК P0A63:00 Ток фазы W приводного двигателя «A»: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CB
СОБДМК P0A65:00 Приводной двигатель 'A', фаза W, высокий ток: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint CC
СОБДМК P0A6F:00 Ток фазы U генератора: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CB
СОБДМК P0A71:00 Высокий ток фазы U генератора: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту T
СОБДМК P0A72:00 Ток фазы V генератора: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CB
СОБДМК P0A74:00 Высокий ток фазы V генератора: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту T
СОБДМК P0A75:00 Ток фазы W генератора: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CB
СОБДМК P0A77:00 Высокий ток фазы W генератора: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту T
СОБДМК P0A78:96 Характеристики инвертора приводного двигателя «А»: внутренняя неисправность компонента ПЕРЕЙТИ к тесту Pinpoint U
СОБДМК P0A7A: 96 Характеристики инвертора генератора: внутренний отказ компонента ПЕРЕЙТИ к тесту Pinpoint U
СОБДМК P0A7D:00 Низкий уровень заряда аккумуляторной батареи гибридного/электрического автомобиля: нет информации о подтипе ПЕРЕЙТИ к тестовому компакт-диску Pinpoint
СОБДМК P0A94:00 Характеристики преобразователя постоянного тока в постоянный «А»: нет информации о подтипе ПЕРЕЙТИ в раздел Pinpoint Test CE
СОБДМК P0AEE:00 Диапазон/характеристики цепи датчика температуры инвертора приводного двигателя «А»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту W
СОБДМК P0AEF:00 Низкое напряжение в цепи датчика температуры инвертора приводного двигателя «А»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту W
СОБДМК P0BCD:00 Диапазон/характеристики цепи датчика температуры инвертора генератора «А»: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint V
СОБДМК P0BCE:00 Низкое напряжение в цепи датчика температуры инвертора генератора «А»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту W
СОБДМК P0BFD:00 Приводной двигатель Фаза A U-V-W Датчик тока Корреляция: нет информации о подтипе ПЕРЕЙТИ к точечному тесту AH
СОБДМК P0C00:00 Низкий ток приводного двигателя «A»: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CF
СОБДМК P0C03:00 Низкий ток приводного двигателя «B»: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint X
СОБДМК P0C17:00 Датчик положения приводного двигателя «А» не изучен: нет информации о подтипе ПЕРЕЙТИ к точному тесту ИИ
СОБДМК P0C19:00 Крутящий момент приводного двигателя «А» Характеристики: Нет информации о подтипе ПЕРЕЙТИ к компьютерной графике Pinpoint Test
СОБДМК P0C2F: 71 Характеристики датчика частоты вращения приводного двигателя/генератора модуля внутреннего управления: привод застрял ПЕРЕЙТИ к точному тесту BX
СОБДМК P0C2F: 92 Характеристики датчика частоты вращения приводного двигателя/двигателя-генератора модуля внутреннего управления: рабочие характеристики или неправильная работа ПЕРЕЙТИ к тесту Pinpoint Y
СОБДМК P0C2F: 93 Характеристики датчика частоты вращения приводного двигателя/генератора модуля внутреннего управления: не работает ПЕРЕЙТИ к тесту Pinpoint Y
СОБДМК P0C39:00 Диапазон/характеристики цепи датчика температуры преобразователя постоянного/постоянного тока «А»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту W
СОБДМК P0C3B:00 Цепь датчика температуры преобразователя постоянного/постоянного тока «А»: высокий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к точечному тесту W
СОБДМК P0C3E:00 Диапазон/характеристики цепи датчика температуры преобразователя постоянного/постоянного тока «B»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту W
СОБДМК P0C40:00 Цепь датчика температуры преобразователя постоянного/постоянного тока «В»: высокий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к точечному тесту W
СОБДМК P0C50:00 Приводной двигатель «А» Цепь датчика положения «А»: нет информации о подтипе ПЕРЕЙТИ в БЖ Пинпойнт-теста
СОБДМК P0C51:00 Приводной двигатель «А» Цепь датчика положения «А» Диапазон/характеристики: нет информации о подтипе ПЕРЕЙТИ к точному тесту Z
СОБДМК P0C52:00 Низкий уровень сигнала в цепи датчика положения «A» приводного двигателя «A»: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint CH
СОБДМК P0C53:00 Цепь датчика положения 'A' приводного двигателя Высокий уровень: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CI
СОБДМК P0C55:00 Цепь датчика положения "A" приводного двигателя "B": нет информации о подтипе ПЕРЕЙТИ к точечному тесту CJ
СОБДМК P0C57:00 Цепь датчика положения A приводного двигателя Низкий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CK
СОБДМК P0C58:00 Цепь датчика положения A приводного двигателя Высокий уровень: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint CL
СОБДМК P0C5F:00 Цепь датчика положения 'B' приводного двигателя 'B': нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint AA
СОБДМК P0C64:00 Цепь A датчика положения генератора: нет информации о подтипе ПЕРЕЙТИ к точному тесту Q
СОБДМК P0C65:00 Цепь датчика положения генератора "A" Диапазон/характеристики: нет информации о подтипе ПЕРЕЙТИ к точному тесту Z
СОБДМК P0C66:00 Низкий уровень сигнала в цепи датчика положения генератора «А»: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test AB
СОБДМК P0C67:00 Цепь датчика положения генератора 'A' Высокий уровень: нет информации о подтипе ПЕРЕЙТИ к точечному тесту AC
СОБДМК P0C6B:00 Цепь датчика положения генератора 'B' Низкий уровень: нет информации о подтипе ПЕРЕЙТИ к рекламе Pinpoint Test
СОБДМК P0C6C:00 Цепь датчика положения генератора 'B' Высокий уровень: нет информации о подтипе ПЕРЕЙТИ к точечному тесту AE
СОБДМК P0C79:00 Слишком высокое напряжение инвертора приводного двигателя «А»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту AF
СОБДМК P0CA3:00 Характеристики преобразователя постоянного тока в постоянный, повышающие напряжение: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CM
СОБДМК P0D32:00 Перегрев преобразователя постоянного тока в постоянный: нет информации о подтипе ПЕРЕЙТИ к точному тесту N
СОБДМК P0D33:00 Высокий ток преобразователя постоянного тока в постоянный: нет информации о подтипе ПЕРЕЙТИ на Pinpoint Test CN
СОБДМК P0DA8:00 Напряжение аккумуляторной батареи гибридного/электрического автомобиля/приводной двигатель «А» Корреляция напряжения инвертора: нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test AG
СОБДМК P0DFA:00 Корреляция датчика тока фазы генератора U-V-W: Нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test CU
СОБДМК P0DFC:00 Датчик положения генератора не изучен: нет информации о подтипе ПЕРЕЙТИ к точному тесту ИИ
СОБДМК P0E4E:00 Двигатель не завелся: нет информации о подтипе ПЕРЕЙТИ к точному тесту BX
СОБДМК P0E51:00 Цепь датчика тока преобразователя постоянного тока «А»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
СОБДМК P0E52:00 Диапазон/характеристики цепи датчика тока преобразователя постоянного/постоянного тока «А»: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CB
СОБДМК P0E57:00 Слишком высокое входное напряжение преобразователя постоянного тока в постоянный: нет информации о подтипе ПЕРЕЙТИ к центру точного тестирования
СОБДМК P0E59:00 Диапазон/характеристики цепи датчика температуры преобразователя постоянного/постоянного тока «C»: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint CP
СОБДМК P0E5A:00 Низкий уровень сигнала в цепи датчика температуры преобразователя постоянного тока «C»: нет информации о подтипе ПЕРЕЙТИ к точному тесту CQ
СОБДМК P0E5B:00 Цепь датчика температуры преобразователя постоянного/постоянного тока «C»: высокий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к точному тесту CQ
СОБДМК P0E71:00 Характеристики крутящего момента генератора: нет информации о подтипе ПЕРЕЙТИ к точечному тесту AJ
СОБДМК P0EE3:00 Цепь управления/обрыв распределительного клапана хладагента кондиционера «В»: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CY
СОБДМК P0EE4:00 Низкий уровень сигнала в цепи управления распределительного клапана хладагента кондиционера «В»: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CY
СОБДМК P0EE5:00 Высокий уровень сигнала в цепи управления распределительного клапана хладагента кондиционера «В»: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CY
СОБДМК P1635:00 Шина/ось вне допустимого диапазона: нет информации о подтипе ПЕРЕЙТИ к точечному тесту CR
СОБДМК P174E:00 Корреляция частоты вращения выходного вала / частоты вращения колеса ABS: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CS
СОБДМК P1920:62 Сигнал частоты вращения двигателя: ошибка сравнения сигналов ПЕРЕЙТИ к Pinpoint Test CT
СОБДМК P1A07:00 Высоковольтные характеристики инвертора: нет информации о подтипе ПЕРЕЙТИ к точечному тесту AK
СОБДМК P1A0A:02 Сигнал немедленного отключения A: общий сбой сигнала ПЕРЕЙТИ к точечному тесту AL
СОБДМК P1A0C:00 Модуль управления гибридной трансмиссией — двигатель отключен: нет информации о подтипе ПЕРЕЙТИ к резюме теста Pinpoint
СОБДМК P1A0D: 62 Модуль управления гибридной трансмиссией — генератор отключен: ошибка сравнения сигналов ПЕРЕЙТИ в Pinpoint Test CU
СОБДМК P1A0D: 64 Модуль управления гибридной трансмиссией — генератор отключен: недостоверность сигнала ПЕРЕЙТИ в Pinpoint Test CU
СОБДМК P1A0D:96 Модуль управления гибридной трансмиссией — генератор отключен: внутренняя неисправность компонента ПЕРЕЙТИ в Pinpoint Test CU
СОБДМК P1A0E: 62 Модуль управления гибридной трансмиссией — двигатель отключен: ошибка сравнения сигналов ПЕРЕЙТИ к точечному тесту AH
СОБДМК P1A0E: 64 Модуль управления гибридной трансмиссией — двигатель отключен: недостоверность сигнала ПЕРЕЙТИ к точечному тесту AH
СОБДМК P1A0E: 96 Модуль управления гибридной трансмиссией — двигатель отключен: внутренняя неисправность компонента ПЕРЕЙТИ к точечному тесту AH
СОБДМК P1A0F:00 Модуль управления гибридной трансмиссией — автомобиль отключен: нет информации о подтипе ПЕРЕЙТИ к резюме теста Pinpoint
СОБДМК P1A10:00 Модуль управления гибридной трансмиссией — батарея отключена: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту CW
СОБДМК P1A13:00 Модуль управления гибридной трансмиссией — рекуперативное торможение отключено: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test CX
СОБДМК P1A40:00 Конфигурация модуля управления ABS не завершена: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК P1A41:00 Ошибка программирования модуля управления ABS: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК P2531:00 Цепь рабочего положения переключателя зажигания, низкий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к точечному тесту АД
СОБДМК P2533:1F Цепь включения зажигания/положения запуска: Прерывистый обрыв цепи ПЕРЕЙТИ к точечному тесту АД
СОБДМК P2533: 62 Цепь включения/выключения зажигания: ошибка сравнения сигналов ПЕРЕЙТИ к точечному тесту АД
СОБДМК P2C94:00 Низкое напряжение в цепи управления контактором аккумуляторной батареи гибридного/электрического автомобиля: нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test CZ
СОБДМК P2C95:00 Цепь управления контактором аккумуляторной батареи гибридного/электрического автомобиля: высокий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test CZ
СОБДМК U0100:00 Потеряна связь с ECM/PCM 'A': нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint AM
СОБДМК U0103:87 Потеряна связь с модулем управления переключением передач A: отсутствует сообщение ПЕРЕЙТИ к точному тесту AN
СОБДМК U010F:00 Потеряна связь с модулем управления кондиционером: нет информации о подтипе ПЕРЕЙТИ к точечному тесту АО
СОБДМК U0111:00 Нарушена связь с модулем управления энергией батареи «A»: нет информации о подтипе ПЕРЕЙТИ к точке доступа Pinpoint Test
СОБДМК U0121:00 Нарушена связь с модулем управления антиблокировочной тормозной системой (ABS) «A»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту AQ
СОБДМК U0121:8F Нарушена связь с модулем управления антиблокировочной тормозной системой (ABS) «A»: ошибочный ПЕРЕЙТИ к точечному тесту AQ
СОБДМК U0140:00 Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе ПЕРЕЙТИ к точечному тесту AR
СОБДМК U0143:00 Потеряна связь с модулем управления кузовным оборудованием "C": нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test AS
СОБДМК U0151:00 Потеряна связь с модулем управления системами безопасности: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test AT
СОБДМК U0155:00 Потеряна связь с модулем управления комбинации приборов (IPC): нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test AU
СОБДМК U0159:87 Потеряна связь с модулем управления системой помощи при парковке «А»: отсутствует сообщение ПЕРЕЙТИ к Pinpoint Test AV
СОБДМК U0164:00 Потеряна связь с модулем управления HVAC: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test AW
СОБДМК U016A:00 Потеряна связь с модулем глобальной системы позиционирования: нет информации о подтипе ПЕРЕЙТИ к точечному тесту AX
СОБДМК U0198:00 Потеряна связь с модулем телематического управления «А»: нет информации о подтипе ПЕРЕЙТИ к точному тесту AY
СОБДМК U019B:00 Нарушена связь с модулем управления зарядным устройством «А»: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test AZ
СОБДМК U0214:00 Потеряна связь с модулем дистанционного управления функциями: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test BA
СОБДМК U023A:00 Потеряна связь с модулем обработки изображений A: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint BB
СОБДМК U0253:87 Потеряна связь с интерфейсным модулем дополнительного протокола: отсутствует сообщение ПЕРЕЙТИ к Pinpoint Test BC
СОБДМК U0298:00 Нарушена связь с модулем управления преобразователем постоянного тока «А»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BD
СОБДМК U0315:00 Программная несовместимость с модулем управления антиблокировочной тормозной системой (ABS): нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК U0401:00 От ECM/PCM получены неверные данные A: нет информации о подтипе ПЕРЕЙТИ к точному тесту BE
СОБДМК U0412:00 Неверные данные, полученные от модуля управления энергией батареи «А»: нет информации о подтипе ПЕРЕЙТИ к точному тесту BE
СОБДМК U0418:00 Неверные данные, полученные от модуля управления тормозной системой «А»: нет информации о подтипе ПЕРЕЙТИ к точному тесту BE
СОБДМК U045A: 56 Неверные данные, полученные от модуля управления системой помощи при парковке «А»: неверная/несовместимая конфигурация ПЕРЕЙТИ к точному тесту BE
СОБДМК U049C:00 Неверные данные, полученные от модуля управления зарядным устройством «А»: нет информации о подтипе ПЕРЕЙТИ к точному тесту BE
СОБДМК U0515:82 Неверные данные, полученные от модуля дистанционного управления функциями: активен/неверный счетчик последовательности/не обновлен ПЕРЕЙТИ к точному тесту BE
СОБДМК U053B:00 Недопустимые данные, полученные от модуля обработки изображений A: нет информации о подтипе ПЕРЕЙТИ к точному тесту BE
СОБДМК U069E:81 Потеряна связь с нагревателем охлаждающей жидкости «B»: получены неверные серийные данные ПЕРЕЙТИ к точному тесту BF
СОБДМК U069E:87 Потеряна связь с нагревателем охлаждающей жидкости «B»: отсутствует сообщение ПЕРЕЙТИ к точному тесту BF
СОБДМК U1011:86 От ECM/PCM получены неверные данные мониторинга модуля внутреннего управления: недействительный сигнал ПЕРЕЙТИ к точному тесту BG
СОБДМК U1012:86 Недействительные данные мониторинга модуля внутреннего управления, полученные от модуля управления антиблокировочной тормозной системой (ABS): неверный сигнал ПЕРЕЙТИ к точечному тесту BH
СОБДМК U101E:86 Недопустимые данные мониторинга модуля внутреннего управления, полученные от модуля переключения передач: недействительный сигнал ПЕРЕЙТИ в Pinpoint Test BI
СОБДМК U1027:00 Блок управления ABS потерял связь с ECM/PCM 'A': нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК U1028:00 Блок управления ABS получил неверные данные от ECM/PCM 'A': нет информации о подтипе ПЕРЕЙТИ к точечному тесту BO
СОБДМК U103B:00 Недопустимые данные мониторинга модуля внутреннего управления, полученные от модуля управления дифференциалом — сзади: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BJ
СОБДМК U2016:04 Основное программное обеспечение модуля управления: внутренние сбои системы ПЕРЕЙТИ к Pinpoint Test BK
СОБДМК U2100:00 Начальная конфигурация не завершена: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test BK
СОБДМК U2101:00 Конфигурация модуля управления несовместима: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test BK
СОБДМК U2200:00 Память конфигурации модуля управления повреждена: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test BK
СОБДМК U301B:00 Цепь пробуждения модуля управления "А" Низкий уровень: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BL
СОБДМК U351B:00 Цепь блокировки высоковольтной системы 'D' Низкий уровень: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test BM
СОБДМК U351F:00 Цепь блокировки высоковольтной системы 'E' Низкий уровень: нет информации о подтипе ПЕРЕЙТИ к точечному тесту BN

Точные тесты


ТОЧНЫЙ ТЕСТ A: C113A

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC C113A: 62 Управление пробуждением: сбой сравнения сигналов Этот код неисправности устанавливается во время самопроверки BCM. Этот код неисправности устанавливается, когда аппаратно сигнал запуска с ключа получен, а аппаратный сигнал пробуждения - нет.

Возможные источники

  • самопроверка BCM
  • Проводка, клеммы или разъемы
  • Конфигурация BCM
  • млрд кубометров
A1 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) КОНФИГУРАЦИЯ

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

  • ПРОВЕРЬТЕ историю обслуживания автомобиля на наличие недавних действий по обслуживанию, связанных с BCM.
  • Этот DTC может быть установлен из-за неполных или неправильных процедур PMI.
  • УСТАНОВИТЕ исполнительные данные из PTS, следуя инструкциям диагностического сканера в разделе «Программирование модулей» > «Исходные данные».

Был ли PMI успешным?
Да ПЕРЕЙТИ к A2
Нет ДИАГНОСТИРОВАТЬ неудачный PMI.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).

A2 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРИМЕЧАНИЕ: После самопроверки BCM в системном контроллере инвертора (ISC) будет установлен DTC C113A:62.

ПРИМЕЧАНИЕ: DTC C113A-11, который устанавливается в BCM, отличается от DTC C113A-62, который устанавливается в системном контроллере инвертора (ISC).

  • Зажигание включено.
  • С помощью диагностического сканера удалите все коды DTC со всех модулей.
  • С помощью диагностического сканера выполните самопроверку BCM.

Установлен ли код неисправности C113A:11 в BCM?
Да ПЕРЕЙТИ к A3
Нет Исходные данные из PTS были успешно запрограммированы во время PMI.

A3 ПРОВЕРЬТЕ ECM (МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ
  • Зажигание ВЫКЛ.
  • Отключить ЕСМ C1381B .
  • Зажигание включено.
  • Используя диагностический сканер, очистите BCM код неисправности с.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку BCM.

Установлен ли код неисправности C113A:11 в BCM?
Да ПЕРЕЙТИ на А4
Нет ПЕРЕЙТИ к A9

A4 ПРОВЕРЬТЕ СИСТЕМНЫЙ КОНТРОЛЛЕР ИНВЕРТОРА (ISC) НА КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ
  • Зажигание ВЫКЛ.
  • Отключение системного контроллера инвертора (ISC) C199A .
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку BCM.

Установлен ли код неисправности C113A:11 в BCM?
Да ПЕРЕЙТИ к A5
Нет ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему,
СМ.: Входные и выходные органы управления модуля управления силовым агрегатом (PCM) (303-14C Electronic Engine Controls, Diagnose and Testing).
Точный тест З.

A5 ПРОВЕРЬТЕ ЦЕПИ СИГНАЛА ВКЛЮЧЕНИЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Отключить млрд кубометров C2280E .
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1381B-21 Земля
    C199A-13 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ к A6
Нет ОТРЕМОНТИРУЙТЕ цепь.

A6 ПРОВЕРЬТЕ ЦЕПИ СИГНАЛА ПРОБУЖДЕНИЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1381B-21 Земля
    C199A-13 Земля

Напряжение есть?
Да ПЕРЕЙТИ на A7
Нет ОТРЕМОНТИРУЙТЕ цепь.

A7 ПРОВЕРЬТЕ ЦЕПИ СИГНАЛА ПРОБУЖДЕНИЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1381B-21 C199A-3
    C199A-13 C2280E-10

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ к A8
Нет ОТРЕМОНТИРУЙТЕ цепь.

A8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все разъемы BCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы BCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый BCM.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

A9 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ECM (МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы ECM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы ECM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему,
VIN требуется для доступа к Guided Routine (PCM)
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ B: P06A6, P06A7, P06A8, P06B1, P06A9, P0A23, P0A18, P0E51

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P06A6:00 Диапазон/характеристики цепи эталонного напряжения датчика «A»: нет информации о подтипе Этот код неисправности устанавливается, когда указывается неисправность внутреннего источника питания.
SOBDMC P06A7:00 Диапазон/характеристики цепи эталонного напряжения датчика «B»: нет информации о подтипе Этот код неисправности устанавливается, когда указывается неисправность внутреннего источника питания.
SOBDMC P06A8:00 Диапазон/характеристики цепи эталонного напряжения датчика «C»: нет информации о подтипе Этот код неисправности устанавливается, когда указывается неисправность внутреннего источника питания.
SOBDMC P06B1:00 Низкое напряжение в цепи источника питания датчика «А»: нет информации о подтипе Этот код неисправности устанавливается, когда указывается неисправность внутреннего источника питания.
SOBDMC P06A9:00 Диапазон/характеристики цепи эталонного напряжения датчика «D»: нет информации о подтипе Этот DTC устанавливается, когда напряжение питания 5 В резольвера генератора выходит за допустимые пределы.
SOBDMC P0A23:00 Диапазон/характеристики цепи датчика крутящего момента генератора: нет информации о подтипе Этот код неисправности устанавливается, когда датчик тока генератора выходит за допустимые пределы.
SOBDMC P0A18:00 Диапазон/характеристики цепи датчика крутящего момента двигателя: нет информации о подтипе Этот DTC устанавливается при наличии внутренней проблемы в системном контроллере инвертора (ISC).
SOBDMC P0E51:00 Цепь датчика тока преобразователя постоянного тока «А»: нет информации о подтипе Этот DTC устанавливается, если напряжение питания датчика тока индуктора превышает калиброванный диапазон.

Возможные источники

  • Проводка, клеммы или разъемы
  • Калибровка системного контроллера инвертора (ISC)
  • Системный контроллер инвертора (ISC)
B1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера извлеките все коды DTC системного контроллера инвертора (ISC).

Имеются ли коды DTC контроллера системы инвертора (ISC), отличные от P06A6:00, P06A7:00, P06A8:00, P06B1:00, P06A9, P0A23, P0A18 или P0E51 присутствуют?
Да ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу кодов DTC в этом разделе.
Нет Только для DTC P06A6:00, P06A7:00, P06A8:00, P06B1:00, P06A9, P0A23, P0A18 или P0E51 ПЕРЕЙДИТЕ к B2

B2 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ к B3
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

B3 ОЧИСТИТЕ И ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера удалите все коды DTC контроллера системы инвертора (ISC).
  • С помощью диагностического сканера извлеките все коды DTC системного контроллера инвертора (ISC).

Присутствуют ли коды DTC P06A6:00, P06A7:00, P06A8:00, P06B1:00, P06A9, P0A23, P0A18 или P0E51?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ C: P0563

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0563:00 Высокое напряжение системы: нет информации о подтипе Этот DTC устанавливается, когда внутренние напряжения процессора превышают откалиброванный диапазон.

Возможные источники

  • Внешнее избыточное напряжение
  • 24-вольтовый пусковой импульс
  • Системный контроллер инвертора (ISC)
C1 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание ВЫКЛ.

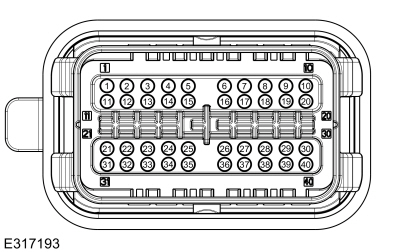

  • Отключение системного контроллера инвертора (ISC) C199A .
  • Зажигание включено.
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-14 Земля

Напряжение выше 10,5 В?
Да ПЕРЕЙТИ на С2
Нет ПРОВЕРЬТЕ симптом низкого напряжения.
С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).

C2 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-14 Земля

Напряжение меньше 16В?
Да ПЕРЕЙТИ на С3
Нет ДИАГНОСТИРОВАТЬ симптом высокого напряжения.
С помощью диагностического сканера сотрите коды DTC системного контроллера инвертора.

C3 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание ВЫКЛ.
  • Подключение системного контроллера инвертора (ISC) C199A .
  • Зажигание включено.
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • Позвольте системному контроллеру инвертора (ISC) завершить обычную последовательность отключения питания.
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Был ли код DTC P0563 считан системным контроллером инвертора (ISC)?
Да Код DTC P0563 часто устанавливается после запуска двигателя от внешнего источника. А цикл ключа, за которым следует стирание DTC, как ожидается, приведет к стиранию этого DTC, если DTC постоянно возвращается, УСТАНОВИТЕ новый системный контроллер инвертора. (ИСК).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет Проверка завершена, ошибок не обнаружено.

ТОЧНЫЙ ТЕСТ D: P0600:49, P0600:88, P060A:86, P060A:88

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0600:49 Канал последовательной связи: внутренняя электронная неисправность Этот код неисправности устанавливается при возникновении внутренней ошибки.
SOBDMC P0600:88 Канал последовательной связи: шина выключена Этот код неисправности устанавливается при возникновении внутренней ошибки.
SOBDMC P060A: 86 Производительность процессора мониторинга модуля внутреннего управления: недействительный сигнал Этот код неисправности устанавливается при возникновении внутренней ошибки.
SOBDMC P060A: 88 Производительность процессора мониторинга модуля внутреннего управления: шина отключена Этот код неисправности устанавливается при возникновении внутренней ошибки.

Возможные источники

  • Калибровка системного контроллера инвертора (ISC)
  • Системный контроллер инвертора (ISC)
D1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствуют ли какие-либо DTC контроллера системы инвертора (ISC), кроме P0600:49, P0600:88, P060A:86 или P060A:88?
Да ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу кодов DTC в этом разделе.
Нет Только для DTC P0600:49, P0600:88, P060A:86 или P060A:88 ПЕРЕЙДИТЕ к D2

D2 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙДИТЕ к D3
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

D3 ОЧИСТИТЕ И ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Имеются ли коды DTC P0600:49, P0600:88, P060A:86 или P060A:88?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ E: P060A:44, P060A:47

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P060A: 44 Производительность процессора мониторинга модуля внутреннего управления: сбой памяти данных Этот код неисправности устанавливается при возникновении внутренней ошибки.
SOBDMC P060A: 47 Производительность процессора мониторинга модуля внутреннего управления: отказ сторожевого устройства/защитного микроконтроллера Этот код неисправности устанавливается при возникновении внутренней ошибки.

Возможные источники

  • Калибровка системного контроллера инвертора (ISC)
  • Системный контроллер инвертора (ISC)
E1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствуют ли какие-либо DTC контроллера системы инвертора (ISC), кроме P060A:44 или P060A:47?
Да ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу кодов DTC в этом разделе.
Нет Только для DTC P060A:44 или P060A:47 ПЕРЕЙДИТЕ к E2

E2 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ на E3
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

E3 ОЧИСТИТЕ И ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствуют ли коды DTC P060A:44 или P060A:47 в системном контроллере инвертора (ISC)?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ F: P060B:47, P060B:62

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P060B: 47 Производительность аналогово-цифровой обработки модуля внутреннего управления: отказ сторожевого устройства/защитного микроконтроллера Этот код неисправности устанавливается при возникновении внутренней ошибки.
SOBDMC P060B: 62 Производительность аналогово-цифровой обработки модуля внутреннего управления: сбой сравнения сигналов Этот код неисправности устанавливается при возникновении внутренней ошибки.

Возможные источники

  • Калибровка системного контроллера инвертора (ISC)
  • Перемежающаяся проблема с низковольтной проводкой
  • Проводка, клеммы или разъемы
  • Системный контроллер инвертора (ISC)
F1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствуют ли какие-либо DTC контроллера системы инвертора (ISC), кроме P060B:47 или P060B:62?
Да ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу кодов DTC в этом разделе.
Нет Только для DTC P060B:47 или P060B:62 ПЕРЕЙДИТЕ к F2

F2 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ КОНТРОЛЛЕРА СИСТЕМЫ ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ к F3
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

F3 ОЧИСТИТЕ И ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствуют ли коды DTC P060B:47 или P060B:62 в системном контроллере инвертора (ISC)?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ G: P060C:41, P060C:42, P060C:44, P060C:47

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P060C:41 Производительность основного процессора модуля внутреннего управления: общая ошибка контрольной суммы Этот код неисправности устанавливается при возникновении внутренней ошибки.
SOBDMC P060C:42 Производительность основного процессора модуля внутреннего управления: общий сбой памяти Этот код неисправности устанавливается при возникновении внутренней ошибки.
SOBDMC P060C:44 Производительность главного процессора модуля внутреннего управления: сбой памяти данных Этот код неисправности устанавливается при возникновении внутренней ошибки.
SOBDMC P060C: 47 Производительность основного процессора модуля внутреннего управления: отказ сторожевого таймера/микроконтроллера безопасности Этот код неисправности устанавливается при возникновении внутренней ошибки.

Возможные источники

  • Калибровка системного контроллера инвертора (ISC)
  • Системный контроллер инвертора (ISC)
G1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) КОНТРОЛЛЕРА СИСТЕМЫ ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Имеются ли какие-либо коды DTC системного контроллера инвертора (ISC), кроме P060C:41, P060C:42, P060C:44 или P060C:47?
Да ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу кодов DTC в этом разделе.
Нет Только для DTC P060C:41, P060C:42, P060C:44 или P060C:47 ПЕРЕЙДИТЕ к G2

G2 ПРОВЕРЬТЕ КАЛИБРОВОЧНЫЕ УРОВНИ ВСЕХ МОДУЛЕЙ CAN
  • Убедитесь, что все модули CAN имеют последний уровень калибровки.

Все ли модули CAN соответствуют последнему уровню калибровки?
Да ПЕРЕЙТИ на G3
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

G3 ОЧИСТИТЕ И ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствуют ли коды DTC P060C:41, P060C:42, P060C:44 или P060C:47 в системном контроллере инвертора (ISC)?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ H: P0613:86, P0613:92

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0613:86 Процессор TCM: неверный сигнал Этот код неисправности устанавливается, когда возникает внутренняя ошибка или устанавливаются другие коды неисправности.
SOBDMC P0613:92 Процессор TCM: производительность или неправильная работа Этот код неисправности устанавливается, когда возникает внутренняя ошибка или устанавливаются другие коды неисправности.

Возможные источники

  • Другие DTC контроллера системы инвертора (ISC)
  • Калибровка системного контроллера инвертора (ISC)
  • Системный контроллер инвертора (ISC)
H1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)

ПРИМЕЧАНИЕ: P0613 обычно устанавливается в результате других кодов неисправности, которые следует диагностировать в первую очередь. P0613 редко устанавливается один.

  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствуют ли какие-либо DTC контроллера системы инвертора (ISC), кроме P0613:86 или P0613:92?
Да ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу кодов DTC в этом разделе.
Нет Только для DTC P0613:86 или P0613:92 ПЕРЕЙДИТЕ к H2

H2 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ к H3
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

H3 ОЧИСТИТЕ И ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Является ли DTC P0613:86 или P0613:92 единственным DTC, присутствующим в системном контроллере инвертора (ISC)?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, и это единственный DTC, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет ПРОВЕРЬТЕ любые другие оставшиеся коды DTC контроллера системы инвертора (ISC).

ТОЧНЫЙ ТЕСТ I: P064F

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P064F: 00 Обнаружено несанкционированное программное обеспечение/калибровка: нет информации о подтипе Этот код неисправности устанавливается, если системный контроллер инвертора (ISC) не был прошит программным обеспечением, предназначенным для производства.

Возможные источники

  • Калибровка системного контроллера инвертора (ISC)
I1 ПЕРЕПРОГРАММИРОВАНИЕ ИЛИ ОБНОВЛЕНИЕ КАЛИБРОВКИ
  • Перепрограммируйте или обновите калибровку.
  • Перепрограммируйте блок идентификации автомобиля (VID) (используйте в качестве встроенных данных).

Программирование системного контроллера инвертора (ISC) прошло успешно?
Да ПЕРЕЙТИ на I2
Нет ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, УБЕДИТЕСЬ, что 12 В Программа технического обслуживания установлена ​​на транспортном средстве, проверьте соединения CAN, затем попробуй перепрошить.
СМ.: Программирование модуля (418-01 Конфигурация модуля, общие процедуры).

I2 ОЧИСТИТЕ И ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствует ли код DTC P064F:00 в системном контроллере инвертора (ISC)?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, необходимо обратиться за дополнительной помощью. Ссылаться на Процесс обслуживания, ремонта и технической помощи. Данные транспортного средства рекордер (VDR) или аналогичный рекордер также может быть полезен.
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ J: P06B8

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P06B8:00 Ошибка энергонезависимой оперативной памяти (NVRAM) модуля внутреннего управления: нет информации о подтипе Этот код неисправности устанавливается при возникновении внутренней ошибки.

Возможные источники

  • Калибровка системного контроллера инвертора (ISC)
  • Системный контроллер инвертора (ISC)
J1 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ КОНТРОЛЛЕРА СИСТЕМЫ ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ к J2
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

J2 ОЧИСТИТЕ И ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствует ли код DTC P06B8:00 в системном контроллере инвертора (ISC)?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ K: P0886, P0887

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0886:00 Низкое напряжение в цепи управления реле питания TCM: нет информации о подтипе Этот код неисправности устанавливается при обнаружении короткого замыкания на массу в цепи управления реле.
SOBDMC P0887:00 Цепь управления реле питания TCM: высокий уровень сигнала: нет информации о подтипе Этот DTC устанавливается при обнаружении короткого замыкания на цепь питания или обрыва в цепи управления реле.

Возможные источники

  • Проводка, клеммы или разъемы
  • концерн BCMC
K1 ПРОВЕРКА НА НИЗКОЕ НАПРЯЖЕНИЕ BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРИМЕЧАНИЕ: Выключите зажигание на 5 минут перед выполнением самопроверки или удалением кодов DTC.

ПРИМЕЧАНИЕ: DTC P0887 может быть установлен в результате низкого напряжения 12 В. проблемы с аккумулятором или ослабление соединения с аккумулятором 12 В или заземлением.

ПРИМЕЧАНИЕ: Коды DTC P0562 и U3003 могут быть установлены в любом модуле в дополнение к DTC P0887, установленному в системном контроллере инвертора (ISC). Диагностируйте все остальные коды DTC низкого напряжения 12 В, прежде чем приступать к этому точечному тесту.

  • Зажигание включено.
  • С помощью диагностического сканера извлеките все коды DTC.

Имеются ли какие-либо коды неисправности, связанные с наличием аккумуляторной батареи 12 В?
Да ПРОВЕРЬТЕ все коды DTC аккумуляторной батареи 12 В.
Нет ИДТИ на К2

K2 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) КОНТРОЛЛЕРА СИСТЕМЫ НИЗКОГО НАПРЯЖЕНИЯ ИНВЕРТОРА (ISC)

ПРИМЕЧАНИЕ: Цикл ключа очень важен, код неисправности не будет удален, пока цикл ключа не будет завершен.

  • Зажигание ВЫКЛ.
  • Подожди 5 минут.
  • Зажигание включено.
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствуют ли коды DTC P0886 или P0887 в системном контроллере инвертора (ISC)?
Да ИДТИ на К3
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

K3 ПРОВЕРЬТЕ АККУМУЛЯТОР И СИСТЕМУ ЗАРЯДКИ
  • Проверьте напряжение аккумуляторной батареи и системы зарядки.
    СМ.: Технические характеристики (414-01 Аккумулятор, Монтаж и кабели, Технические характеристики).

Соответствуют ли напряжения аккумулятора и системы зарядки спецификации?
Да ИДТИ на К4
Нет РЕМОНТ при необходимости.
СМ.: Аккумулятор (414-01 Аккумулятор, Монтаж и кабели, Диагностика и тестирование). Сотрите DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

K4 ПРОВЕРЬТЕ ЦЕПЬ TCMRC НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключение системного контроллера инвертора (ISC) C199A .
  • Отключить BCMC С1002 .
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1002-9 C199A-14

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ на К5
Нет С помощью электрической схемы УСТРАНИТЕ разрыв цепи.

K5 ПРОВЕРЬТЕ ЦЕПЬ TCMRC НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-14 Земля

Сопротивление больше 10 кОм?
Да ИДТИ в К6
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание.

K6 ПРОВЕРЬТЕ ЦЕПЬ TCMRC НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-14 Земля

Напряжение есть?
Да С помощью электрической схемы УСТРАНИТЕ короткое замыкание.
Нет ПЕРЕЙТИ на К7

K7 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы системного контроллера инвертора (ISC).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы системного контроллера инвертора (ISC). Убедитесь, что они установлены и зафиксированы правильно.
  • Соединять BCMC С1002 .
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ИДТИ в К8
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

K8 ПЕРИОДИЧЕСКАЯ ПРОВЕРКА
  • Доступ к СОБДМК и контролировать VPWR (В) ПИД

  • Во время наблюдения PID выполняют следующие действия:
    • Аккуратно покачивайте всю доступную проводку и разъемы, связанные с системным контроллером инвертора (ISC)
    • Wiggle разъемы и жгуты проводов системного контроллера инвертора (ISC)
    • Ищите внезапные изменения напряжения, когда жгут проводов и разъемы шевелятся.

Есть ли опасения?
Да РЕМОНТ при необходимости. УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку
Нет ИДТИ на К9

K9 ПРОВЕРЬТЕ ЦЕПИ VPWR СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC) НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключение системного контроллера инвертора (ISC) C199A .
  • Отключить BCMC С1002 .
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1002-27 C199A-39
    C1002-27 C199A-40

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ в К10
Нет С помощью электрической схемы УСТРАНИТЕ разрыв цепи.

K10 ПРОВЕРЬТЕ ЦЕПИ VPWR СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC) НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-39 Земля
    C199A-40 Земля

Напряжение есть?
Да С помощью электрической схемы УСТРАНИТЕ короткое замыкание.
Нет ПЕРЕЙТИ в К11

K11 ПРОВЕРЬТЕ ЦЕПЬ ISP-R СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC) НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключить БДЖБ C1035A .
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1002-2 C199A-4
    C1035A-37 C199A-4

Сопротивление меньше 5 Ом?
Да ИДТИ в К12
Нет С помощью электрической схемы УСТРАНИТЕ разрыв цепи.

K12 ПРОВЕРЬТЕ ЦЕПЬ ISP-R СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC) НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-4 Земля

Напряжение есть?
Да С помощью электрической схемы УСТРАНИТЕ короткое замыкание.
Нет ПЕРЕЙТИ на К13

K13 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ISP-R КОНТРОЛЛЕРА СИСТЕМЫ ИНВЕРТОРА (ISC)
  • Зажигание ВЫКЛ.
  • Подсоедините перемычку с предохранителем на 5 ампер между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-14 Земля
  • Зажигание включено.
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-39 Земля
    C199A-40 Земля

Напряжение выше 10,5 В?
Да
СМ.: Входные и выходные органы управления модуля управления силовым агрегатом (PCM) (303-14C Electronic Engine Controls, Diagnose and Testing).
Точный тест З.
Нет УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).

ТОЧНЫЙ ТЕСТ L: P0A1A:06

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0A1A: 06 Модуль управления генератором: отказы на основе алгоритма Этот код неисправности устанавливается, когда крутящий момент генератора превышает откалиброванное пороговое значение.

Возможные источники

  • Калибровка системного контроллера инвертора (ISC)
  • Системный контроллер инвертора (ISC)
L1 ВЫПОЛНЕНИЕ САМОПРОВЕРКИ КОНТРОЛЛЕРА СИСТЕМЫ ИНВЕРТОРА (ISC)

ПРИМЕЧАНИЕ: P0A1A:06 обычно устанавливается в результате других кодов неисправности. что нужно диагностировать в первую очередь. P0A1A:06 редко устанавливается отдельно.

  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC) и запишите все коды DTC.

Присутствуют ли какие-либо коды DTC контроллера системы инвертора (ISC), кроме P0A1A:06?
Да ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу кодов DTC в этом разделе.
Нет Только для DTC ПЕРЕЙДИТЕ к L2

L2 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ на L3
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

L3 ОЧИСТИТЕ И ПРОВЕРЬТЕ DTCS СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Является ли DTC P0A1A:06 единственным DTC, присутствующим в системном контроллере инвертора (ISC)?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ М: P0A1D:08

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0A1D: 08 Модуль управления трансмиссией Hybrid/EV «A»: сбои сигнала/сообщения шины Этот код неисправности устанавливается при обнаружении проблемы калибровки программного обеспечения.

Возможные источники

  • Калибровка системного контроллера инвертора (ISC)
M1 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ на M2
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

M2 ОЧИСТИТЕ И ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствует ли код DTC P0A1D:08 в системном контроллере инвертора (ISC)?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, перепрошить системный контроллер инвертора (ISC) с помощью последняя калибровка. Если проблема не устранена после перепрошивки, необходимо обратиться за дополнительной помощью. ОБРАЩАЙТЕСЬ В СЛУЖБУ РЕМОНТ И Процесс технической помощи. Регистратор данных транспортного средства (VDR) или аналогичный регистратор тоже может пригодиться.
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ N: P0A2F:94, P0D32

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0A2F: 94 Приводной двигатель «A» перегревается: непредвиденная работа Этот код неисправности устанавливается из-за повышенной температуры в коробке передач.
SOBDMC P0D32:00 Перегрев преобразователя постоянного тока в постоянный: нет информации о подтипе Этот DTC устанавливается, когда показания температуры индуктора превышают откалиброванное пороговое значение.

Возможные источники

  • Проводка, клеммы или разъемы
  • Уровень или температура трансмиссионной жидкости
  • Система охлаждения трансмиссии
  • Индуктор
  • Трансмиссия в сборе
N1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствует ли код DTC P0A2F:94 или P0D32 в системном контроллере инвертора (ISC)?
Да ПЕРЕЙТИ на N2
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

N2 ПРОВЕРЬТЕ УРОВЕНЬ ЖИДКОСТИ В АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

ПРИМЕЧАНИЕ: Низкий уровень жидкости автоматической коробки передач может привести к перегреву тягового двигателя.

  • Проверьте уровень и состояние жидкости автоматической коробки передач.
    СМ.: Проверка уровня трансмиссионной жидкости (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Общие процедуры).

Уровень и состояние трансмиссионной жидкости в норме?
Да ПЕРЕЙТИ на N3
Нет ПРОВЕРЬТЕ проблему охлаждения трансмиссии.
СМ.: Автоматическая коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Диагностика и проверка).

N3 ПРОВЕРЬТЕ КОРРЕЛЯЦИЮ ДАТЧИКА ТЕМПЕРАТУРЫ КОРОБКИ ПЕРЕДАЧ
  • Доступ к СОБДМК и контролировать GCLTEMP (градус С) ПИД

  • Доступ к СОБДМК и контролировать TFT (градус С) ПИД

  • Доступ к СОБДМК и контролировать MCLTEMP (градус С) ПИД

  • Доступ к СОБДМК и контролировать ВВК_ТЕМП (градус С) ПИД

  • Проведите дорожное испытание автомобиля, контролируя PID.

Был ли какой-либо из отслеживаемых PID выше? 266 °F ( 130 °C) во время дорожного испытания?
Да ПРОВЕРЬТЕ проблему охлаждения трансмиссии.
СМ.: Автоматическая коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Диагностика и проверка).
Нет ПЕРЕЙТИ на N4

N4 ПРОВЕРЬТЕ ЦЕПЬ СИГНАЛА ТЕМПЕРАТУРЫ ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Отключить коробку передач C1111 .
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-14 Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на N5
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание.

N5 ПРОВЕРЬТЕ ЦЕПЬ ВОЗВРАТА ТЕМПЕРАТУРЫ ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-4 Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на N6
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание.

N6 ПРОВЕРЬТЕ ЦЕПЬ СИГНАЛА ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-35 Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на N7
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание.

N7 ПРОВЕРЬТЕ ОБРАТНУЮ ЦЕПЬ ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-25 Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на N8
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание.

N8 ПРОВЕРЬТЕ ЦЕПЬ СИГНАЛА ТЕМПЕРАТУРЫ ТРАНСМИССИОННОЙ ЖИДКОСТИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Отсоедините термистор трансмиссионной жидкости C1032 .
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-34 Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на N9
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание.

N9 ПРОВЕРЬТЕ ЦЕПЬ ВОЗВРАТА ТЕМПЕРАТУРЫ ТРАНСМИССИОННОЙ ЖИДКОСТИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-24 Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на N10
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание.

N10 ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЦЕПЬ ИНДУКТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-15 Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на N11
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание.

N11 ПРОВЕРЬТЕ ОБРАТНУЮ ЦЕПЬ ИНДУКТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-5 Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на N12
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание.

N12 ПЕРИОДИЧЕСКАЯ ПРОВЕРКА
  • Доступ к СОБДМК и контролировать GCLTEMP (градус С) ПИД

  • Доступ к СОБДМК и контролировать TFT (градус С) ПИД

  • Доступ к СОБДМК и контролировать MCLTEMP (градус С) ПИД

  • Доступ к СОБДМК и контролировать ВВК_ТЕМП (градус С) ПИД

  • Наблюдая за PID, выполните следующее:
    • Слегка постучите по коробке передач разъем и пошевелить доступный жгут от коробки передач в сборе с системным контроллером инвертора (ISC)
    • Пошевелите разъем узла коробки передач
    • Ищите внезапные изменения температуры, когда жгут проводов и разъемы шевелятся.

Есть ли опасения?
Да РЕМОНТ при необходимости. УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку
Нет ПЕРЕЙТИ на N13

N13 ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ ГЕНЕРАТОРА
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 14, сторона компонентов C1111 контакт 4, сторона компонентов
  • Запишите результат измерения и сравните с ожидаемыми значениями температуры ниже:
    • -40 °F ( -40 °C) 1695,776 кОм - 2302,415 кОм
    • -31 °F ( -35 °C) 1194,043 кОм - 1598,148 кОм
    • -22 °F ( -30 °C) 852,9844 кОм - 1126,096 кОм
    • -13 °F ( -25 °C) 617,6642 кОм - 804,7572 кОм
    • -4 °F ( -20 °C) 453,0069 кОм - 582,8025 кОм
    • 5 °F ( -15 °C) 336,2607 кОм - 427,3758 кОм
    • 14 °F ( -10 °C) 252,446 кОм - 317,117 кОм
    • 23 °F ( -5 °C) 191,5609 кОм - 237,9395 кОм
    • 32 °F ( °C) 146,8371 кОм - 180,419 кОм
    • 41 °F ( 5 °C) 113,637 кОм - 138,172 кОм
    • 50 °F ( 10 °C) 88,743 кОм - 106,82 кОм
    • 59 °F ( 15 °C) 69,9003 кОм - 83,3236 кОм
    • 68 °F ( 20 °C) 55,5087 кОм - 65,5487 кОм
    • 77 °F ( 25 °C) 44,4225 кОм - 51,9824 кОм
    • 86 °F ( 30 °C) 35,8128 кОм - 41,5406 кОм
    • 95 °F ( 35 °C) 29,0745 кОм - 33,4388 кОм
    • 104 °F ( 40 °C) 23,7617 кОм - 27,1044 кОм

Сопротивление соответствует спецификации?
Да ПЕРЕЙТИ на N14
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

N14 ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 15, сторона компонентов C1111 контакт 5, сторона компонентов
  • Запишите результат измерения и сравните с ожидаемыми значениями температуры ниже:
    • -40 °F ( -40 °C) 1695,776 кОм - 2302,415 кОм
    • -31 °F ( -35 °C) 1194,043 кОм - 1598,148 кОм
    • -22 °F ( -30 °C) 852,9844 кОм - 1126,096 кОм
    • -13 °F ( -25 °C) 617,6642 кОм - 804,7572 кОм
    • -4 °F ( -20 °C) 453,0069 кОм - 582,8025 кОм
    • 5 °F ( -15 °C) 336,2607 кОм - 427,3758 кОм
    • 14 °F ( -10 °C) 252,446 кОм - 317,117 кОм
    • 23 °F ( -5 °C) 191,5609 кОм - 237,9395 кОм
    • 32 °F ( °C) 146,8371 кОм - 180,419 кОм
    • 41 °F ( 5 °C) 113,637 кОм - 138,172 кОм
    • 50 °F ( 10 °C) 88,743 кОм - 106,82 кОм
    • 59 °F ( 15 °C) 69,9003 кОм - 83,3236 кОм
    • 68 °F ( 20 °C) 55,5087 кОм - 65,5487 кОм
    • 77 °F ( 25 °C) 44,4225 кОм - 51,9824 кОм
    • 86 °F ( 30 °C) 35,8128 кОм - 41,5406 кОм
    • 95 °F ( 35 °C) 29,0745 кОм - 33,4388 кОм
    • 104 °F ( 40 °C) 23,7617 кОм - 27,1044 кОм

Сопротивление соответствует спецификации?
Да ПЕРЕЙТИ на N15
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

N15 ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ ТРАНСМИССИОННОЙ ЖИДКОСТИ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 34, сторона компонентов C1111 контакт 24, сторона компонентов
  • Запишите результат измерения и сравните с ожидаемыми значениями температуры ниже:
    • -40 °F ( -40 °C) 761,450 кОм - 1088,592 кОм
    • -31 °F ( -35 °C) 559,880 кОм - 787,694 кОм
    • -22 °F ( -30 °C) 415,939 кОм - 576,163 кОм
    • -13 °F ( -25 °C) 312,030 кОм - 425,762 кОм
    • -4 °F ( -20 °C) 236,246 кОм - 317,672 кОм
    • 5 °F ( -15 °C) 180,434 кОм - 239,199 кОм
    • 14 °F ( -10 °C) 138,950 кОм - 181,676 кОм
    • 23 °F ( -5 °C) 107,846 кОм - 139,124 кОм
    • 32 °F ( °C) 83,220 кОм - 107,372 кОм
    • 41 °F ( 5 °C) 66,256 кОм - 83,573 кОм
    • 50 °F ( 10 °C) 52,429 кОм - 65,544 кОм
    • 59 °F ( 15 °C) 41,772 кОм - 51,777 кОм
    • 68 °F ( 20 °C) 33,497 кОм - 41,183 кОм
    • 77 °F ( 25 °C) 26,935 кОм - 33,065 кОм
    • 86 °F ( 30 °C) 21,885 кОм - 26,620 кОм
    • 95 °F ( 35 °C) 17,875 кОм - 21,556 кОм
    • 104 °F ( 40 °C) 14,673 кОм - 17,553 кОм
    • 113 °F ( 45 °C) 12,103 кОм - 14,369 кОм
    • 122 °F ( 50 °C) 10,029 кОм - 11,822 кОм
    • 131 °F ( 55 °С) 8 347 Ом - 9 774 Ом
    • 140 °F ( 60 °C) 7084 Ом - 8012 Ом
    • 149 °F ( 65 °C) 5 945 Ом - 6 718 Ом
    • 158 °F ( 70 °C) 5013 Ом - 5658 Ом
    • 167 °F ( 75 °C) 4 245 Ом - 4 785 Ом
    • 176 °F ( 80 °C) 3610 Ом - 4064 Ом
    • 185 °F ( 85 °C) 3083 Ом - 3466 Ом
    • 194 °F ( 90 °C) 2642 Ом - 2966 Ом
    • 203 °F ( 95 °C) 2 274 Ом - 2 548 Ом
    • 212 °F ( 100 °С) 1963 Ом - 2197 Ом
    • 221 °F ( 105 °С) 1701 Ом - 1900 Ом
    • 230 °F ( 110 °C) 1479 Ом - 1649 Ом
    • 239 °F ( 115 °C) 1290 Ом - 1435 Ом
    • 248 °F ( 120 °C) 1129 Ом - 1253 Ом
    • 257 °F ( 125 °С) 990 Ом - 1098 Ом
    • 266 °F ( 130 °С) 871 Ом - 964 Ом
    • 275 °F ( 135 °С) 768 Ом - 850 Ом
    • 284 °F ( 140 °С) 678 Ом - 752 Ом
    • 293 °F ( 145 °С) 600 Ом - 667 Ом
    • 302 °F ( 150 °С) 532 Ом - 593 Ом

Сопротивление соответствует спецификации?
Да ПЕРЕЙТИ на N16
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

N16 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ТЕРМИСТОРА ИНДУКТОРА ПЕРЕДАЧИ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 15, сторона компонентов C1111 контакт 5, сторона компонентов
  • Запишите результат измерения и сравните с ожидаемыми значениями температуры ниже:
    • -40 °F ( -40 °C) 1480 кОм - 2008 кОм
    • -31 °F ( -35 °C) 1068 кОм - 1429 кОм
    • -22 °F ( -30 °C) 779,9 кОм - 1029 кОм
    • -13 °F ( -25 °C) 575,9 кОм - 749,9 кОм
    • -4 °F ( -20 °C) 429,7 кОм - 552,5 кОм
    • 5 °F ( -15 °C) 323,8 кОм - 246,3 кОм
    • 14 °F ( -10 °C) 246,3 кОм - 309,2 кОм
    • 23 °F ( -5 °C) 189 кОм - 234,7 кОм
    • 32 °F ( °C) 146,3 кОм - 179,7 кОм
    • 41 °F ( 5 °C) 114,1 кОм - 138,6 кОм
    • 50 °F ( 10 °C) 89,47 кОм - 107,8 кОм
    • 59 °F ( 15 °C) 70,93 кОм - 84,52 кОм
    • 68 °F ( 20 °C) 56,56 кОм - 66,76 кОм
    • 77 °F ( 25 °C) 45,4 кОм - 53,11 кОм
    • 86 °F ( 30 °C) 35,69 кОм - 42,54 кОм
    • 95 °F ( 35 °C) 29,83 кОм - 34,3 кОм
    • 104 °F ( 40 °C) 24,4 кОм - 27,82 кОм

Сопротивление соответствует спецификации?
Да В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя. УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

ТОЧНЫЙ ТЕСТ O: P0A37:64, P0A38, P0A39

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0A37: 64 Диапазон/характеристики цепи датчика температуры генератора: ошибка достоверности сигнала Этот код неисправности устанавливается, когда разница температур между катушкой генератора датчик температуры и датчики трансмиссионной жидкости и катушки двигателя.
SOBDMC P0A38:00 Низкий уровень сигнала в цепи датчика температуры генератора: нет информации о подтипе Этот код неисправности устанавливается при обнаружении короткого замыкания на массу в цепи датчика температуры генератора.
SOBDMC P0A39:00 Высокий уровень сигнала в цепи датчика температуры генератора: нет информации о подтипе Этот код неисправности устанавливается при обнаружении короткого замыкания на цепь питания или обрыва цепи датчика температуры генератора.

Возможные источники

  • Проводка, клеммы или разъемы
  • Трансмиссия в сборе
  • Калибровка системного контроллера инвертора (ISC)
O1 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ КОНТРОЛЛЕРА СИСТЕМЫ ИНВЕРТОРА (ISC)

ПРИМЕЧАНИЕ: DTC P0A37 может быть установлен из-за внешнего нагревателя блока цилиндров после продажи, в таких случаях DTC P0A37 можно игнорировать.

  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, перейти к O2
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

O2 ПРОВЕРЬТЕ УРОВЕНЬ ЖИДКОСТИ В АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

ПРИМЕЧАНИЕ: Низкий уровень жидкости автоматической коробки передач может привести к перегреву тягового двигателя.

  • Убедитесь, что уровень жидкости автоматической коробки передач правильный.
    СМ.: Проверка уровня трансмиссионной жидкости (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Общие процедуры).

Уровень трансмиссионной жидкости правильный?
Да ПЕРЕЙДИТЕ к О3
Нет
СМ.: Автоматическая коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Диагностика и проверка).

O3 ПРОВЕРЬТЕ ИДЕНТИФИКАЦИЮ ПАРАМЕТРОВ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (PIDS)

ПРИМЕЧАНИЕ: Низкий уровень жидкости автоматической коробки передач может привести к перегреву тягового двигателя.

  • Выдержите автомобиль при температуре окружающей среды не менее 4 часов.
  • Доступ к СОБДМК и контролировать TFT (градус С) ПИД

  • Доступ к СОБДМК и контролировать GCLTEMP (градус С) ПИД


Находятся ли ФИД в пределах 15°C (27°F) друг от друга?
Да ИДТИ к О4
Нет ПЕРЕЙДИТЕ к O6

O4 ПЕРИОДИЧЕСКАЯ ПРОВЕРКА
  • Доступ к СОБДМК и контролировать TFT (градус С) ПИД

  • Доступ к СОБДМК и контролировать GCLTEMP (градус С) ПИД

  • Наблюдая за PID, выполните следующее:
    • Слегка постучите по коробке передач разъем и пошевелить доступный жгут от коробки передач в сборе с системным контроллером инвертора (ISC)
    • Пошевелите разъем узла коробки передач
    • Ищите внезапные изменения температуры, когда жгут проводов и разъемы шевелятся.

Есть ли опасения?
Да ОТРЕМОНТИРУЙТЕ электропроводку, если это необходимо. УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку
Нет ПЕРЕЙДИТЕ к O5

O5 ВИЗУАЛЬНАЯ ПРОВЕРКА РАЗЪЕМОВ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы системного контроллера инвертора (ISC).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
    • проникновение воды – установите новый разъем
  • Подсоедините разъемы системного контроллера инвертора (ISC). Убедитесь, что они установлены и зафиксированы правильно.
  • Пробная поездка и доведение автомобиля до рабочей температуры.
  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Присутствует ли код DTC P0A37, P0A38 или P0A39?
Да ПЕРЕЙДИТЕ к O6
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

O6 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ГЕНЕРАТОРА НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключение системного контроллера инвертора (ISC) C199B .
  • Отсоедините коробку передач HF45 C1111 .
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199B-4 C1111-14
    C199B-5 C1111-4

Сопротивления меньше 3 Ом?
Да ПЕРЕЙДИТЕ к O7
Нет С помощью электрической схемы УСТРАНИТЕ разрыв цепи. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

O7 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-14 Земля
    C1111-4 Земля

Сопротивления больше 10 кОм?
Да ПЕРЕЙДИТЕ к O9
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

O8 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА ВМЕСТЕ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-14 C1111-4

Сопротивление больше 10 кОм?
Да ПЕРЕЙДИТЕ к O9
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

O9 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-14 Земля
    C1111-4 Земля

Напряжение есть?
Да С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ на O10

O10 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ДАТЧИКА ТЕМПЕРАТУРЫ ГЕНЕРАТОРА
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 14, сторона компонентов C1111 контакт 4, сторона компонентов
  • Запишите результат измерения и сравните с ожидаемыми значениями температуры теплообменника ниже:
    • -40 °F ( -40 °C) 1695,776 кОм - 2302,415 кОм
    • -31 °F ( -35 °C) 1194,043 кОм - 1598,148 кОм
    • -22 °F ( -30 °C) 852,9844 кОм - 1126,096 кОм
    • -13 °F ( -25 °C) 617,6642 кОм - 804,7572 кОм
    • -4 °F ( -20 °C) 453,0069 кОм - 582,8025 кОм
    • 5 °F ( -15 °C) 336,2607 кОм - 427,3758 кОм
    • 14 °F ( -10 °C) 252,446 кОм - 317,117 кОм
    • 23 °F ( -5 °C) 191,5609 кОм - 237,9395 кОм
    • 32 °F ( °C) 146,8371 кОм - 180,419 кОм
    • 41 °F ( 5 °C) 113,637 кОм - 138,172 кОм
    • 50 °F ( 10 °C) 88,743 кОм - 106,82 кОм
    • 59 °F ( 15 °C) 69,9003 кОм - 83,3236 кОм
    • 68 °F ( 20 °C) 55,5087 кОм - 65,5487 кОм
    • 77 °F ( 25 °C) 44,4225 кОм - 51,9824 кОм
    • 86 °F ( 30 °C) 35,8128 кОм - 41,5406 кОм
    • 95 °F ( 35 °C) 29,0745 кОм - 33,4388 кОм
    • 104 °F ( 40 °C) 23,7617 кОм - 27,1044 кОм

Сопротивление соответствует спецификации?
Да ПЕРЕЙТИ на O11
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

O11 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 14, сторона компонентов Земля
    C1111 контакт 4, сторона компонентов Земля

Сопротивления больше 10 кОм?
Да ПЕРЕЙТИ на O12
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC) ПОВТОРИТЕ самопроверку.

O12 ВИЗУАЛЬНАЯ ПРОВЕРКА РАЗЪЕМА ТРАНСМИССИИ
  • Осмотрите трансмиссию HF45 C1111
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
    • проникновение воды – установите новый разъем
  • Подключить HF45 Трансмиссия C1111 .
  • Подсоедините все разъемы системного контроллера инвертора (ISC). Убедитесь, что они установлены и зафиксированы правильно.
  • Зажигание включено.
  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • Осторожно покачивайте все доступные провода и разъемы, связанные с системным контроллером инвертора (ISC).
  • Пробная поездка и доведение автомобиля до рабочей температуры.
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Присутствует ли код DTC P0A37, P0A38 или P0A39?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый жгут проводов низкого напряжения между Контроллер инверторной системы (ISC) и датчик скорости передачи резольвер.
УДАЛИТЕ коды DTC контроллера системы инвертора (ISC) и повторите самопроверку.
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ P: P0A3C:94

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0A3C: 94 Перегрев инвертора приводного двигателя «А»: непредвиденная работа Этот код неисправности устанавливается, когда модуль обнаруживает повышенную внутреннюю температуру.

Возможные источники

  • Проводка, клеммы или разъемы
  • Проблема охлаждения электротрансмиссии
P1 ПРОВЕРЬТЕ РАБОТУ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА И ЗАСЛОНКИ АКТИВНОЙ РЕШЕТКИ

ПРИМЕЧАНИЕ: Перед выполнением этого теста проверьте работу вентилятора охлаждения радиатора.

  • Убедитесь, что охлаждающий вентилятор и заслонки активной решетки работают правильно.

Активные заслонки решетки радиатора и охлаждающий вентилятор работают правильно?
Да ПЕРЕЙТИ к P2
Нет
СМ.: Охлаждение электрической трансмиссии (303-03D Electric Powertrain Охлаждение — гибридный электромобиль (HEV), диагностика и тестирование).

P2 ПРОВЕРЬТЕ УРОВЕНЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
  • Осмотрите охлаждающую жидкость.

Уровень охлаждающей жидкости правильный?
Да ПЕРЕЙТИ на P4
Нет
СМ.: Заполнение и удаление воздуха из системы охлаждения (303-03D Electric Охлаждение трансмиссии — гибридный электромобиль (HEV), общие процедуры).

P3 ПРОВЕРЬТЕ НЕДАВНЮЮ ЗАЛИВКУ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
  • Осмотрите охлаждающую жидкость на наличие признаков недавней заливки.

Была ли недавно заполнена система охлаждения?
Да ВЫПОЛНИТЕ процедуру заполнения системы, чтобы удалить воздух из системы, при необходимости добавьте охлаждающую жидкость.
ССЫЛАТЬСЯ к: Заполнение и прокачка системы охлаждения (303-03D Electric Powertrain Охлаждение — гибридный электромобиль (HEV), общие процедуры).
Нет ПЕРЕЙТИ на P4

P4 ПРОВЕРЬТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ НА ЗАГРЯЗНЕНИЕ
  • Осмотрите охлаждающую жидкость.

Загрязнена ли охлаждающая жидкость?
Да
СМ.: Заполнение и удаление воздуха из системы охлаждения (303-03D Electric Охлаждение трансмиссии — гибридный электромобиль (HEV), общие процедуры).
Нет ПЕРЕЙТИ на P5

P5 ПРОВЕРЬТЕ РАДИАТОР
  • Осмотрите радиатор на наличие препятствий.

Радиатор не забит?
Да РЕМОНТ при необходимости.
Нет ПЕРЕЙТИ на P6

P6 ПРОВЕРЬТЕ ШЛАНГИ СИСТЕМЫ ОХЛАЖДЕНИЯ ЭЛЕКТРОННОГО МОТОРА
  • Осмотрите шланги системы охлаждения электроники двигателя на наличие перегибов, утечек, неправильной прокладки или соединений.

Присутствует ли беспокойство?
Да РЕМОНТ при необходимости.
Нет ПЕРЕЙТИ на P7

P7 ПРОВЕРЬТЕ НА ВНУТРЕННИЕ И ВНЕШНИЕ УТЕЧКИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
  • Осмотрите систему охлаждения на наличие утечек.

Имеются ли утечки?
Да РЕМОНТ при необходимости.
Нет ПЕРЕЙТИ на P8

P8 АКТИВНАЯ КОМАНДА НАСОСА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
  • Зажигание включено.
  • Доступ к БЭКМ и контролировать COOL_PMP_B_CMD (%) ПИД

  • С помощью диагностического сканера активируйте команду насос охлаждающей жидкости до 100% в течение 5 минут. Убедитесь, что неисправный насос охлаждающей жидкости работает, чувствуя вибрацию насоса.
  • С помощью диагностического сканера выполните самопроверку BECM.

Код неисправности P0A06:00, P0A07:00, P0C73:00, P2D00:00, P2D01:00, P2D02:00, P2D03:00, и/или присутствует P2D04:00 ИЛИ неисправный насос охлаждающей жидкости?
Да ДИАГНОСТИРОВАТЬ BECM DTC s и/или неработающий насос охлаждающей жидкости.
СМ.: Высокое напряжение Аккумулятор, монтаж и кабели — гибридный электромобиль (HEV) (414-03A) Высоковольтная батарея, монтаж и кабели, диагностика и тестирование).
Нет ПЕРЕЙТИ на P9

P9 ПРОВЕРЬТЕ КОРРЕЛЯЦИЮ ДАТЧИКА ТЕМПЕРАТУРЫ КОНТРОЛЛЕРА СИСТЕМЫ ИНВЕРТОРА (ISC)
  • Выдержите автомобиль при температуре окружающей среды не менее 6 часов.
  • Зажигание включено.
  • Доступ к СОБДМК и контролировать G_PHTMP (градус С) ПИД

  • Доступ к СОБДМК и контролировать M_PHTMP (градус С) ПИД

  • Проведите дорожное испытание автомобиля, контролируя PID.

Индикация PID температуры выше 115°C (239°F)?
Да

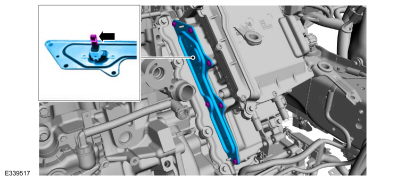

СМ.: Охлаждение электрической трансмиссии (303-03D Electric Powertrain Охлаждение — гибридный электромобиль (HEV), диагностика и тестирование).
Нет ПЕРЕЙТИ на P10

P10 ПРОВЕРКА РАБОТЫ НАСОСА MECS
  • Зажигание ВЫКЛ.

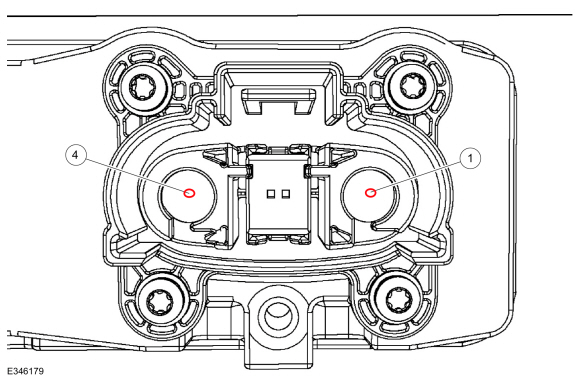

  • Отсоедините и осмотрите все разъемы насоса MECS.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Снова подсоедините разъемы насоса MECS. Убедитесь, что они установлены и зафиксированы правильно.
  • Зажигание включено.
  • Доступ к СОБДМК и контролировать G_PHTMP (градус С) ПИД

  • Доступ к СОБДМК и контролировать M_PHTMP (градус С) ПИД

  • Осторожно покачивайте все доступные провода и разъемы, связанные с MECS PUMP от BECM к насосу и найдите изменение в состояние ПИД.

Присутствует ли беспокойство во время теста покачивания?
Да Если БЭКМ Коды DTC присутствуют
СМ.: Высоковольтная батарея, Монтаж и Кабели — гибридный электромобиль (HEV) (батарея высокого напряжения 414-03A, Монтаж и кабели, диагностика и тестирование).
Если нет БЭКМ Присутствуют коды DTC, ОТРЕМОНТИРУЙТЕ электропроводку, если это необходимо.
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ Q: P0A45, P0C64

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

ПРИМЕЧАНИЕ: Приводной двигатель B относится к электрическому генератору. Приводной двигатель А относится к электродвигателю.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0A45:00 Цепь датчика положения приводного двигателя «В»: нет информации о подтипе Этот код неисправности устанавливается, когда сигнал обратной связи резольвера генератора замыкается на массу.
SOBDMC P0C64:00 Цепь A датчика положения генератора: нет информации о подтипе Этот код неисправности устанавливается при обнаружении неисправности резольвера генератора.

Возможные источники

  • Проводка, клеммы или разъемы
  • Трансмиссия в сборе
Q1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)

ПРИМЕЧАНИЕ: Наложение проводки или повторное закрепление цепей НЕ подходит для кодов DTC P0A45 или P0C64 из-за риска повреждения оборудования.

  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствует ли код DTC P0C65:00 в системном контроллере инвертора (ISC)?
Да ПЕРЕЙТИ к точному тесту Z
Нет ПЕРЕЙТИ к Q2

Q2 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ к Q3
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

Q3 ВИЗУАЛЬНАЯ ПРОВЕРКА СИСТЕМЫ НИЗКОГО НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.

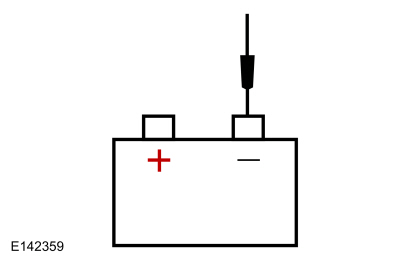

  • Обесточить систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Визуально осмотрите кабели низкого напряжения между системным контроллером инвертора (ISC) и коробкой передач.
  • Убедитесь, что все разъемы низкого напряжения правильно и надежно подключены и защелкнуты.
  • Осмотрите все низковольтные кабели и разъемы. на поврежденную, сгоревшую или перегретую изоляцию, ослабленную или сломанную связи.

Присутствует ли беспокойство?
Да РЕМОНТ при необходимости. УДАЛИТЕ коды DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ к Q4

Q4 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание включено.
  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Присутствуют ли коды DTC P0C5F, P0C66, P0C67, P0C6B или P0C6C?
Да Сначала ПРОВЕРЬТЕ эти DTC контроллера системы инвертора (ISC). СМ. таблицу DTC в этом разделе.
Нет ПЕРЕЙТИ к Q5

Q5 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ РАЗРЕШИТЕЛЯ ГЕНЕРАТОРА ПЕРЕДАЧ
  • Зажигание ВЫКЛ.

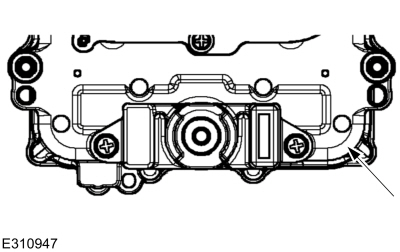

  • Отсоедините коробку передач HF45 C1111 .
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 31, сторона компонентов C1111 контакт 21, сторона компонентов

Сопротивление находится между 12,4 и 18,6 Ом?
Да ПЕРЕЙТИ к Q6
Нет УСТАНОВИТЕ новую коробку передач
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

Q6 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ РАЗРЕШИТЕЛЯ ГЕНЕРАТОРА ПЕРЕДАЧИ
  • Зажигание ВЫКЛ.
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 32, сторона компонентов C1111 контакт 22, сторона компонентов

Сопротивление находится между 19,6 и 29,4 Ом?
Да ПЕРЕЙТИ к Q7
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

Q7 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ РАЗРЕШИТЕЛЯ ГЕНЕРАТОРА ПЕРЕДАЧИ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 33, сторона компонентов C1111 контакт 23, сторона компонентов

Сопротивление находится между 18,4 и 27,6 Ом?
Да ПЕРЕЙТИ к Q8
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

Q8 ПРОВЕРЬТЕ ЦЕПЬ РЕЗОЛЯТОРА ГЕНЕРАТОРА GR1 НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 31, сторона компонентов C1111 все контакты, кроме контакта 21, сторона компонента

Сопротивление больше 10 кОм?,
Да ПЕРЕЙТИ к Q9
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

Q9 ПРОВЕРЬТЕ ЦЕПЬ РЕЗОЛЯТОРА ГЕНЕРАТОРА GS1 НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 32, сторона компонентов C1111 все контакты, кроме контакта 22, сторона компонента

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ к Q10
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

Q10 ПРОВЕРЬТЕ ЦЕПЬ РЕЗОЛЯТОРА ГЕНЕРАТОРА GS2 НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 33, сторона компонентов C1111 все контакты, кроме контакта 22, сторона компонента

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ к Q11
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

Q11 ПРОВЕРЬТЕ ДАТЧИК РЕЗОЛЬВЕРА ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 31, сторона компонентов Земля
    C1111 контакт 21, сторона компонентов Земля
    C1111 контакт 32, сторона компонентов Земля
    C1111 контакт 22, сторона компонентов Земля
    C1111 контакт 33, сторона компонентов Земля
    C1111 контакт 23, сторона компонентов Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ к Q12
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

Q12 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ РЕЗОЛЯТОРА ГЕНЕРАТОРА ТРАНСМИССИИ НА ОБРЫВ

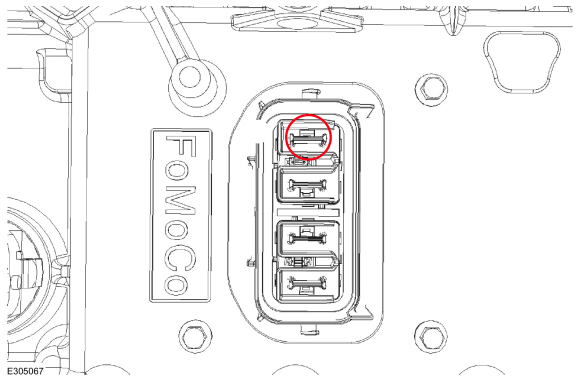

  • Отключить инвертор Системный контроллер (ISC) C199B .
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-31 C199B-20
    C1111-21 C199B-14
    C1111-32 C199B-21
    C1111-22 C199B-15
    C1111-33 C199B-22
    C1111-23 C199B-16

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к Q13
Нет С помощью электрической схемы УСТРАНИТЕ разрыв цепи. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

Q13 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ РЕЗОЛЬВЕРА ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-31 C1111-21
    C1111-31 C1111-32
    C1111-31 C1111-22
    C1111-31 C1111-33
    C1111-31 C1111-23
    C1111-21 C1111-32
    C1111-21 C1111-22
    C1111-21 C1111-33
    C1111-21 C1111-23
    C1111-32 C1111-22
    C1111-32 C1111-33
    C1111-32 C1111-23
    C1111-22 C1111-33
    C1111-22 C1111-23
    C1111-33 C1111-23

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ к Q14
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

Q14 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ РЕЗОЛЬВЕРА ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-31 Земля
    C1111-21 Земля
    C1111-32 Земля
    C1111-22 Земля
    C1111-33 Земля
    C1111-23 Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ к Q15
Нет С помощью электрической схемы УСТРАНИТЕ разрыв цепи. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

Q15 ПРОВЕРЬТЕ ЦЕПИ РЕЗОЛЯТОРА ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-31 Земля
    C1111-21 Земля
    C1111-32 Земля
    C1111-22 Земля
    C1111-33 Земля
    C1111-23 Земля

Напряжение есть?
Да С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ к Q16

Q16 ПРОВЕРЬТЕ ЦЕПИ РЕЗОЛЬВЕРА ДВИГАТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА ВНЕШНИЙ ЭКРАН КАБЕЛЯ
  • Зажигание ВЫКЛ.
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199B-20 C199B-9
    C199B-14 C199B-9
    C199B-21 C199B-9
    C199B-15 C199B-9
    C199B-22 C199B-9
    C199B-16 C199B-9

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ к Q17
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

Q17 ПРОВЕРЬТЕ ПРАВИЛЬНУЮ РАБОТУ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание ВЫКЛ.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы системного контроллера инвертора (ISC). Убедитесь, что они установлены и зафиксированы правильно.
  • Подключить HF 45 Трансмиссия C1111 .
  • Зажигание включено.
  • Зажигание ВЫКЛ.
  • Подожди 5 минут
  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • Зажигание ВЫКЛ.
  • Запустить двигатель.
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Присутствует ли код DTC P0C64 или P0A45?
Да ПЕРЕЙТИ к Q18
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

Q18 ПРОВЕРЬТЕ ПРИМЕНИМЫЕ СЕРВИСНЫЕ СТАТЬИ
  • ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA .

Была ли найдена служебная статья?
Да ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи.
Нет
СМ.: Входные и выходные органы управления модуля управления силовым агрегатом (PCM) (303-14C Electronic Engine Controls, Diagnose and Testing).
Точный тест З.

ТОЧНЫЙ ТЕСТ R: P0A40, P0A4C

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0A40:00 Цепь датчика положения 'A' приводного двигателя Диапазон/характеристики: нет информации о подтипе Этот код неисправности устанавливается при обнаружении непостоянной проблемы с проводкой резольвера.
SOBDMC P0A4C:00 Диапазон/характеристики цепи датчика положения генератора: нет информации о подтипе Этот код неисправности устанавливается при обнаружении ошибки при проверке рациональности показаний положения.

Возможные источники

  • Системный контроллер инвертора (ISC)
R1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)

ПРИМЕЧАНИЕ: Наложение проводки или повторное закрепление цепей НЕ подходит для кодов DTC P0A40 или P0A4C из-за риска повреждения оборудования.

  • Зажигание включено.
  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Являются ли коды DTC P0A40 или P0A4C единственными присутствующими кодами DTC?
Да ПЕРЕЙТИ к R2
Нет ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу DTC в этом разделе.

R2 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ к R4
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.
ПЕРЕЙТИ к R3

ТЕСТ-ДРАЙВ АВТОМОБИЛЯ R3
  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • Проведите тест-драйв автомобиля, быстро ускоряйтесь и замедляйтесь.
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Присутствуют ли коды DTC P0A40 или P0A4C?
Да ПЕРЕЙТИ к R4
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

R4 ПРОВЕРЬТЕ ПРИМЕНИМЫЕ УСЛУГИ
  • ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA .

Была ли найдена служебная статья?
Да ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи.
Нет Если присутствуют только коды DTC P0A40 или P0A4C, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
ССЫЛАТЬСЯ к: Системный контроллер инвертора [SOBDMC] (303-14D Electric Powertrain Контроль, снятие и установка). Если коды DTC P0A40 или P0A4C не являются единственными присутствующими кодами DTC, ПРОВЕДИТЕ ДИАГНОСТИКУ всех другой DTC системного контроллера инвертора (ISC) s. СМ. Таблицу DTC в эта секция.

ТОЧНЫЙ ТЕСТ S: P0A50:92

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0A50:92 Превышение скорости цепи датчика положения генератора: неисправность или неправильная работа Этот код неисправности устанавливается, когда скорость генератора превышает откалиброванное пороговое значение в течение определенного периода времени.

Возможные источники

  • Проблемы с системой АБС
  • Чрезмерный крутящий момент двигателя (послепродажные модификации)
  • Проблема передачи
S1 ПРОЧИТАЙТЕ АБС (АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ МОДУЛЯ (DTCS)

ПРИМЕЧАНИЕ: Наложение проводки или повторное подключение цепей НЕ подходят для DTC P0A50 из-за риска повреждения оборудования.

ПРИМЕЧАНИЕ: Если торможение с АБС отключено, то ожидается, что этот код неисправности будет установлен при резком торможении.

  • С помощью диагностического сканера извлеките коды DTC модуля ABS.

Присутствуют ли коды DTC?
Да ПРОВЕРЬТЕ все коды DTC модуля ABS.
VIN требуется для доступа к Guided Routine (ABS)
Нет ПЕРЕЙТИ на S2

S2 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание включено.
  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Является ли DTC P0A50 единственным присутствующим кодом DTC?
Да ПЕРЕЙТИ на S3
Нет ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу DTC в этом разделе.

ТЕСТ-ДРАЙВ АВТОМОБИЛЯ S3
  • Тест-драйв автомобиля.

Была ли проблема дублирована?
Да УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ T: P0A71, P0A74, P0A77

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0A71:00 Высокий ток фазы U генератора: нет информации о подтипе Этот код неисправности устанавливается, когда ток фазы U выходит за пределы нормального диапазона.
SOBDMC P0A74:00 Высокий ток фазы V генератора: нет информации о подтипе Этот код неисправности устанавливается, когда ток фазы V выходит за пределы нормального диапазона.
SOBDMC P0A77:00 Высокий ток фазы W генератора: нет информации о подтипе Этот код неисправности устанавливается, когда ток фазы W выходит за пределы нормального диапазона.

Возможные источники

  • Проводка, клеммы или разъемы
  • Проводка низкого напряжения
  • Другие DTC контроллера системы инвертора (ISC)
  • Калибровка системного контроллера инвертора (ISC)
  • Системный контроллер инвертора (ISC) Программирование блока TRID
  • Передача инфекции
T1 ПРОЧИТАЙТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера извлеките CMDTC s системного контроллера инвертора (ISC).

Являются ли P0A71, P0A74 или P0A77 единственными присутствующими DTC?
Да ПЕРЕЙТИ на Т2
Нет ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу DTC в этом разделе.

T2 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ на Т3
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

T3 УБЕДИТЕСЬ, ЧТО БЛОК TRID СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC) БЫЛ ПРАВИЛЬНО ЗАПРОГРАММИРОВАН
  • Проверьте TRID системного контроллера инвертора (ISC) Блок был запрограммирован правильно. См. Перепрограммирование модуля на сканер.

Блок TRID успешно запрограммирован?
Да ПЕРЕЙТИ на Т4
Нет ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, перепрошить системный контроллер инвертора (ISC) TRID блокировать.

T4 ВИЗУАЛЬНАЯ ПРОВЕРКА СИСТЕМЫ НИЗКОГО НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.
  • Обесточьте систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Визуально осмотрите все низковольтные кабели.
  • Убедитесь, что все разъемы низкого напряжения правильно и надежно подключены.
  • Осмотрите все низковольтные кабели и разъемы. на поврежденную, сгоревшую или перегретую изоляцию, ослабленную или сломанную условия.

Присутствует ли беспокойство?
Да РЕМОНТ при необходимости. УДАЛИТЕ коды DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ на Т5

T5 ПРОВЕРЬТЕ ЦЕПИ РЕЗОЛЬВЕРА ГЕНЕРАТОРА НА ОБРЫВ
  • Зажигание ВЫКЛ.

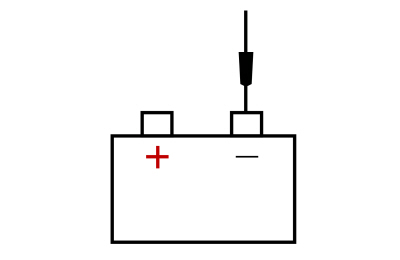

  • Обесточить систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Отсоедините коробку передач HF45 C1111 .

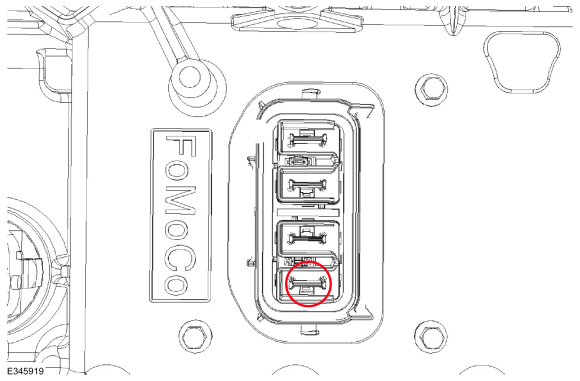

  • Отключение системного контроллера инвертора (ISC) C199B .
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199B-20 C1111-31
    C199B-14 C1111-21
    C199B-21 C1111-32
    C199B-15 C1111-22
    C199B-22 C1111-33
    C199B-16 C1111-23

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ на Т6
Нет С помощью электрической схемы УСТРАНИТЕ разрыв цепи. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

T6 ПРОВЕРЬТЕ ЦЕПИ РЕЗОЛЯТОРА ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199B-20 Земля
    C199B-14 Земля
    C199B-21 Земля
    C199B-15 Земля
    C199B-22 Земля
    C199B-16 Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на Т7
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

T7 ПРОВЕРЬТЕ ЦЕПИ РЕЗОЛЬВЕРА ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199B-20 Земля
    C199B-14 Земля
    C199B-21 Земля
    C199B-15 Земля
    C199B-22 Земля
    C199B-16 Земля

Напряжение есть?
Да С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ на Т9

T8 ПРОВЕРЬТЕ ЦЕПИ РЕЗОВЕРА ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА ВНЕШНИЙ ЭКРАН КАБЕЛЯ
  • Зажигание ВЫКЛ.
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199B-20 C199B-9
    C199B-14 C199B-9
    C199B-21 C199B-9
    C199B-15 C199B-9
    C199B-22 C199B-9
    C199B-16 C199B-9

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ на Т9
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

T9 ПРОВЕРЬТЕ ЦЕПИ РЕЗОЛЯТОРА ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C199B-20 C199B-14
    C199B-20 C199B-21
    C199B-20 C199B-15
    C199B-20 C199B-22
    C199B-20 C199B-16
    C199B-14 C199B-21
    C199B-14 C199B-15
    C199B-14 C199B-22
    C199B-14 C199B-16
    C199B-21 C199B-15
    C199B-21 C199B-22
    C199B-21 C199B-16
    C199B-15 C199B-22
    C199B-15 C199B-16
    C199B-22 C199B-16

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на Т10
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

T10 ПРОВЕРЬТЕ ДАТЧИКИ РЕЗОЛЯТОРА ГЕНЕРАТОРА ТРАНСМИССИИ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 31, сторона компонентов C1111 контакт 32, сторона компонентов
    C1111 контакт 31, сторона компонентов C1111 контакт 22, сторона компонентов
    C1111 контакт 31, сторона компонентов C1111 контакт 33, сторона компонентов
    C1111 контакт 31, сторона компонентов C1111 контакт 23, сторона компонентов
    C1111 контакт 21, сторона компонентов C1111 контакт 32, сторона компонентов
    C1111 контакт 21, сторона компонентов C1111 контакт 22, сторона компонентов
    C1111 контакт 21, сторона компонентов C1111 контакт 33, сторона компонентов
    C1111 контакт 21, сторона компонентов C1111 контакт 23, сторона компонентов
    C1111 контакт 32, сторона компонентов C1111 контакт 33, сторона компонентов
    C1111 контакт 32, сторона компонентов C1111 контакт 23, сторона компонентов
    C1111 контакт 22, сторона компонентов C1111 контакт 33, сторона компонентов
    C1111 контакт 22, сторона компонентов C1111 контакт 23, сторона компонентов

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на Т11
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

T11 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ РЕЗОЛЯТОРА ГЕНЕРАТОРА ПЕРЕДАЧ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 31, сторона компонентов C1111 контакт 21, сторона компонентов

Сопротивление находится между 12,4 и 18,6 Ом?
Да ПЕРЕЙТИ на Т12
Нет УСТАНОВИТЕ новую коробку передач
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

T12 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ РЕЗОЛЯТОРА ГЕНЕРАТОРА ПЕРЕДАЧ
  • Зажигание ВЫКЛ.
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 32, сторона компонентов C1111 контакт 22, сторона компонентов

Сопротивление находится между 19,6 и 29,4 Ом?
Да ПЕРЕЙТИ на Т13
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

T13 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ РЕЗОЛЯТОРА ГЕНЕРАТОРА ПЕРЕДАЧ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 33, сторона компонентов C1111 контакт 23, сторона компонентов

Сопротивление находится между 18,4 и 27,6 Ом?
Да ПЕРЕЙТИ на Т14
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

T14 ПРОВЕРЬТЕ ДАТЧИК РЕЗОЛЯТОРА ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111 контакт 31, сторона компонентов Земля
    C1111 контакт 21, сторона компонентов Земля
    C1111 контакт 32, сторона компонентов Земля
    C1111 контакт 22, сторона компонентов Земля
    C1111 контакт 33, сторона компонентов Земля
    C1111 контакт 23, сторона компонентов Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на Т15
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

T15 ВИЗУАЛЬНЫЙ ОСМОТР ВЫСОКОВОЛЬТНОЙ СИСТЕМЫ

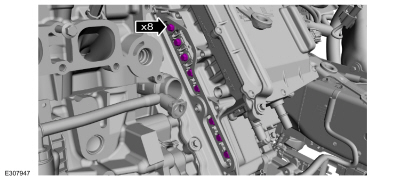

  • Снимите сторону системного контроллера инвертора (ISC) крышка. При снятии боковой крышки потяните ее прямо примерно на 2 дюймов, прежде чем двигаться вверх или повредить блокировку высокого напряжения. разъем может возникнуть.
    СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
  • Осмотрите все высоковольтные соединения на предмет повреждений, ослабления или поломки.
  • Убедитесь, что болты высоковольтных клемм полностью посажены и затянуты 8 фунт-фут ( 10,5 Нм)

Присутствует ли беспокойство?
Да РЕМОНТ при необходимости. УДАЛИТЕ коды DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ на Т16

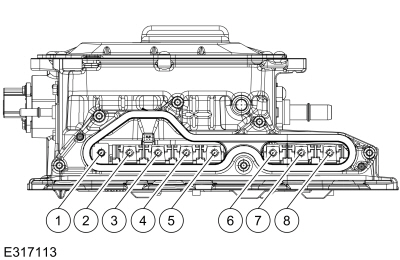

T16 ПРОВЕРКА НА ИЗБЫТОЧНОЕ ФАЗОВОЕ СОПРОТИВЛЕНИЕ ГЕНЕРАТОРА
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    ISC/SOBDMC контакт 6, сторона компонентов ISC/SOBDMC контакт 7, сторона компонентов
    ISC/SOBDMC контакт 6, сторона компонентов ISC/SOBDMC контакт 8, сторона компонентов
    ISC/SOBDMC контакт 7, сторона компонентов ISC/SOBDMC контакт 8, сторона компонентов

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ на Т17
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

T17 ПРОВЕРЬТЕ ЦЕПИ ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    ISC/SOBDMC контакт 6, сторона компонентов Земля
    ISC/SOBDMC контакт 7, сторона компонентов Земля
    ISC/SOBDMC контакт 8, сторона компонентов Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на Т18
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

T18 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы системного контроллера инвертора (ISC).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы системного контроллера инвертора (ISC). Убедитесь, что они установлены и зафиксированы правильно.
  • Установите боковую крышку системного контроллера инвертора (ISC).
    СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
  • Зажигание включено.
  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • Зажигание ВЫКЛ.
  • Запустить двигатель.
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Присутствуют ли коды DTC?
Да Только для кодов DTC P0A71, P0A74 или P0A77 УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.
Для всех других кодов DTC ПРОВЕДИТЕ ДИАГНОСТИКУ всех остальных кодов DTC контроллера системы инвертора (ISC). СМ. таблицу DTC в этом разделе.
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ U: P0A78:96, P0A7A:96

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0A78:96 Характеристики инвертора приводного двигателя «А»: внутренняя неисправность компонента Этот DTC устанавливается, когда модуль обнаруживает внутреннюю аппаратную проблему.
SOBDMC P0A7A: 96 Характеристики инвертора генератора: внутренний отказ компонента Этот DTC устанавливается, когда модуль обнаруживает внутреннюю аппаратную проблему.

Возможные источники

  • Системный контроллер инвертора (ISC)
U1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание включено.
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Присутствуют ли какие-либо DTC контроллера системы инвертора (ISC), кроме P0A78:96 или P0A7A:96?
Да ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу DTC в этом разделе.
Нет ПЕРЕЙТИ в U2

U2 ОЧИСТИТЕ И ПРОЧИТАЙТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Является ли DTC P0A78:96 или P0A7A:96 единственным кодом DTC от системного контроллера инвертора (ISC)?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу DTC в этом разделе.

ТОЧНЫЙ ТЕСТ V: P0BCD

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0BCD:00 Диапазон/характеристики цепи датчика температуры инвертора генератора «А»: нет информации о подтипе Этот код неисправности устанавливается, если генератор значительно отличается от другого температуры внутри системного контроллера инвертора (ISC) после длительного период замачивания.

Возможные источники

  • Системный контроллер инвертора (ISC)
V1 ОХЛАДИТЕ АВТОМОБИЛЬ И ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) КОНТРОЛЛЕРА СИСТЕМЫ ИНВЕРТОРА (ISC)

ПРИМЕЧАНИЕ: Не выполняйте никакие циклы ключа после удаления диагностических кодов неисправностей (DTC).

  • Припаркуйте автомобиль в месте, где его можно не беспокоить и не подключать к сети (только PHEV) в течение полных 6 часов.
  • Зажигание включено.
  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • Зажигание ВЫКЛ.
  • После 6-часового замачивания на холоде и в том же месте, где изначально был припаркован автомобиль.
  • Зажигание включено.
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Присутствует ли код DTC P0BCD?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ W: P0AEE, P0AEF, P0BCE, P0C39, P0C3B, P0C3E, P0C40

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0AEE: 00 Диапазон/характеристики цепи датчика температуры инвертора приводного двигателя «А»: нет информации о подтипе Этот код неисправности устанавливается, когда обнаруживается внутренняя проблема с датчиком температуры инвертора двигателя (не подлежит обслуживанию).
SOBDMC P0AEF:00 Низкое напряжение в цепи датчика температуры инвертора приводного двигателя «А»: нет информации о подтипе Этот код неисправности устанавливается, когда обнаруживается внутренняя проблема с датчиком температуры инвертора двигателя (не подлежит обслуживанию).
SOBDMC P0BCE:00 Низкое напряжение в цепи датчика температуры инвертора генератора «А»: нет информации о подтипе Этот код неисправности устанавливается, когда напряжение датчика температуры инвертора падает ниже откалиброванного порогового значения.
SOBDMC P0C39:00 Диапазон/характеристики цепи датчика температуры преобразователя постоянного/постоянного тока «А»: нет информации о подтипе Этот код неисправности устанавливается, когда обнаруживается внутренняя проблема с датчиком температуры VVC (не подлежит обслуживанию).
SOBDMC P0C3B: 00 Цепь датчика температуры преобразователя постоянного/постоянного тока «А»: высокий уровень сигнала: нет информации о подтипе Этот код неисправности устанавливается при обнаружении потери данных датчика температуры.
SOBDMC P0C3E:00 Диапазон/характеристики цепи датчика температуры преобразователя постоянного/постоянного тока «B»: нет информации о подтипе Этот код неисправности устанавливается, когда обнаруживается внутренняя проблема с датчиком температуры VVC (не подлежит обслуживанию).
SOBDMC P0C40:00 Цепь датчика температуры преобразователя постоянного/постоянного тока «В»: высокий уровень сигнала: нет информации о подтипе Этот код неисправности устанавливается при обнаружении потери данных датчика температуры.

Возможные источники

  • Калибровка системного контроллера инвертора (ISC)
  • Системный контроллер инвертора (ISC)
W1 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ на W2
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

W2 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) КОНТРОЛЛЕРА СИСТЕМЫ ИНВЕРТОРА (ISC)
  • Зажигание включено.
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Коды DTC P0AEE, P0AEF, P0BCE, P0C39, P0C3B, P0C3E или P0C40 считываются с системного контроллера инвертора (ISC)?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ X: P0C03

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

ПРИМЕЧАНИЕ: Приводной двигатель B относится к электрическому генератору. Приводной двигатель А относится к электродвигателю.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0C03:00 Низкий ток приводного двигателя «B»: нет информации о подтипе Этот код неисправности устанавливается, когда трехфазный ток выходит за пределы ожидаемого диапазона или когда схема резольвера подключена неправильно.

Возможные источники

  • Проводка, клеммы или разъемы
  • Передача инфекции
X1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание включено.
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Был ли код DTC P0A45 или P0C64 считан с системного контроллера инвертора (ISC)?
Да ПЕРЕЙТИ к точному тесту Q
Нет ПЕРЕЙТИ в Х2

X2 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ в Х3
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

X3 ВИЗУАЛЬНЫЙ ОСМОТР ВЫСОКОВОЛЬТНОЙ СИСТЕМЫ
  • Снимите сторону системного контроллера инвертора (ISC) крышка. При снятии боковой крышки потяните ее прямо примерно на 2 дюймов, прежде чем двигаться вверх или повредить блокировку высокого напряжения. разъем может возникнуть.
    СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
  • Осмотрите все высоковольтные соединения на предмет повреждений, ослабления или поломки.
  • Убедитесь, что болты высоковольтных клемм полностью посажены и затянуты 8 фунт-фут ( 10,5 Нм)

Присутствует ли беспокойство?
Да РЕМОНТ при необходимости. УДАЛИТЕ коды DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ в Х4

X4 ПРОВЕРКА ОБМОТКИ ФАЗ ГЕНЕРАТОРА
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    ISC/SOBDMC контакт 6, сторона компонентов ISC/SOBDMC контакт 7, сторона компонентов
    ISC/SOBDMC контакт 6, сторона компонентов ISC/SOBDMC контакт 8, сторона компонентов
    ISC/SOBDMC контакт 7, сторона компонентов ISC/SOBDMC контакт 8, сторона компонентов

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ на X5
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

X5 ПРОВЕРЬТЕ ЦЕПИ ГЕНЕРАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    ISC/SOBDMC контакт 6, сторона компонентов Земля
    ISC/SOBDMC контакт 7, сторона компонентов Земля
    ISC/SOBDMC контакт 8, сторона компонентов Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на X6
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

X6 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ РЕЗОЛЬВЕРА ГЕНЕРАТОРА НА ОБРЫВ
  • Отключить инвертор Системный контроллер (ISC) C199B .
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-31 C199B-20
    C1111-21 C199B-14
    C1111-32 C199B-21
    C1111-22 C199B-15
    C1111-33 C199B-22
    C1111-23 C199B-16

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на Х7
Нет С помощью электрической схемы УСТРАНИТЕ разрыв цепи. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

X7 ПРОВЕРЬТЕ ПРАВИЛЬНУЮ РАБОТУ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы системного контроллера инвертора (ISC).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините все разъемы системного контроллера инвертора (ISC). Убедитесь, что они установлены и зафиксированы правильно.
  • Установите боковую крышку системного контроллера инвертора (ISC).
    СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
  • Подключить HF45 Трансмиссия C1111 .
  • Зажигание включено.
  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • Зажигание ВЫКЛ.
  • Подожди 5 минут.
  • Зажигание включено.
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Код DTC P0C03:00 все еще присутствует?
Да УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ Y: P0C2F:92, P0C2F:93

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0C2F: 92 Характеристики датчика частоты вращения приводного двигателя/двигателя-генератора модуля внутреннего управления: рабочие характеристики или неправильная работа Этот код неисправности устанавливается, когда возникает внутренняя ошибка или присутствует код неисправности датчика скорости.
SOBDMC P0C2F: 93 Характеристики датчика частоты вращения приводного двигателя/генератора модуля внутреннего управления: не работает Этот код неисправности устанавливается, когда возникает внутренняя ошибка или присутствует код неисправности датчика скорости.

Возможные источники

  • Другие связанные коды DTC в системном контроллере инвертора (ISC)
  • Проводка, клеммы или разъемы
Y1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) КОНТРОЛЛЕРА СИСТЕМЫ ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствуют ли какие-либо коды DTC, кроме P0C2F:92 или P0C2F:93?
Да ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу кодов DTC в этом разделе.
Нет ПЕРЕЙТИ на Y2

Y2 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ на Y3
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

Y3 ОЧИСТИТЕ И ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера удалите все коды DTC контроллера системы инвертора (ISC).
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Были ли коды DTC P0C2F:92 или P0C2F:93 считаны с системного контроллера инвертора (ISC)?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, необходимо обратиться за дополнительной помощью. Ссылаться на Процесс обслуживания, ремонта и технической помощи. Данные транспортного средства рекордер (VDR) или аналогичный рекордер также может быть полезен.
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ Z: P0C51, P0C65

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0C51:00 Приводной двигатель «А» Цепь датчика положения «А» Диапазон/характеристики: нет информации о подтипе Этот DTC устанавливается, когда проблема с проводкой в ​​жгуте между инвертором Системный контроллер (ISC) и передача обнаружена.
SOBDMC P0C65:00 Цепь датчика положения генератора "A" Диапазон/характеристики: нет информации о подтипе Этот код неисправности устанавливается при обнаружении неисправности резольвера генератора.

Возможные источники

  • Калибровка системного контроллера инвертора (ISC)
  • Системный контроллер инвертора (ISC)
Z1 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)

ПРИМЕЧАНИЕ: Наложение проводки или повторное закрепление цепей НЕ подходит для кодов DTC P0C51 или P0C65 из-за риска повреждения оборудования.

  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ на Z2
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

Z2 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) КОНТРОЛЛЕРА СИСТЕМЫ ИНВЕРТОРА (ISC)
  • Зажигание включено.
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Был ли код DTC P0C51 или P0C65 считан с системного контроллера инвертора (ISC)?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет ПЕРЕЙТИ на Z3

ТЕСТ-ДРАЙВ Z3
  • Проведите тест-драйв автомобиля, быстро ускоряйтесь и замедляйтесь.
  • С помощью диагностического сканера запустите самопроверку системного контроллера инвертора (ISC).

Имеются ли коды DTC P0C65 или P0C51?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ AA: P0C5F

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

ПРИМЕЧАНИЕ: Приводной двигатель B относится к электрическому генератору. Приводной двигатель А относится к электродвигателю.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0C5F:00 Цепь датчика положения 'B' приводного двигателя 'B': нет информации о подтипе Этот код неисправности устанавливается при обнаружении обрыва цепи резольвера генератора.

Возможные источники

  • Проводка, клеммы или разъемы
  • Трансмиссия в сборе
  • Калибровка системного контроллера инвертора (ISC)
AA1 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)

ПРИМЕЧАНИЕ: Наложение проводки или повторное подключение цепей НЕ подходят для DTC P0C5F из-за риска повреждения оборудования.

  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ в АА2
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

AA2 ПРОВЕРЬТЕ CMDTC (НЕПРЕРЫВНЫЙ ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ ПАМЯТИ) P0C5F
  • Зажигание включено.
  • С помощью диагностического сканера извлеките все CMDTC системного контроллера инвертора (ISC).

Была ли CMDTC P0C5F считана с системного контроллера инвертора (ISC)?
Да ПЕРЕЙТИ в АА3
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

AA3 ВИЗУАЛЬНАЯ ПРОВЕРКА СИСТЕМЫ НИЗКОГО НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.
  • Обесточить систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Визуально осмотрите все низковольтные кабели.
  • Убедитесь, что все разъемы низкого напряжения правильно и надежно подключены.
  • Осмотрите все низковольтные кабели и разъемы. на поврежденную, сгоревшую или перегретую изоляцию, ослабленную или сломанную условия.

Присутствует ли беспокойство?
Да РЕМОНТ при необходимости. УДАЛИТЕ коды DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ в АА4

AA4 ПРОВЕРЬТЕ ЦЕПЬ GS2 НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключить ВЧ 45 Трансмиссия C1111 .
  • Отключить инвертор Системный контроллер (ISC) C199B .
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-33 C199B-22

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ в АА5
Нет С помощью электрической схемы УСТРАНИТЕ разрыв цепи. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

AA5 ПРОВЕРЬТЕ ЦЕПЬ GS4 НА ОБРЫВ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-23 C199B-16

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ в АА6
Нет С помощью электрической схемы УСТРАНИТЕ разрыв цепи. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

AA6 ПРОВЕРЬТЕ ЦЕПЬ GR1 НА ОБРЫВ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-31 C199B-20

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ в АА7
Нет С помощью электрической схемы УСТРАНИТЕ разрыв цепи. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

AA7 ПРОВЕРЬТЕ ЦЕПЬ GR2 НА ОБРЫВ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-21 C199B-14

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ в АА8
Нет С помощью электрической схемы УСТРАНИТЕ разрыв цепи. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

AA8 ПРОВЕРЬТЕ ЦЕПЬ GR1 НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-31 Земля

Сопротивление выше 10кОм?
Да ПЕРЕЙТИ на АА9
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

AA9 ПРОВЕРЬТЕ ЦЕПЬ GR2 НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-21 Земля

Сопротивление выше 10кОм?
Да ПЕРЕЙТИ на АА10
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

AA10 ПРОВЕРЬТЕ ЦЕПЬ GS1 НА ОБРЫВ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-32 C199B-21

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ на АА11
Нет С помощью электрической схемы УСТРАНИТЕ разрыв цепи. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

AA11 ПРОВЕРЬТЕ ЦЕПЬ GS3 НА ОБРЫВ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-22 C199B-15

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ в АА12
Нет С помощью электрической схемы УСТРАНИТЕ разрыв цепи. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

AA12 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ РЕЗОЛЯТОРА ГЕНЕРАТОРА
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    HF45 Трансмиссия C1111 контакт 31, сторона компонентов HF45 Трансмиссия C1111 контакт 21, сторона компонентов

Сопротивление находится между 12,4 и 18,6 Ом?
Да ПЕРЕЙТИ на АА13
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

AA13 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ РЕЗОЛЯТОРА ГЕНЕРАТОРА
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    HF45 Трансмиссия C1111 контакт 22, сторона компонентов HF45 Трансмиссия C1111 контакт 32, сторона компонентов

Сопротивление находится между 19,6 и 29,4 Ом?
Да ПЕРЕЙТИ на АА14
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

AA14 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ РЕЗОЛЯТОРА ГЕНЕРАТОРА
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    HF45 Трансмиссия C1111 контакт 23, сторона компонентов HF45 Трансмиссия C1111 контакт 33, сторона компонентов

Сопротивление находится между 18,4 и 27,6 Ом?
Да ПЕРЕЙТИ на АА15
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

AA15 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы системного контроллера инвертора (ISC).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы системного контроллера инвертора (ISC). Убедитесь, что они установлены и зафиксированы правильно.
  • Подключить HF 45 Трансмиссия C1111 .
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей устраните эту проблему, ПЕРЕЙДИТЕ к тесту Pinpoint Q (на шаге Q4 перейдите к шагу Q5 независимо от наличия DTC).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ АВ: P0C66

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0C66:00 Низкий уровень сигнала в цепи датчика положения генератора «А»: нет информации о подтипе Этот код неисправности устанавливается при обнаружении короткого замыкания на массу в цепи резольвера генератора.

Возможные источники

  • Проводка, клеммы или разъемы
  • Трансмиссия в сборе
  • Калибровка системного контроллера инвертора (ISC)
AB1 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)

ПРИМЕЧАНИЕ: Наложение проводки или повторное подключение цепей НЕ подходят для DTC P0C66 из-за риска повреждения оборудования.

  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙДИТЕ к AB2
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

AB2 ПРОВЕРЬТЕ CMDTC (НЕПРЕРЫВНЫЙ ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ ПАМЯТИ) P0C66
  • Зажигание включено.
  • С помощью диагностического сканера извлеките все CMDTC системного контроллера инвертора (ISC).

Был ли CMDTC P0C66 считан с системного контроллера инвертора (ISC)?
Да ПЕРЕЙТИ к AB3
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

AB3 ВИЗУАЛЬНАЯ ПРОВЕРКА СИСТЕМЫ НИЗКОГО НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.
  • Обесточить систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Визуально осмотрите все низковольтные кабели.
  • Убедитесь, что все разъемы низкого напряжения правильно и надежно подключены.
  • Осмотрите все низковольтные кабели и разъемы. на поврежденную, сгоревшую или перегретую изоляцию, ослабленную или сломанную условия.

Присутствует ли беспокойство?
Да РЕМОНТ при необходимости. УДАЛИТЕ коды DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙДИТЕ к AB4

AB4 ПРОВЕРЬТЕ ЦЕПЬ GS1 НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-32 Земля

Сопротивление выше 10кОм?
Да ПЕРЕЙДИТЕ к AB5
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

AB5 ПРОВЕРЬТЕ ЦЕПЬ GS3 НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-22 Земля

Сопротивление выше 10кОм?
Да ПЕРЕЙДИТЕ к AB6
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

AB6 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы системного контроллера инвертора (ISC).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы системного контроллера инвертора (ISC). Убедитесь, что они установлены и зафиксированы правильно.
  • Подключить HF 45 Трансмиссия C1111 .
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей устраните эту проблему, ПЕРЕЙДИТЕ к тесту Pinpoint Q (на шаге Q4 перейдите к шагу Q5 независимо от наличия DTC).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ AC: P0C67

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0C67:00 Цепь датчика положения генератора 'A' Высокий уровень: нет информации о подтипе Этот код неисправности устанавливается, когда в цепи резольвера генератора обнаруживается короткое замыкание на цепь питания.

Возможные источники

  • Проводка, клеммы или разъемы
  • Трансмиссия в сборе
  • Калибровка системного контроллера инвертора (ISC)
AC1 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)

ПРИМЕЧАНИЕ: Наложение проводки или повторное подключение цепей НЕ подходят для DTC P0C67 из-за риска повреждения оборудования.

  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ в AC2
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

AC2 ПРОВЕРЬТЕ CMDTC (НЕПРЕРЫВНЫЙ ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ ПАМЯТИ) P0C67
  • Зажигание включено.
  • С помощью диагностического сканера извлеките все CMDTC системного контроллера инвертора (ISC).

Был ли CMDTC P0C67 считан с системного контроллера инвертора (ISC)?
Да ПЕРЕЙТИ в AC3
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

AC3 ВИЗУАЛЬНАЯ ПРОВЕРКА СИСТЕМЫ НИЗКОГО НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.
  • Обесточить систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Визуально осмотрите все низковольтные кабели.
  • Убедитесь, что все разъемы низкого напряжения правильно и надежно подключены.
  • Осмотрите все низковольтные кабели и разъемы. на поврежденную, сгоревшую или перегретую изоляцию, ослабленную или сломанную условия.

Присутствует ли беспокойство?
Да РЕМОНТ при необходимости. УДАЛИТЕ коды DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ в AC4

AC4 ПРОВЕРЬТЕ ЦЕПЬ GS1 НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-32 Земля

Напряжение есть?
Да С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ в AC5

AC5 ПРОВЕРЬТЕ ЦЕПЬ GS3 НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-22 Земля

Напряжение есть?
Да С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ в AC6

AC6 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы системного контроллера инвертора (ISC).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы системного контроллера инвертора (ISC). Убедитесь, что они установлены и зафиксированы правильно.
  • Подключить HF 45 Трансмиссия C1111 .
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей устраните эту проблему, ПЕРЕЙДИТЕ к тесту Pinpoint Q (на шаге Q4 перейдите к шагу Q5 независимо от наличия DTC).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНОЕ ТЕСТ ОБЪЯВЛЕНИЕ: P0C6B

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0C6B: 00 Цепь датчика положения генератора 'B' Низкий уровень: нет информации о подтипе Этот код неисправности устанавливается при обнаружении короткого замыкания на массу в цепи резольвера генератора.

Возможные источники

  • Проводка, клеммы или разъемы
  • Трансмиссия в сборе
  • Калибровка системного контроллера инвертора (ISC)
AD1 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)

ПРИМЕЧАНИЕ: Наложение проводки или повторное подключение цепей НЕ подходят для DTC P0C6B из-за риска повреждения оборудования.

  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ в AD2
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

ПРОВЕРКА AD2 НА CMDTC (КОД НЕПРЕРЫВНОЙ ДИАГНОСТИКИ ПАМЯТИ) P0C6B
  • Зажигание включено.
  • С помощью диагностического сканера извлеките все CMDTC системного контроллера инвертора (ISC).

Была ли CMDTC P0C6B считана с системного контроллера инвертора (ISC)?
Да ПЕРЕЙТИ в AD3
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

AD3 ВИЗУАЛЬНАЯ ПРОВЕРКА СИСТЕМЫ НИЗКОГО НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.
  • Обесточить систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Визуально осмотрите все низковольтные кабели.
  • Убедитесь, что все разъемы низкого напряжения правильно и надежно подключены.
  • Осмотрите все низковольтные кабели и разъемы. на поврежденную, сгоревшую или перегретую изоляцию, ослабленную или сломанную условия.

Присутствует ли беспокойство?
Да РЕМОНТ при необходимости. УДАЛИТЕ коды DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ к AD4

AD4 ПРОВЕРЬТЕ ЦЕПЬ GS2 НА КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-33 Земля

Сопротивление выше 10кОм?
Да ПЕРЕЙТИ в AD5
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

AD5 ПРОВЕРЬТЕ ЦЕПЬ GS4 НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-23 Земля

Сопротивление выше 10кОм?
Да ПЕРЕЙТИ к AD6
Нет С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ Диагностический код неисправности системного контроллера инвертора (ISC) s. ПОВТОРИТЕ самопроверку.

AD6 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы системного контроллера инвертора (ISC).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы системного контроллера инвертора (ISC). Убедитесь, что они установлены и зафиксированы правильно.
  • Подключить HF 45 Трансмиссия C1111 .
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей устраните эту проблему, ПЕРЕЙДИТЕ к тесту Pinpoint Q (на шаге Q4 перейдите к шагу Q5 независимо от наличия DTC).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ AE: P0C6C

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0C6C:00 Цепь датчика положения генератора 'B' Высокий уровень: нет информации о подтипе Этот код неисправности устанавливается, когда в цепи резольвера генератора обнаруживается короткое замыкание на цепь питания.

Возможные источники

  • Проводка, клеммы или разъемы
  • Трансмиссия в сборе
  • Калибровка системного контроллера инвертора (ISC)
AE1 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)

ПРИМЕЧАНИЕ: Наложение проводки или повторное подключение цепей НЕ подходит для DTC P0C6C из-за риска повреждения оборудования.

  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ в АЕ2
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

AE2 ПРОВЕРЬТЕ CMDTC (НЕПРЕРЫВНЫЙ ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ ПАМЯТИ) P0C6C
  • Зажигание включено.
  • С помощью диагностического сканера извлеките все CMDTC системного контроллера инвертора (ISC).

Был ли CMDTC P0C6C считан с системного контроллера инвертора (ISC)?
Да ПЕРЕЙТИ в AE3
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

AE3 ВИЗУАЛЬНАЯ ПРОВЕРКА СИСТЕМЫ НИЗКОГО НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.
  • Обесточить систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Визуально осмотрите все низковольтные кабели.
  • Убедитесь, что все разъемы низкого напряжения правильно и надежно подключены.
  • Осмотрите все низковольтные кабели и разъемы. на поврежденную, сгоревшую или перегретую изоляцию, ослабленную или сломанную условия.

Присутствует ли беспокойство?
Да РЕМОНТ при необходимости. УДАЛИТЕ коды DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ в AE4

AE4 ПРОВЕРЬТЕ ЦЕПЬ GS2 НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-33 Земля

Напряжение есть?
Да С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ в AE5

AE5 ПРОВЕРЬТЕ ЦЕПЬ GS4 НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-23 Земля

Напряжение есть?
Да С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ в AE6

AE6 ПРОВЕРЬТЕ ПРАВИЛЬНУЮ РАБОТУ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы системного контроллера инвертора (ISC).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы системного контроллера инвертора (ISC). Убедитесь, что они установлены и зафиксированы правильно.
  • Подключить HF 45 Трансмиссия C1111 .
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей устраните эту проблему, ПЕРЕЙДИТЕ к тесту Pinpoint Q (на шаге Q4 перейдите к шагу Q5 независимо от наличия DTC).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ AF: P0C79

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0C79:00 Слишком высокое напряжение инвертора приводного двигателя «А»: нет информации о подтипе Этот код неисправности устанавливается, когда в модуле произошло событие перенапряжения.

Возможные источники

  • Другие DTC контроллера системы инвертора (ISC)
  • Ослабленные высоковольтные кабели
  • Отключение услуги не подключено
  • Проводка, клеммы или разъемы
AF1 ПРОВЕРЬТЕ BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера запустите самопроверку BECM.

Есть ли БЭКМ код неисправности?
Да ДИАГНОСТИРОВАТЬ и РЕМОНТировать любой BECM код неисправности с.
СМ.: Высоковольтная батарея, монтаж и кабели — гибрид Электромобиль (HEV) (высоковольтная батарея 414-03A, монтаж и Кабели, диагностика и тестирование).
Нет ПЕРЕЙТИ в AF2

AF2 ПРОВЕРКА СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC) ПОСТОЯННАЯ ПАМЯТЬ ДИАГНОСТИЧЕСКИЕ КОДЫ (CMDTCS)
  • С помощью диагностического сканера проверьте CMDTC.

Был ли P0C79 единственным CMDTC, хранящимся в системном контроллере инвертора (ISC)?
Да ПЕРЕЙТИ к AF3
Нет ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ любой DTC s системного контроллера инвертора (ISC). СМ. таблицу DTC в этом разделе.

AF3 ПРОВЕРЬТЕ СОСТОЯНИЕ ЗАРЯДА ВЫСОКОВОЛЬТНОЙ ТЯГОВОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ
  • Зажигание включено.
  • Доступ к СОБДМК и контролировать HVBAT_V (В) ПИД


Напряжение выше 250 вольт?
Да ПЕРЕЙТИ к AF4
Нет ЗАРЯДИТЕ высоковольтную тяговую батарею.
СМ.: Высокое напряжение Зарядка аккумулятора — гибридный электромобиль (HEV) (414-03A, высокое напряжение) Аккумулятор, монтаж и кабели, общие процедуры).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

AF4 ПРОВЕРИТЬ ПРИСУТСТВИЕ ОПАСНОСТИ

ПРИМЕЧАНИЕ: Очистка системного контроллера инвертора (ISC) Диагностические коды неисправностей (DTC) стирают любую систему инвертора. Контроллер (ISC) записал данные стоп-кадра. Обязательно записывайте любые Информация стоп-кадра инверторного системного контроллера (ISC) до продолжаем дальше. Обратитесь к инструкции по эксплуатации сканера для меню идентификации параметров стоп-кадра (PID).

  • Зажигание включено.
  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • ВЫПОЛНИТЕ самопроверку системного контроллера инвертора (ISC).

Присутствует ли код DTC P0C79?
Да ПЕРЕЙТИ к AF5
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

AF5 ПРОВЕРЬТЕ КАБЕЛИ ВЫСОКОГО НАПРЯЖЕНИЯ НА НЕПРЕРЫВНЫЕ ПРОБЛЕМЫ
  • Зажигание ВЫКЛ.
  • Обесточить систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Отсоедините и осмотрите все разъемы распределительной коробки высоковольтной батареи.
  • Отсоедините и проверьте все разъемы системного контроллера инвертора (ISC).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините разъемы распределительной коробки высоковольтной батареи. Убедитесь, что они установлены и зафиксированы правильно.
  • Подсоедините разъемы системного контроллера инвертора (ISC). Убедитесь, что они установлены и зафиксированы правильно.
  • Снимите сторону системного контроллера инвертора (ISC) крышка. При снятии боковой крышки потяните ее прямо примерно на 2 дюймов, прежде чем двигаться вверх или повредить блокировку высокого напряжения. разъем может возникнуть.
    СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
  • Осмотрите все высоковольтные соединения на предмет повреждений, ослабления или поломки.
  • Убедитесь, что болты высоковольтных клемм полностью посажены и затянуты 8 фунт-фут ( 10,5 Нм)
  • Установите боковую крышку системного контроллера инвертора (ISC).
    СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
  • Повторно включите систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Зажигание включено.
  • Доступ к СОБДМК и контролировать GEN_INV_V (В) ПИД

  • Аккуратно покачивайте всю доступную проводку и разъемы, связанные с кабелем высокого напряжения от инвертора Системный контроллер (ISC) к тяговой батарее и поиск изменений в состоянии PID.

Присутствует ли беспокойство во время теста покачивания?
Да РЕМОНТ при необходимости.
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ AG: P0DA8

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0DA8:00 Напряжение аккумуляторной батареи гибридного/электрического автомобиля/приводной двигатель «А» Корреляция напряжения инвертора: нет информации о подтипе Этот код неисправности устанавливается при обнаружении проблемы с кабелем высокого напряжения или внутренней проблемы модуля.

Возможные источники

  • 150-амперный высоковольтный сильноточный предохранитель
  • Ослабленные высоковольтные кабели
  • БЭКМ
AG1 ВЫПОЛНИТЬ BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ) САМООЦЕНОЧНЫЙ ТЕСТ
  • Зажигание включено.
  • ВЫПОЛНИТЕ самопроверку BECM.

Присутствуют ли коды DTC P0ADB:00, P0ADC:00, P0AA2:00, P0ADF:00, P0AE0:00, P0AA5:00 или U3012:00?
Да ДИАГНОСТИРОВАТЬ и РЕМОНТировать любой BECM код неисправности с.
СМ.: Высоковольтная батарея, монтаж и кабели — гибрид Электромобиль (HEV) (высоковольтная батарея 414-03A, монтаж и Кабели, диагностика и тестирование).
Нет ПЕРЕЙТИ в АГ2

AG2 ПРОВЕРЬТЕ ПОЛОЖИТЕЛЬНЫЙ КАБЕЛЬ ВЫСОКОГО НАПРЯЖЕНИЯ НА ОБРЫВ
  • Обесточьте систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Зажигание ВЫКЛ.
  • Отключите BJB высокого напряжения для HEV C4236D, для PHEV C494 .
  • Осмотрите разъем на наличие поврежденных или выдавленных контактов.
  • Отключить инвертор Системный контроллер (ISC) C199C .
  • Осмотрите разъем на наличие поврежденных или выдавленных контактов.
  • Для HEV измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C4236D-4 C199C-4
  • Для PHEV измерьте и запишите:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C494-4 C199C-4

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ в АГ3
Нет УСТАНОВИТЕ новый кабель высокого напряжения от системного контроллера инвертора (ISC) к тяговой батарее.
ССЫЛАТЬСЯ к: Кабели аккумуляторной батареи высокого напряжения — гибридный электромобиль (HEV) (414-03A Высоковольтная батарея, Монтаж и кабели, Снятие и Монтаж).
. УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

AG3 ПРОВЕРЬТЕ ОТРИЦАТЕЛЬНЫЙ КАБЕЛЬ ВЫСОКОГО НАПРЯЖЕНИЯ НА ОБРЫВ
  • для HEV измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C4236D-3 C199C-1
  • для PHEV измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C494-1 C199C-1

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ в АГ4
Нет УСТАНОВИТЕ новый кабель высокого напряжения от системного контроллера инвертора (ISC) к тяговой батарее.
ССЫЛАТЬСЯ к: Кабели аккумуляторной батареи высокого напряжения — гибридный электромобиль (HEV) (414-03A Высоковольтная батарея, Монтаж и кабели, Снятие и Монтаж).
. УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

AG4 ПРОВЕРЬТЕ ВЫСОКОВОЛЬТНЫЕ КАБЕЛИ НА КОРОТКОЕ ЗАМЫКАНИЕ ОТ ПОЛОЖИТЕЛЬНОГО К ОТРИЦАТЕЛЬНОМУ
  • Зажигание ВЫКЛ.
  • Для HEV измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C4236D-3 C4236D-4
  • Для PHEV измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C494-1 C494-4

Сопротивление ниже 10 кОм?
Да С помощью электрической схемы УСТРАНИТЕ короткое замыкание. ОЧИСТИТЬ DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ в АГ5

AG5 ВИЗУАЛЬНЫЙ ОСМОТР ВЫСОКОВОЛЬТНОЙ СИСТЕМЫ
  • Снимите сторону системного контроллера инвертора (ISC) крышка. При снятии боковой крышки потяните ее прямо примерно на 2 дюймов, прежде чем двигаться вверх или повредить блокировку высокого напряжения. разъем может возникнуть.
    СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
  • Осмотрите все высоковольтные соединения на предмет повреждений, ослабления или поломки.
  • Убедитесь, что болты высоковольтных клемм полностью посажены и затянуты 8 фунт-фут ( 10,5 Нм)

Присутствует ли беспокойство?
Да РЕМОНТ при необходимости. УДАЛИТЕ коды DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ в AG6

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО ПРЕДОХРАНИТЕЛЯ AG6
  • Зажигание ВЫКЛ.
  • Обесточить систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Отключение Только для PHEV, C495 .
  • Осмотрите разъем на наличие поврежденных или выдавленных контактов.
  • Для HEV измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C4236D-4 (со стороны компонентов) C4236D-1 (со стороны компонентов)
  • Для PHEV измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    C494-1 (со стороны компонентов) C495-4 (мужская сторона)

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ в AG7
Нет УБЕДИТЕСЬ, что высоковольтный сильноточный предохранитель (150 А) исправен.
Ссылаться на: Высоковольтный сильноточный предохранитель — гибридный электромобиль (HEV) (414-03A) Высоковольтная батарея, монтаж и кабели, снятие и установка).
или СМ.: Высоковольтный сильноточный предохранитель — сменный гибридный электрический Автомобиль (PHEV) (414-03A Высоковольтная батарея, монтаж и кабели, Снятие и установка).
Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам. выявить возможные причины сопротивления цепи. УСТАНОВИТЬ новый кабели высокого напряжения от системного контроллера инвертора (ISC) к тяговая батарея, при необходимости. СМ.: Кабели аккумуляторной батареи высокого напряжения - Гибридный электромобиль (HEV) (высоковольтная батарея 414-03A, установка и Кабели, Снятие и установка).

AG7 УБЕДИТЕСЬ, ЧТО ПРОБЛЕМА ПРИСУТСТВУЕТ

ПРИМЕЧАНИЕ: Очистка системного контроллера инвертора (ISC) Диагностические коды неисправностей (DTC) стирают любую систему инвертора. Контроллер (ISC) записал данные стоп-кадра. Обязательно записывайте любые Информация стоп-кадра инверторного системного контроллера (ISC) до продолжаем дальше. Обратитесь к инструкции по эксплуатации сканера для меню идентификации параметров стоп-кадра (PID).

  • УСТАНОВИТЕ боковую крышку системного контроллера инвертора (ISC).
    СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
  • Для HEV осмотрите распределительную коробку высоковольтной батареи C4236D и Разъемы C199C системного контроллера инвертора (ISC) на наличие повреждений или выталкиваемые штифты.
  • Для PHEV проверьте разъемы C199C, C494 и C495 системного контроллера инвертора (ISC) на наличие поврежденных или выдвинутых контактов.
  • Ремонт:
    • коррозии, поврежденных или погнутых штифтов и/или выталкиваемые штифты - замените жгут высокого напряжения между инвертором Системный контроллер (ISC) и аккумулятор
      СМ.: Высоковольтная батарея Кабели — гибридный электромобиль (HEV) (батарея высокого напряжения 414-03A, Монтаж и кабели, снятие и установка).
  • Подключение системного контроллера инвертора (ISC) C199C .
  • Соединитесь для ХЭВ, распределительной коробки К4236Д высоковольтной батареи .
  • Подключить для PHEV C494 .
  • Подключить для PHEV C495 .
  • Проверьте правильность посадки и фиксации разъемов.
  • Замените систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Зажигание включено.
  • Сотрите DTC s системного контроллера инвертора (ISC).
  • Выполните самопроверку системного контроллера инвертора (ISC).

Присутствует ли код DTC P0DA8?
Да ЗАМЕНИТЕ жгут проводов высокого напряжения между системным контроллером инвертора (ISC) и аккумуляторной батареей.
ССЫЛАТЬСЯ к: Кабели аккумуляторной батареи высокого напряжения — гибридный электромобиль (HEV) (414-03A Высоковольтная батарея, Монтаж и кабели, Снятие и Монтаж).
Нет ПЕРЕЙТИ в AG8

AG8 ПРОВЕРЬТЕ КАБЕЛИ ВЫСОКОГО НАПРЯЖЕНИЯ НА НЕПРЕРЫВНЫЕ ПРОБЛЕМЫ
  • Зажигание включено.
  • Доступ к СОБДМК и контролировать GEN_INV_V (В) ПИД

  • Аккуратно покачивайте всю доступную проводку и разъемы, связанные с кабелем высокого напряжения от инвертора Системный контроллер (ISC) к тяговой батарее и поиск изменений в состоянии PID.

Изменяется ли напряжение более чем на 10 вольт во время тест покачивания или более чем на 30 вольт во время теста ездового цикла?
Да ЗАМЕНИТЕ жгут проводов высокого напряжения между системным контроллером инвертора (ISC) и аккумуляторной батареей.
ССЫЛАТЬСЯ к: Кабели аккумуляторной батареи высокого напряжения — гибридный электромобиль (HEV) (414-03A Высоковольтная батарея, Монтаж и кабели, Снятие и Монтаж).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом.

ТОЧНЫЙ ТЕСТ AH: P0BFD, P1A0E:62, P1A0E:64, P1A0E:96

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0BFD: 00 Приводной двигатель Фаза A U-V-W Датчик тока Корреляция: нет информации о подтипе Этот код неисправности устанавливается при обнаружении внутренней проблемы с системным контроллером инвертора (ISC).
SOBDMC P1A0E: 62 Модуль управления гибридной трансмиссией — двигатель отключен: ошибка сравнения сигналов Этот DTC устанавливается, когда крутящий момент двигателя выходит за допустимые пределы.
SOBDMC P1A0E: 64 Модуль управления гибридной трансмиссией — двигатель отключен: недостоверность сигнала Этот DTC устанавливается при обнаружении ошибки достоверности крутящего момента двигателя.
SOBDMC P1A0E: 96 Модуль управления гибридной трансмиссией — двигатель отключен: внутренняя неисправность компонента Этот код неисправности устанавливается при обнаружении ошибки контрольной суммы тока фазы двигателя.

Возможные источники

  • Другие DTC контроллера системы инвертора (ISC)
  • Трансмиссия в сборе
  • Системный контроллер инвертора (ISC)
AH1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствуют ли какие-либо DTC контроллера системы инвертора (ISC), кроме P0BFD, P1A0E:62, P1A0E:64 или P1A0E:96?
Да ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу кодов DTC в этом разделе.
Нет ПЕРЕЙТИ в АН2

AH2 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ в AH3
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

AH3 ВИЗУАЛЬНЫЙ ОСМОТР ВЫСОКОВОЛЬТНОЙ СИСТЕМЫ
  • Зажигание ВЫКЛ.
  • Обесточьте систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Снимите сторону системного контроллера инвертора (ISC) крышка. При снятии боковой крышки потяните ее прямо примерно на 2 дюймов, прежде чем двигаться вверх или повредить блокировку высокого напряжения. разъем может возникнуть.
    СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
  • Осмотрите все высоковольтные соединения на предмет повреждений, ослабления или поломки.
  • Убедитесь, что болты высоковольтных клемм полностью посажены и затянуты 8 фунт-фут ( 10,5 Нм)

Присутствует ли беспокойство?
Да РЕМОНТ при необходимости. УДАЛИТЕ коды DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет ПЕРЕЙТИ на AH4

AH4 ПРОВЕРЬТЕ ОБРЫВ ФАЗЫ ДВИГАТЕЛЯ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    ISC/SOBDMC контакт 3, сторона компонентов ISC/SOBDMC контакт 4, сторона компонентов
    ISC/SOBDMC контакт 3, сторона компонентов ISC/SOBDMC контакт 5, сторона компонентов
    ISC/SOBDMC контакт 4, сторона компонентов ISC/SOBDMC контакт 5, сторона компонентов

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ на АН5
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

AH5 ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ НА КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ
  • Измерьте и запишите:
    Положительный вывод Измерение/действие Отрицательный вывод
    ISC/SOBDMC контакт 3, сторона компонентов Земля
    ISC/SOBDMC контакт 4, сторона компонентов Земля
    ISC/SOBDMC контакт 5, сторона компонентов Земля

Сопротивление больше 10 кОм?
Да ПЕРЕЙТИ на AH6
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

AH6 ПОВТОРНО ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Установите боковую крышку системного контроллера инвертора (ISC).
    СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
  • Замените систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните непрерывную самопроверку памяти.
  • Проверьте коды DTC контроллера системы инвертора (ISC).

Являются ли коды DTC P0BFD, P1A0E:62, P1A0E:64 или P1A0E:96 единственными присутствующими кодами DTC?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или перемежающейся неисправности. ПРОЗРАЧНЫЙ код DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.

ТОЧНЫЙ ТЕСТ ИИ: P0C17, P0DFC

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0C17:00 Датчик положения приводного двигателя «А» не изучен: нет информации о подтипе Этот DTC устанавливается, когда блок TRID не был запрограммирован, стерт или потерян.
SOBDMC P0DFC:00 Датчик положения генератора не изучен: нет информации о подтипе Этот DTC устанавливается, если блок TRID запрограммирован, но определено, что данные находятся вне допустимого диапазона.

Возможные источники

  • Программирование блока TRID
  • Калибровка системного контроллера инвертора (ISC)
AI1 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да ПЕРЕЙТИ к AI2
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

AI2 ПРОВЕРЬТЕ, ЧТО БЛОК TRID СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC) БЫЛ ПРАВИЛЬНО ЗАПРОГРАММИРОВАН
  • Проверьте TRID системного контроллера инвертора (ISC) Блок был запрограммирован правильно. См. Перепрограммирование модуля на сканер.

Блок TRID успешно запрограммирован?
Да ПЕРЕЙТИ к AI3
Нет ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, перепрошить системный контроллер инвертора (ISC) TRID блокировать.

AI3 ПОВТОРИТЕ САМОПРОВЕРКУ
  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • ВЫПОЛНИТЕ самопроверку системного контроллера инвертора (ISC).

Присутствует ли код DTC P0C17 или P0DFC?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, перепрошить системный контроллер инвертора (ISC) TRID блокировать. Если проблема все еще присутствует после мигания блока TRID, необходимо обратиться за дополнительной помощью. ОБРАЩАЙТЕСЬ В СЛУЖБУ РЕМОНТ И Процесс технической помощи.
Нет В настоящее время система работает корректно. Код неисправности могло быть установлено из-за высокого сетевого трафика или прерывистой ошибки условие, блок TRID был запрограммирован неправильно или был стерт.

ТОЧНЫЙ ТЕСТ AJ: P0E71

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0E71:00 Характеристики крутящего момента генератора: нет информации о подтипе Этот DTC устанавливается, если система генератора временно отключена, и является уведомлением о других неисправностях в системе.

Возможные источники

  • Другие связанные коды DTC в системном контроллере инвертора (ISC)
  • Проводка, клеммы или разъемы
AJ1 ПРОВЕРКА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTCS) КОНТРОЛЛЕРА СИСТЕМЫ ИНВЕРТОРА (ISC)
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

P0E71:00 — это единственный DTC?
Да ПЕРЕЙТИ в AJ2
Нет ПРОВЕРЬТЕ все остальные коды DTC контроллера системы инвертора (ISC). СМ. таблицу кодов DTC в этом разделе.

AJ2 ПРОВЕРЬТЕ УРОВЕНЬ КАЛИБРОВКИ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Убедитесь, что системный контроллер инвертора (ISC) имеет последний уровень калибровки.

Контроллер системы инвертора (ISC) находится на самом последнем уровне калибровки?
Да В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) до последнего уровня калибровки.

ТОЧНЫЙ ТЕСТ АК: P1A07

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P1A07:00 Высоковольтные характеристики инвертора: нет информации о подтипе Этот код неисправности устанавливается, когда силовой агрегат пытается защитить аккумуляторную батарею от экстремального напряжения (высокого или низкого).

Возможные источники

  • Разряженная высоковольтная батарея
  • Предохранитель высоковольтной батареи
  • DTC s системы аккумуляторной батареи высокого напряжения
  • Кабельные соединения высокого напряжения
  • БЭКМ
AK1 ВИЗУАЛЬНЫЙ ОСМОТР ВЫСОКОВОЛЬТНОЙ СИСТЕМЫ
  • Зажигание ВЫКЛ.
  • Обесточьте систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Снимите сторону системного контроллера инвертора (ISC) крышка. При снятии боковой крышки потяните ее прямо примерно на 2 дюймов, прежде чем двигаться вверх или повредить блокировку высокого напряжения. разъем может возникнуть.
    СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
  • Осмотрите все высоковольтные соединения на предмет повреждений, ослабления или поломки.
  • Убедитесь, что болты высоковольтных клемм полностью посажены и затянуты 8 фунт-фут ( 10,5 Нм)

Присутствует ли беспокойство?
Да РЕМОНТ при необходимости. УДАЛИТЕ коды DTC контроллера системы инвертора (ISC) и ПОВТОРИТЕ самопроверку.
Нет перейти к АК2

AK2 ПРОВЕРЬТЕ СОСТОЯНИЕ ЗАРЯДА ВЫСОКОВОЛЬТНОЙ ТЯГОВОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ
  • Установите боковую крышку системного контроллера инвертора (ISC).
    СМ.: Системный контроллер инвертора [SOBDMC] (303-14D Управление электроприводом, снятие и установка).
  • Подсоедините все ранее отсоединенные разъемы.
  • Повторно включите систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Зажигание включено.
  • Доступ к СОБДМК и контролировать HVBAT_V (В) ПИД


Напряжение выше 120 вольт для HEV или 168 вольт для PHEV?
Да ПЕРЕЙТИ на АК3
Нет ЗАРЯДИТЕ высоковольтную тяговую батарею.
СМ.: Высокое напряжение Зарядка аккумулятора — гибридный электромобиль (HEV) (414-03A, высокое напряжение) Аккумулятор, монтаж и кабели, общие процедуры).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

AK3 УБЕДИТЕСЬ, ЧТО ПРОБЛЕМА ПРИСУТСТВУЕТ

ПРИМЕЧАНИЕ: Очистка системного контроллера инвертора (ISC) Диагностические коды неисправностей (DTC) стирают любую систему инвертора. Контроллер (ISC) записал данные стоп-кадра. Обязательно записывайте любые Информация стоп-кадра инверторного системного контроллера (ISC) до продолжаем дальше. Обратитесь к инструкции по эксплуатации сканера для меню идентификации параметров стоп-кадра (PID).

  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • ВЫПОЛНИТЕ самопроверку системного контроллера инвертора (ISC).

Присутствует ли код DTC P1A07?
Да ПЕРЕЙТИ на АК4
Нет ПЕРЕЙТИ на АК6

AK4 ПРОВЕРЬТЕ ПОЛОЖИТЕЛЬНЫЙ КАБЕЛЬ ВЫСОКОГО НАПРЯЖЕНИЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Обесточьте систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Отключите BJB высокого напряжения для HEV C4236D, для PHEV C494 .
  • Отключить инвертор Системный контроллер (ISC) C199C .
  • Измерьте и запишите:

    Для ГЭМ


    Положительный вывод Измерение/действие Отрицательный вывод
    C4236D-3 C199C-1
    C4236D-4 C199C-4

    Для гибридного электромобиля


    Положительный вывод Измерение/действие Отрицательный вывод
    C494-4 C199C-1
    C494-1 C199C-4

Сопротивление меньше 5 Ом?
Да ПЕРЕЙТИ на АК5
Нет УСТАНОВИТЕ новый кабель высокого напряжения от системного контроллера инвертора (ISC) к тяговой батарее.
ССЫЛАТЬСЯ к: Кабели аккумуляторной батареи высокого напряжения — гибридный электромобиль (HEV) (414-03A Высоковольтная батарея, Монтаж и кабели, Снятие и Монтаж).
. УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

AK5 ПРОВЕРЬТЕ BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ) НА НЕСООТВЕТСТВИЕ НАПРЯЖЕНИЮ
  • Зажигание включено.
  • УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
  • Зажигание ВЫКЛ.
  • Подожди 5 минут.
  • Зажигание включено.
  • Подождите 5 секунд.
  • Доступ к БЭКМ и контролировать HVBAT_V (В) ПИД

  • Доступ к БЭКМ и контролировать CONVOLTPOS (В) ПИД


Напряжения ФИД находятся в пределах 20 вольт друг от друга?
Да ПЕРЕЙТИ на АК6
Нет УСТАНОВИТЕ новый BECM.
СМ.: Модуль контроля заряда батареи (BECM) - Гибридный электромобиль (HEV) (высоковольтная батарея 414-03A, крепление и Кабели, Снятие и установка).
УДАЛИТЕ DTC s системного контроллера инвертора (ISC). ПОВТОРИТЕ самопроверку.

AK6 ПРОВЕРЬТЕ КАБЕЛИ ВЫСОКОГО НАПРЯЖЕНИЯ НА НЕПРЕРЫВНЫЕ ПРОБЛЕМЫ
  • Зажигание ВЫКЛ.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подключите высоковольтный BJB для HEV C4236D, для PHEV C494 .
  • Подключение системного контроллера инвертора (ISC) C199C .
  • Замените систему высокого напряжения.
    СМ.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Зажигание включено.
  • Доступ к СОБДМК и контролировать GEN_INV_V (В) ПИД

  • Аккуратно покачивайте всю доступную проводку и разъемы, связанные с кабелем высокого напряжения от инвертора Системный контроллер (ISC) к тяговой батарее и поиск изменений в состоянии PID.

Присутствует ли беспокойство во время теста покачивания или ездового цикла?
Да Ремонт по мере необходимости.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом.

ТОЧНЫЙ ТЕСТ AL: P1A0A:02

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
СОБДМК P1A0A:02 Сигнал немедленного отключения A: общий сбой сигнала Этот DTC устанавливается, когда системный контроллер инвертора (ISC) получает команду на отключение от BECM или RCM.

Возможные источники

  • DTC s аккумуляторной батареи высокого напряжения
  • Диагностические коды неисправностей RCM
AL1 ПРОВЕРЬТЕ ЗАПРОС ВЫКЛЮЧЕНИЯ СИСТЕМНОГО КОНТРОЛЛЕРА ИНВЕРТОРА (ISC)
  • Подтвердите, что автомобиль не был в аварии.

Автомобиль участвовал в столкновении?
Да УСТРАНИТЕ любые повреждения автомобиля. УДАЛИТЕ DTC s системного контроллера инвертора (ISC).
Нет ПЕРЕЙТИ к AL2

AL2 ПРОВЕРЬТЕ BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера запустите самотестирование BECM.

Есть ли БЭКМ код неисправности?
Да ДИАГНОСТИРОВАТЬ и РЕМОНТировать любой BECM код неисправности с.
СМ.: Высоковольтная батарея, монтаж и кабели — гибрид Электромобиль (HEV) (высоковольтная батарея 414-03A, монтаж и Кабели, диагностика и тестирование).
Нет ПЕРЕЙТИ к AL3

AL3 ПРОВЕРЬТЕ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера запустите самотестирование RCM.

Есть ли РКМ код неисправности?
Да ДИАГНОСТИКА и РЕМОНТ любой RCM код неисправности с.
СМ.: Дополнительная система пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, диагностика и проверка).
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ТОЧНЫЙ ТЕСТ AM: U0100

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC U0100:00 Потеряна связь с ECM/PCM 'A': нет информации о подтипе Этот код неисправности устанавливается, когда в ECM отсутствуют сообщения.

Возможные источники

  • Проблема сети связи
  • ЕСМ
AM1 ПОДТВЕРДИТЬ ОПАСНОСТЬ
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ на АМ2
Нет В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

AM2 ПРОВЕРЬТЕ, ЧТОБЫ ДИАГНОСТИЧЕСКИЙ ПРИБОР СВЯЗАЛСЯ С ECM (БЛОКОМ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ)
  • Подсоедините диагностический сканер к автомобилю.
  • Попытайтесь установить сеанс связи с автомобилем с помощью диагностического сканера.

Можно ли установить автомобильную сессию?
Да ПЕРЕЙТИ на АМ3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AM3 ПРОВЕРЬТЕ НА НЕСЕТЕВЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Имеются ли несетевые коды DTC?
Да Сначала ПРОВЕРЬТЕ все коды DTC, не относящиеся к сети. СМ. соответствующую таблицу DTC в этом разделе.
Нет ПЕРЕЙТИ на АМ4

AM4 ПРОВЕРКА ЕСМ (МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку ECM.

Имеются ли несетевые коды DTC?
Да СМ. Диагностику и тестирование в соответствующем разделе 303-14.
Нет ПЕРЕЙТИ на АМ5

AM5 ПРОВЕРЬТЕ КОНТРОЛЛЕР СИСТЕМЫ ИНВЕРТОРА (ISC) И ECM (МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) УРОВНИ КАЛИБРОВКИ
  • Убедитесь, что системный контроллер инвертора (ISC) и ECM соответствуют последним уровням калибровки.

Контроллер системы инвертора (ISC) и ECM соответствуют последним уровням калибровки?
Да ПЕРЕЙТИ на АМ6
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) или ECM до последнего уровня калибровки.

AM6 ПОВТОРНАЯ ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0100:00
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

DTC U0100:00 все еще присутствует?
Да ПЕРЕЙТИ на АМ7
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или перемежающейся неисправности.

AM7 ПРОВЕРЬТЕ ДРУГИЕ ПРИЧИНЫ ПРОБЛЕМ СВЯЗИ В СЕТИ

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, модуль конфигурация может быть неправильно установлена ​​во время PMI или PMI может не были проведены.

  • Проверьте историю обслуживания автомобиля, чтобы узнать о недавних сервисных действиях, связанных с ECM и системный контроллер инвертора (ISC). Если недавнее обслуживание История найдена:
    • убедитесь, что был установлен правильный сменный модуль
      • Список деталей автомобиля можно использовать для проверки правильности установки деталей.
    • убедитесь, что конфигурация сменного модуля была правильной
      • перенастройте модуль, используя исходные данные, если предыдущая конфигурация подозревается
    • убедитесь, что модуль не был получен с аналогичного автомобиля и не был установлен в транспортное средство с опаской
      • верните замененный модуль в исходный автомобиль и получите новый сменный модуль
  • Запустите систему и определите, сохраняется ли наблюдаемый симптом.

Наблюдаемый симптом все еще присутствует?
Да ПЕРЕЙТИ на АМ8
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано неправильными процедурами замены деталей или неправильная конфигурация модуля.

AM8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ECM (МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы ECM.
  • Ремонт:
    • коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые контакты клемм
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы ECM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему,
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ: U0103

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC U0103:87 Потеряна связь с модулем управления переключением передач A: отсутствует сообщение Этот DTC устанавливается, когда сообщения отсутствуют в GSM.

Возможные источники

  • Проблема сети связи
  • GSM
AN1 ПОДТВЕРДИТЕ ОПАСНОСТЬ
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ на АН2
Нет В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

AN2 ПРОВЕРЬТЕ, ЧТО ДИАГНОСТИЧЕСКИЙ ПРИБОР ОБМЕНАЕТСЯ С GSM (МОДУЛЬ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ)
  • Подсоедините диагностический сканер к автомобилю.
  • Попытайтесь установить сеанс связи с автомобилем с помощью диагностического сканера.

Можно ли установить автомобильную сессию?
Да ПЕРЕЙТИ на AN3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AN3 ПРОВЕРЬТЕ НА НЕСЕТЕВЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Имеются ли несетевые коды DTC?
Да Сначала ПРОВЕРЬТЕ все коды DTC, не относящиеся к сети. СМ. соответствующую таблицу DTC в этом разделе.
Нет ПЕРЕЙТИ на AN4

AN4 ПРОВЕРКА GSM (МОДУЛЬ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку GSM.

Имеются ли несетевые коды DTC?
Да СМ. Диагностику и тестирование в соответствующем разделе 307-05.
Нет ПЕРЕЙТИ на AN5

AN5 ПРОВЕРЬТЕ КОНТРОЛЛЕР СИСТЕМЫ ИНВЕРТОРА (ISC) И GSM (МОДУЛЬ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ) УРОВНИ КАЛИБРОВКИ
  • Убедитесь, что системный контроллер инвертора (ISC) и GSM находятся на последних уровнях калибровки.

Контроллер инверторной системы (ISC) и GSM соответствуют последним уровням калибровки?
Да ПЕРЕЙТИ на AN6
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) или GSM до последнего уровня калибровки.

AN6 ПОВТОРНАЯ ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0103:87
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

DTC U0103:87 все еще присутствует?
Да ПЕРЕЙТИ на AN7
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или перемежающейся неисправности.

AN7 ПРОВЕРЬТЕ ДРУГИЕ ПРИЧИНЫ ПРОБЛЕМ СВЯЗИ В СЕТИ

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, модуль конфигурация может быть неправильно установлена ​​во время PMI или PMI может не были проведены.

  • Проверьте историю обслуживания автомобиля, чтобы узнать о недавних сервисных действиях, связанных с GSM и системный контроллер инвертора (ISC). Если недавнее обслуживание История найдена:
    • убедитесь, что был установлен правильный сменный модуль
      • Список деталей автомобиля можно использовать для проверки правильности установки деталей.
    • убедитесь, что конфигурация сменного модуля была правильной
      • перенастройте модуль, используя исходные данные, если предыдущая конфигурация подозревается
    • убедитесь, что модуль не был получен с аналогичного автомобиля и не был установлен в транспортное средство с опаской
      • верните замененный модуль в исходный автомобиль и получите новый сменный модуль
  • Запустите систему и определите, сохраняется ли наблюдаемый симптом.

Наблюдаемый симптом все еще присутствует?
Да ПЕРЕЙТИ на AN8
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано неправильными процедурами замены деталей или неправильная конфигурация модуля.

AN8 ПРОВЕРКА ПРАВИЛЬНОСТИ GSM (МОДУЛЬ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы GSM.
  • Ремонт:
    • коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые контакты клемм
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы GSM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему,
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ АО: U010F

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC U010F:00 Потеряна связь с модулем управления кондиционером: нет информации о подтипе Этот DTC устанавливается при отсутствии сообщений от ACCM.

Возможные источники

  • Проблема сети связи
  • ACCM
AO1 ПОДТВЕРДИТЬ ОПАСНОСТЬ
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ в АО2
Нет В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

AO2 ПРОВЕРЬТЕ, ЧТО ДИАГНОСТИЧЕСКИЙ ПРИБОР ОБМЕНЯЕТСЯ С ACCM (МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА)
  • Подсоедините диагностический сканер к автомобилю.
  • Попытайтесь установить сеанс связи с автомобилем с помощью диагностического сканера.

Можно ли установить автомобильную сессию?
Да ПЕРЕЙТИ в АО3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AO3 ПРОВЕРКА НА НЕСЕТЕВЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Имеются ли несетевые коды DTC?
Да Сначала ПРОВЕРЬТЕ все коды DTC, не относящиеся к сети. СМ. соответствующую таблицу DTC в этом разделе.
Нет ПЕРЕЙТИ в АО4

AO4 ПРОВЕРКА ACCM (МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку ACCM.

Имеются ли несетевые коды DTC?
Да СМ. Диагностику и тестирование в соответствующем разделе 412-00.
Нет ПЕРЕЙТИ в АО5

AO5 ПРОВЕРЬТЕ КОНТРОЛЛЕР СИСТЕМЫ ИНВЕРТОРА (ISC) И ACCM (МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА) УРОВНИ КАЛИБРОВКИ
  • Убедитесь, что системный контроллер инвертора (ISC) и ACCM соответствуют последним уровням калибровки.

Контроллер системы инвертора (ISC) и ACCM соответствуют последним уровням калибровки?
Да ПЕРЕЙТИ в АО6
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) или ACCM до последнего уровня калибровки.

ПОВТОРНАЯ ПРОВЕРКА AO6 НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U010F:00
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

DTC U010F:00 все еще присутствует?
Да ПЕРЕЙТИ в АО7
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или перемежающейся неисправности.

AO7 ПРОВЕРЬТЕ ДРУГИЕ ПРИЧИНЫ ПРОБЛЕМ СВЯЗИ В СЕТИ

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, модуль конфигурация может быть неправильно установлена ​​во время PMI или PMI может не были проведены.

  • Проверьте историю обслуживания автомобиля, чтобы узнать о недавних сервисных действиях, связанных с ACCM и системный контроллер инвертора (ISC). Если недавнее обслуживание История найдена:
    • убедитесь, что был установлен правильный сменный модуль
      • Список деталей автомобиля можно использовать для проверки правильности установки деталей.
    • убедитесь, что конфигурация сменного модуля была правильной
      • перенастройте модуль, используя исходные данные, если предыдущая конфигурация подозревается
    • убедитесь, что модуль не был получен с аналогичного автомобиля и не был установлен в транспортное средство с опаской
      • верните замененный модуль в исходный автомобиль и получите новый сменный модуль
  • Запустите систему и определите, сохраняется ли наблюдаемый симптом.

Наблюдаемый симптом все еще присутствует?
Да ПЕРЕЙТИ в АО8
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано неправильными процедурами замены деталей или неправильная конфигурация модуля.

AO8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACCM (МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы ACCM.
  • Ремонт:
    • коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые контакты клемм
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы ACCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему,
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНАЯ ТЕСТ AP: U0111

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC U0111:00 Нарушена связь с модулем управления энергией батареи «A»: нет информации о подтипе Этот код неисправности устанавливается, когда в BECM отсутствуют сообщения.

Возможные источники

  • Коммуникационная проблема
  • БЭКМ
AP1 ПОДТВЕРДИТЕ ОПАСНОСТЬ
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ к AP2
Нет В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

AP2 ПРОВЕРЬТЕ, ЧТОБЫ ДИАГНОСТИЧЕСКОЕ СКАНИРОВАНИЕ СВЯЗЫВАЛОСЬ С BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ)
  • Подсоедините диагностический сканер к автомобилю.
  • Попытайтесь установить сеанс связи с автомобилем с помощью диагностического сканера.

Можно ли установить автомобильную сессию?
Да ПЕРЕЙТИ к АР3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AP3 ПРОВЕРКА НА НЕСЕТЕВЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Имеются ли несетевые коды DTC?
Да Сначала ПРОВЕРЬТЕ все коды DTC, не относящиеся к сети. СМ. соответствующую таблицу DTC в этом разделе.
Нет ПЕРЕЙТИ к AP4

AP4 ПРОВЕРКА BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку BECM.

Имеются ли несетевые коды DTC?
Да СМ. Диагностику и тестирование в соответствующем разделе 414-03.
Нет ПЕРЕЙТИ к AP5

AP5 ПРОВЕРЬТЕ КОНТРОЛЛЕР СИСТЕМЫ ИНВЕРТОРА (ISC) И BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ) УРОВНИ КАЛИБРОВКИ
  • Убедитесь, что системный контроллер инвертора (ISC) и BECM соответствуют последним уровням калибровки.

Контроллер системы инвертора (ISC) и BECM соответствуют последним уровням калибровки?
Да ПЕРЕЙТИ к AP6
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) или BECM до последнего уровня калибровки.

AP6 ПОВТОРНАЯ ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0111
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Код DTC U0111 все еще присутствует?
Да ПЕРЕЙТИ к AP7
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или перемежающейся неисправности.

AP7 ПРОВЕРЬТЕ ДРУГИЕ ПРИЧИНЫ ПРОБЛЕМ СВЯЗИ В СЕТИ

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, модуль конфигурация может быть неправильно установлена ​​во время PMI или PMI может не были проведены.

  • Проверьте историю обслуживания автомобиля, чтобы узнать о недавних сервисных действиях, связанных с BECM и системный контроллер инвертора (ISC). Если недавнее обслуживание История найдена:
    • убедитесь, что был установлен правильный сменный модуль
      • Список деталей автомобиля можно использовать для проверки правильности установки деталей.
    • убедитесь, что конфигурация сменного модуля была правильной
      • перенастройте модуль, используя исходные данные, если предыдущая конфигурация подозревается
    • убедитесь, что модуль не был получен с аналогичного автомобиля и не был установлен в транспортное средство с опаской
      • верните замененный модуль в исходный автомобиль и получите новый сменный модуль
  • Запустите систему и определите, сохраняется ли наблюдаемый симптом.

Наблюдаемый симптом все еще присутствует?
Да ПЕРЕЙТИ к AP8
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано неправильными процедурами замены деталей или неправильная конфигурация модуля.

AP8 ПРОВЕРКА ПРАВИЛЬНОСТИ BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы BECM.
  • Ремонт:
    • коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые контакты клемм
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы BECM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему,
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ AQ: U0121

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC U0121:00 Нарушена связь с модулем управления антиблокировочной тормозной системой (ABS) «A»: нет информации о подтипе Этот DTC устанавливается, когда сообщения от модуля ABS отсутствуют.
SOBDMC U0121:8F Нарушена связь с модулем управления антиблокировочной тормозной системой (ABS) «A»: ошибочный Этот DTC устанавливается, когда сообщения от модуля ABS отсутствуют.

Возможные источники

  • Проблема сети связи
  • Модуль АБС
AQ1 ПОДТВЕРДИТЕ ОПАСНОСТЬ
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ в AQ2
Нет СНЯТЬ код неисправности. В настоящее время система работает корректно. Код неисправности могло быть установлено из-за высокого сетевого трафика или прерывистой ошибки состояние.

AQ2 ПРОВЕРЬТЕ СВЯЗЬ ДИАГНОСТИЧЕСКОГО ПРИБОРА С АБС (АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ СИСТЕМОЙ) МОДУЛЬ
  • Подсоедините диагностический сканер к автомобилю.
  • Попытайтесь установить сеанс связи с автомобилем с помощью диагностического сканера.

Можно ли установить автомобильную сессию?
Да ПЕРЕЙТИ в AQ3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AQ3 ПРОВЕРКА НА НЕСЕТЕВЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Имеются ли несетевые коды DTC?
Да Сначала ПРОВЕРЬТЕ все коды DTC, не относящиеся к сети. СМ. Таблицу DTC в этом разделе.
Нет ПЕРЕЙТИ в AQ4

AQ4 ПРОВЕРКА АБС ОТ НЕСЕТИ (АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ МОДУЛЯ (DTCS)
  • С помощью диагностического сканера выполните самопроверку модуля ABS.

Имеются ли несетевые коды DTC?
Да СМ. Диагностику и тестирование в соответствующем разделе 206-09.
Нет ПЕРЕЙТИ в AQ5

AQ5 ПРОВЕРЬТЕ КОНТРОЛЛЕР СИСТЕМЫ ИНВЕРТОРА (ISC) И АБС (АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ) УРОВНИ КАЛИБРОВКИ МОДУЛЯ
  • Убедитесь, что системный контроллер инвертора (ISC) и модуль ABS соответствуют последним уровням калибровки.

Контроллер инверторной системы (ISC) и модуль ABS соответствуют последним уровням калибровки?
Да ПЕРЕЙТИ в AQ6
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) или модуль ABS до последнего уровня калибровки.

ПОВТОРНАЯ ПРОВЕРКА AQ6 НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0121:00 И U0121:8F
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

DTC U0121:00 или U0121:8F все еще присутствует?
Да ПЕРЕЙТИ в AQ7
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

AQ7 ПРОВЕРЬТЕ ДРУГИЕ ПРИЧИНЫ ПРОБЛЕМ СВЯЗИ В СЕТИ

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, модуль конфигурация может быть неправильно установлена ​​во время PMI или PMI может не были проведены.

  • Проверьте историю обслуживания автомобиля, чтобы узнать о недавних сервисных действиях, связанных с модуль ABS и системный контроллер инвертора (ISC). Если недавно История обслуживания найдена:
    • убедитесь, что был установлен правильный сменный модуль
      • Список деталей автомобиля можно использовать для проверки правильности установки деталей.
    • убедитесь, что конфигурация сменного модуля была правильной
      • перенастройте модуль, используя исходные данные, если предыдущая конфигурация подозревается
    • убедитесь, что модуль не был получен с аналогичного автомобиля и не был установлен в транспортное средство с опаской
      • верните замененный модуль в исходный автомобиль и получите новый сменный модуль
  • Запустите систему и определите, сохраняется ли наблюдаемый симптом.

Наблюдаемый симптом все еще присутствует?
Да ПЕРЕЙТИ в AQ8
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано неправильными процедурами замены деталей или неправильная конфигурация модуля.

AQ8 ПРОВЕРКА ПРАВИЛЬНОСТИ АБС (АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА) РАБОТА МОДУЛЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте разъемы модуля ABS.
  • Ремонт:
    • коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые контакты клемм
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы модуля ABS. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему,
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ AR: U0140

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC U0140:00 Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе Этот DTC устанавливается, когда сообщения от BCM отсутствуют.

Возможные источники

  • Проблема сети связи
  • млрд кубометров
AR1 ПОДТВЕРДИТЕ ОПАСНОСТЬ
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ в AR2
Нет СНЯТЬ код неисправности. В настоящее время система работает корректно. Код неисправности могло быть установлено из-за высокого сетевого трафика или прерывистой ошибки состояние.

AR2 УБЕДИТЕСЬ, ЧТО ДИАГНОСТИЧЕСКИЙ ПРИБОР ОБМЕНАЕТСЯ С BCM (МОДУЛЕМ УПРАВЛЕНИЯ КУЗОВА)
  • Подсоедините диагностический сканер к автомобилю.
  • Попытайтесь установить сеанс связи с автомобилем с помощью диагностического сканера.

Можно ли установить автомобильную сессию?
Да ПЕРЕЙТИ к AR3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AR3 ПРОВЕРКА НА НЕСЕТЕВЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Имеются ли несетевые коды DTC?
Да Сначала ПРОВЕРЬТЕ все коды DTC, не относящиеся к сети. СМ. Таблицу DTC в этом разделе.
Нет ПЕРЕЙТИ к AR4

AR4 ПРОВЕРЬТЕ НА НЕСЕТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку BCM.

Имеются ли несетевые коды DTC?
Да СМ. Диагностику и тестирование в соответствующем разделе 419-10.
Нет ПЕРЕЙТИ к AR5

AR5 ПРОВЕРЬТЕ КОНТРОЛЛЕР СИСТЕМЫ ИНВЕРТОРА (ISC) И BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) УРОВНИ КАЛИБРОВКИ
  • Убедитесь, что системный контроллер инвертора (ISC) и BCM соответствуют последним уровням калибровки.

Контроллер системы инвертора (ISC) и BCM соответствуют последним уровням калибровки?
Да ПЕРЕЙТИ к AR6
Нет ОБНОВИТЕ системный контроллер инвертора (ISC) или BCM до последнего уровня калибровки.

AR6 ПОВТОРНАЯ ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0140
  • С помощью диагностического сканера сотрите DTC s системного контроллера инвертора (ISC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Присутствует ли код DTC U0140?
Да ПЕРЕЙТИ в АР7
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

AR7 ПРОВЕРЬТЕ ДРУГИЕ ПРИЧИНЫ ПРОБЛЕМ СВЯЗИ В СЕТИ

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, модуль конфигурация может быть неправильно установлена ​​во время PMI или PMI может не были проведены.

  • Проверьте историю обслуживания автомобиля, чтобы узнать о недавних сервисных действиях, связанных с BCM и системный контроллер инвертора (ISC). Если недавнее обслуживание История найдена:
    • убедитесь, что был установлен правильный сменный модуль
      • Список деталей автомобиля можно использовать для проверки правильности установки деталей.
    • убедитесь, что конфигурация сменного модуля была правильной
      • перенастройте модуль, используя исходные данные, если предыдущая конфигурация подозревается
    • убедитесь, что модуль не был получен с аналогичного автомобиля и не был установлен в транспортное средство с опаской
      • верните замененный модуль в исходный автомобиль и получите новый сменный модуль
  • Запустите систему и определите, сохраняется ли наблюдаемый симптом.

Наблюдаемый симптом все еще присутствует?
Да ПЕРЕЙТИ в AR8
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано неправильными процедурами замены деталей или неправильная конфигурация модуля.

AR8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы BCM.
  • Ремонт:
    • коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые контакты клемм
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы BCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему,
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ КАК: U0143

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) упоминается как SOBDMC (вторичный модуль управления бортовой диагностикой C) в инструмент сканирования.

Нормальная работа и неисправности

СМ.: Управление электроприводом — работа системы и компоненты Описание (303-14D Electric Powertrain Control, Описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC U0143:00 Потеряна связь с модулем управления кузовным оборудованием "C": нет информации о подтипе Этот DTC устанавливается, когда сообщения отсутствуют в BCMC.

Возможные источники

  • Проблема сети связи
  • BCMC
AS1 ПОДТВЕРДИТЬ ОПАСНОСТЬ
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ на AS2
Нет СНЯТЬ код неисправности. В настоящее время система работает корректно. Код неисправности могло быть установлено из-за высокого сетевого трафика или прерывистой ошибки состояние.

AS2 ПРОВЕРКА СВЯЗИ ДИАГНОСТИЧЕСКОГО ПРИБОРА СКАНИРОВАНИЯ С BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C)
  • Подсоедините диагностический сканер к автомобилю.
  • Попытайтесь установить сеанс связи с автомобилем с помощью диагностического сканера.

Можно ли установить автомобильную сессию?
Да ПЕРЕЙТИ на AS3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

ПРОВЕРКА AS3 НА НЕСЕТЕВЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку системного контроллера инвертора (ISC).

Имеются ли несетевые коды DTC?
Да Сначала ПРОВЕРЬТЕ все коды DTC, не относящиеся к сети. СМ. Таблицу DTC в этом разделе.
Нет ПЕРЕЙТИ на AS4

ПРОВЕРКА AS4 НА НЕСЕТЕВОЙ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните с
