Ford Escape: Закрытие кузова / Общие процедуры — Регулировка передних дверей

Специальные инструменты) / Общее оборудование

Средство для снятия внутренней отделки

осмотр

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

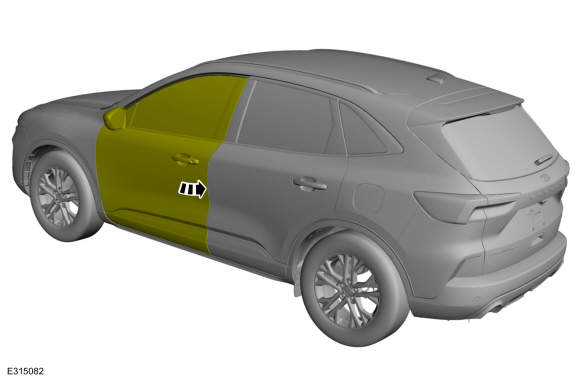

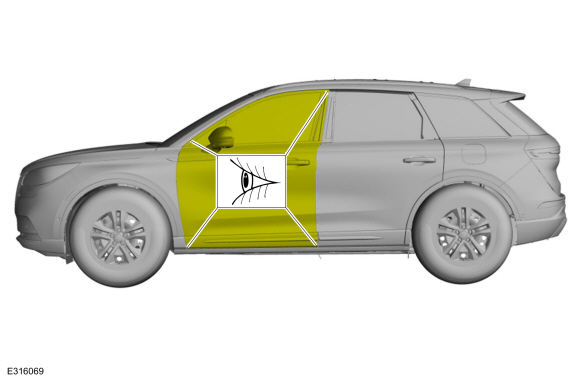

  1. Проверьте расстояние от передней двери до кузова.

Корректирование

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

Все выравнивания

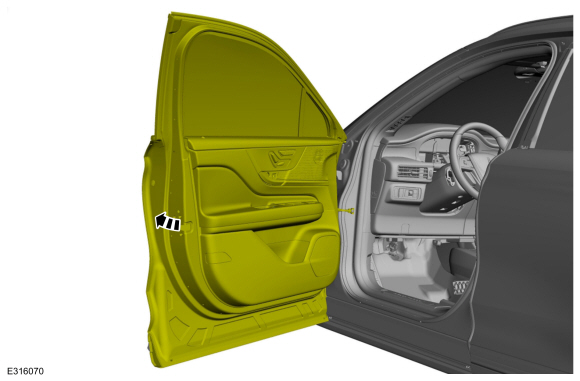

  1. Открой дверь.

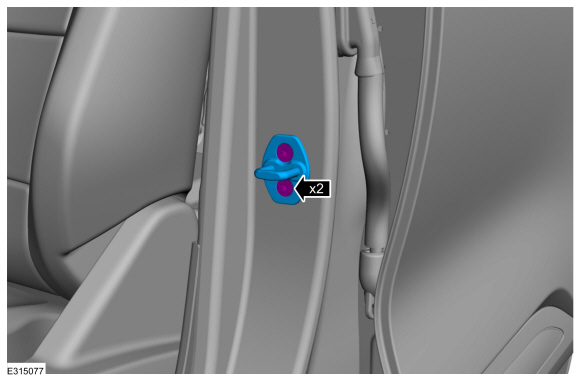

  1. Снимите болты и узел ударника.

Передняя дверь внутрь и наружу, выравнивание вверх и вниз

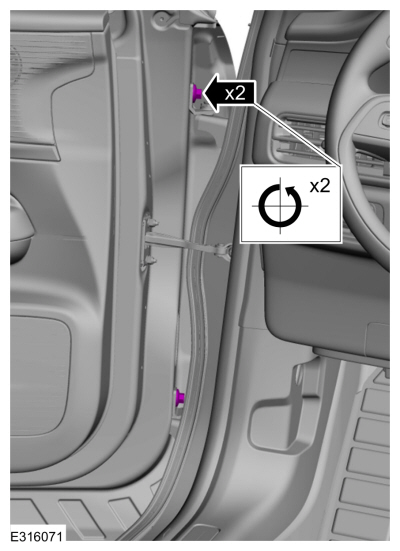

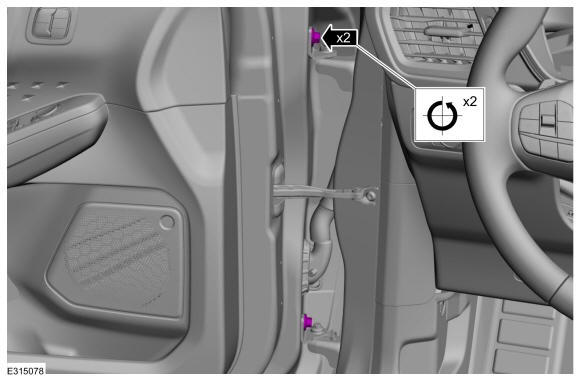

  1. Ослабьте болты, чтобы дверь могла двигаться.
    Ослабить:
    : 2 оборота
  1. Отрегулируйте дверь в соответствии со спецификацией.
    См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).

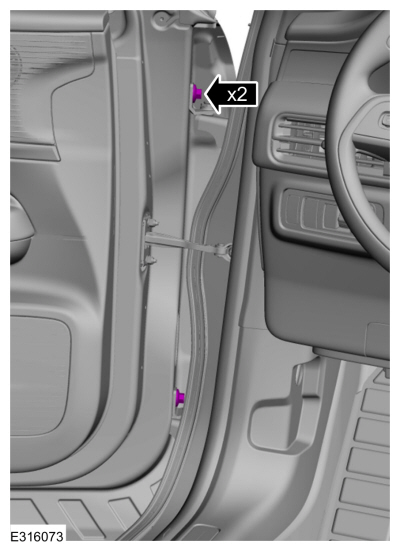

  1. Затяните болты.
    Крутящий момент: 35 фунт-футов (48 Нм)

Выравнивание передней двери вперед, назад и по наклону

  1. Со стороны водителя.

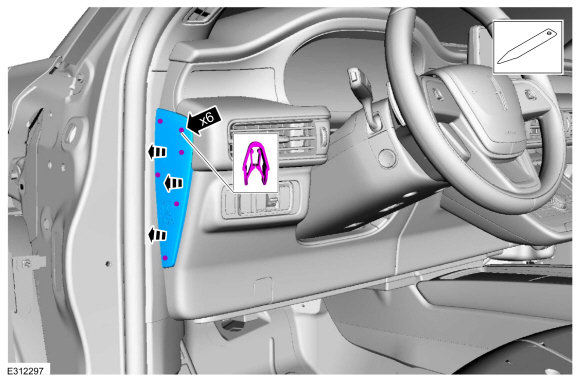

    Освободите фиксаторы и снимите левую торцевую заглушку приборной панели.
    Используйте общее оборудование: средство для снятия внутренней отделки салона.
  1. Со стороны водителя.
    Освободите фиксаторы и снимите левую торцевую заглушку приборной панели.
  1. Со стороны водителя.

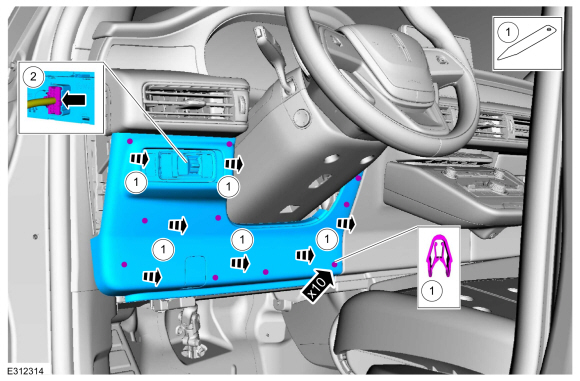

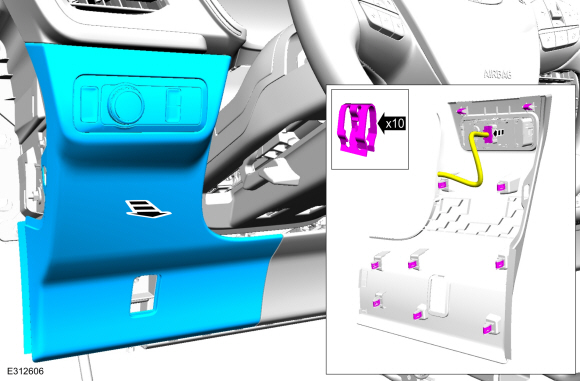

    1. Освободите зажимы и снимите левую панель отделки. Отсоедините электрический разъем.
  1. Со стороны пассажира.
    Отведите уплотнитель передней двери в сторону, освободите защелки и снимите панель отделки панели приборов.
    Используйте общее оборудование: средство для снятия внутренней отделки салона.
  1. Со стороны пассажира.
    Освободите фиксаторы и снимите правую торцевую заглушку приборной панели.
  1. Со стороны пассажира.

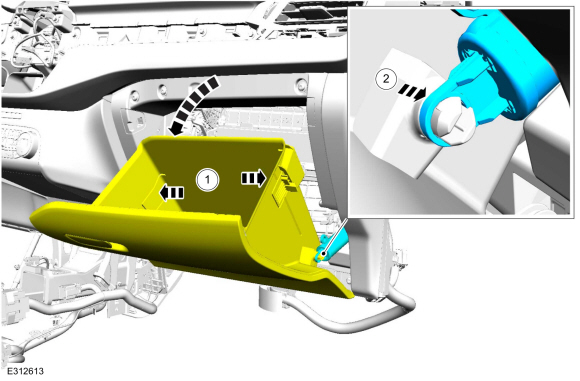

    1. Отпустите упор и полностью опустите бардачок.
    1. Снимите контрольную планку перчаточного ящика.
  1. Со стороны пассажира.
    Поднимите бардачок с петель и снимите.
  1. ПРИМЕЧАНИЕ: Показана сторона водителя, сторона пассажира аналогична.

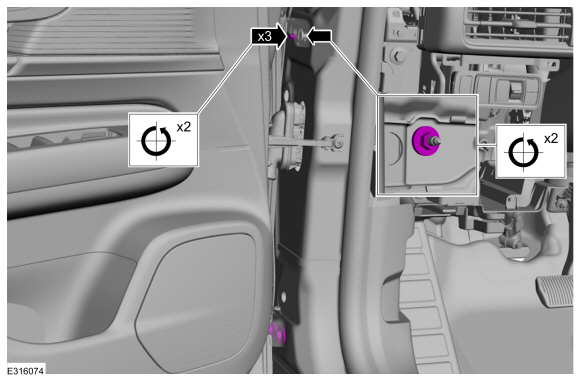

    • Ослабьте болты, чтобы дверь могла двигаться.
      Ослабить:
      : 2 оборота
    • Ослабьте гайку и шайбу, чтобы дверь могла двигаться.
      Ослабить:
      : 2 оборота
  1. Осторожно закройте дверь.

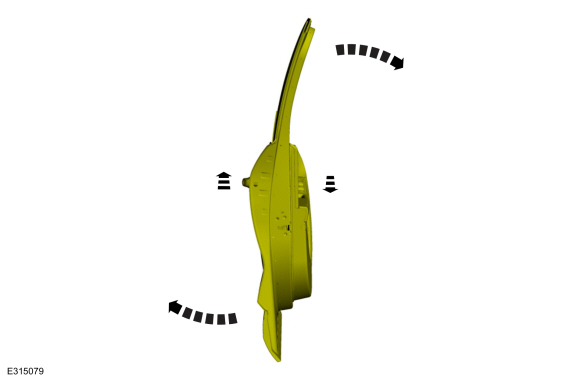

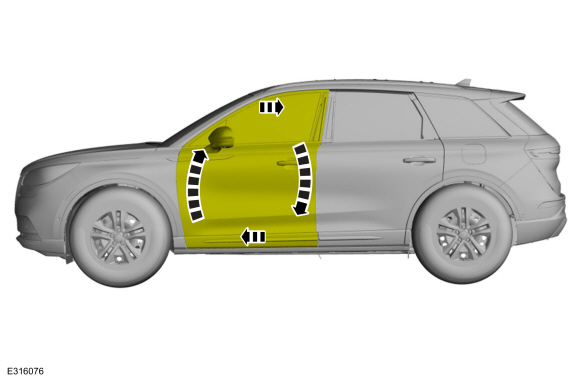

  1. Отрегулируйте дверь по мере необходимости.
  1. Осторожно откройте дверь.

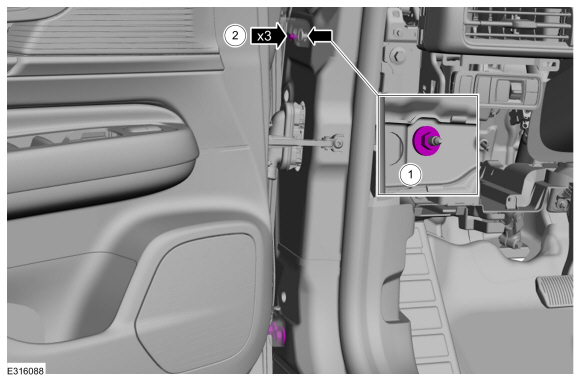

    1. Затяните застежку.
      Крутящий момент: 22 фунт-фута (30 Нм)
    1. Затяните крепления.
      Крутящий момент: 22 фунт-фута (30 Нм)

Все выравнивания

  1. Установите ударник в сборе.

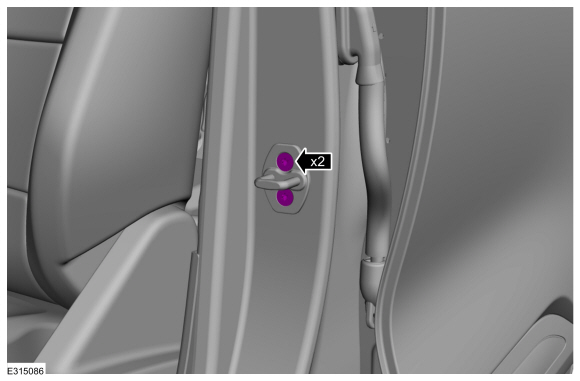

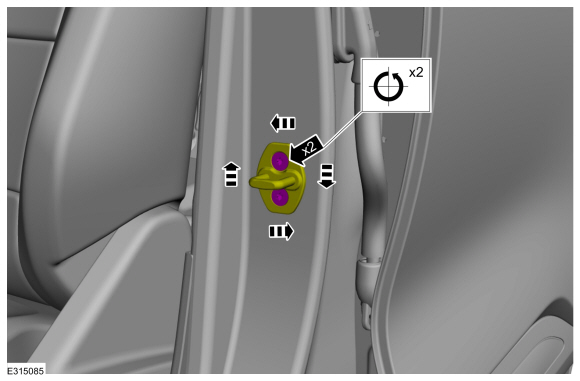

  1. Ослабьте болты, чтобы обеспечить движение узла ответной планки.
    Ослабить:
    : 2 оборота
  1. Затяните крепления.
    Крутящий момент: 18 фунт-футов (25 Нм)

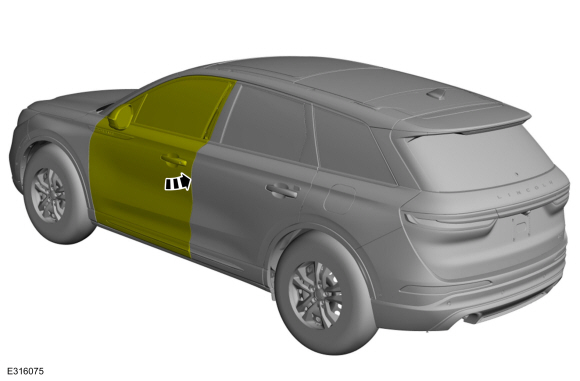

  1. Проверьте размеры от кузова до передней двери.
