Снятие и установка — задняя поднимающаяся дверь

Удаление

1. 1

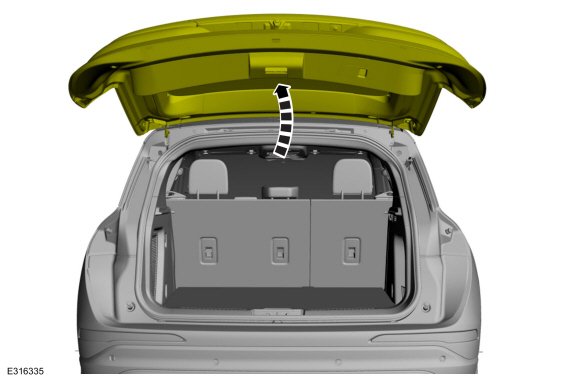

   Откройте заднюю дверь.



2. 2
   Снимите верхний стоп-сигнал.
   См.: Высокий стоп-сигнал (417-01 Наружное освещение, снятие и установка).
3. 3
   Снимите панель отделки задней двери.
   См.: Панель обивки двери багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка).
4. 4
   Снимите панель отделки задней стойки.
   См.: Панель обивки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
5. 5

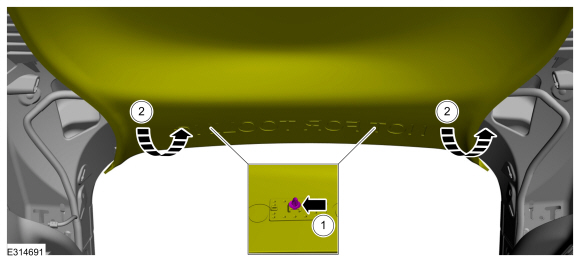

   1. Освободите клипсы.

   2. Опустите заднюю обшивку потолка.



6. 6

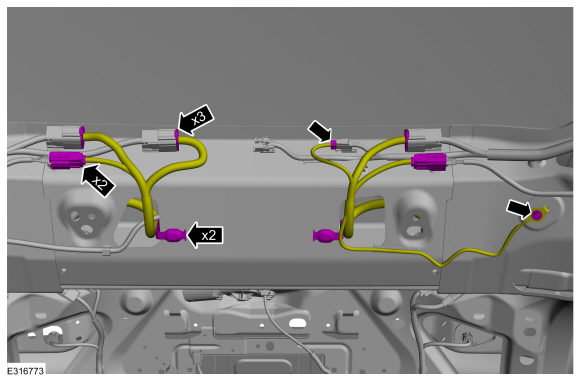

   • Отсоедините электрические разъемы.

   • Снимите застежку.
     Крутящий момент: 97 фунтов на дюйм (11 Н·м)



7. 7

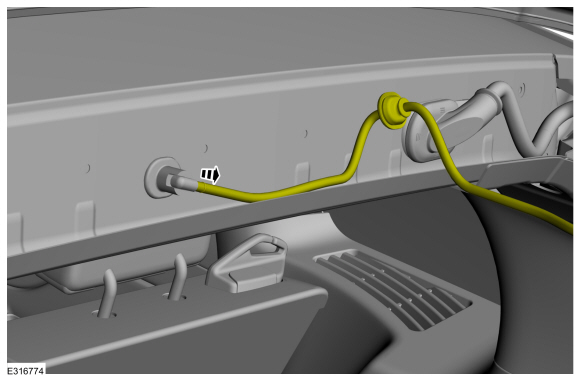

   Протяните шланг омывателя через отверстие задней двери



8. 8

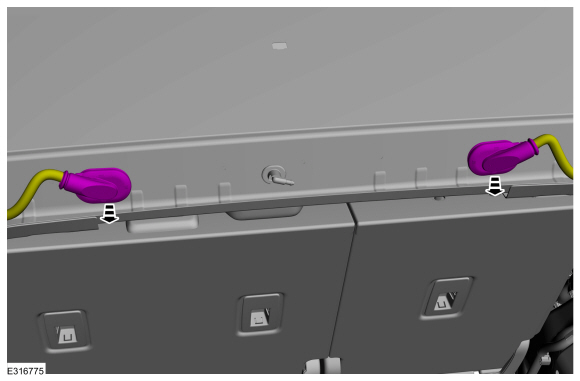

   Снимите втулку и выведите жгут проводов из двери багажного отделения.



9. 9

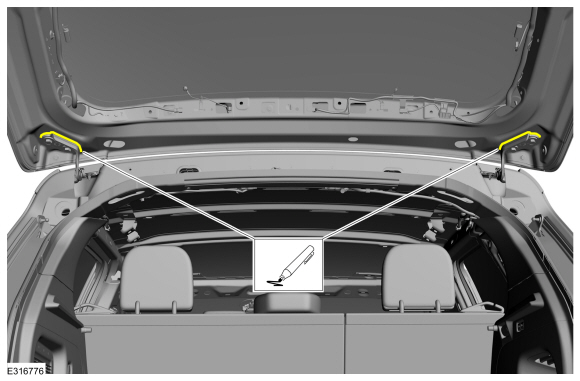

   Отметьте положение петли задней двери.



10. 10
    Снимите зажимы, удерживающие стойку задней подъемной двери или электродвигатель задней подъемной двери, и отложите их в сторону.



11. 11

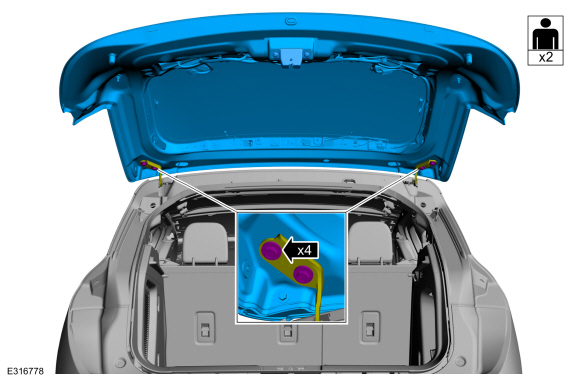

    Снимите болты и заднюю дверь.
    Крутящий момент: 22 фунт-фута (30 Н·м)



Монтаж

1. 1
   Для установки выполните процедуру удаления в обратном порядке.
2. 2
   При необходимости выровняйте дверь багажного отделения.
   См.: Выравнивание задней поднимающейся двери (501-03 Закрытие кузова, Общие процедуры).

Автомобили с электроприводом задней двери

3. Выполните инициализацию двери багажника с электроприводом.
   См.: Инициализация задней подъемной двери с электроприводом (501-03 Закрытие кузова, Общие процедуры).
