Общие процедуры — регулировка задней двери

осмотр

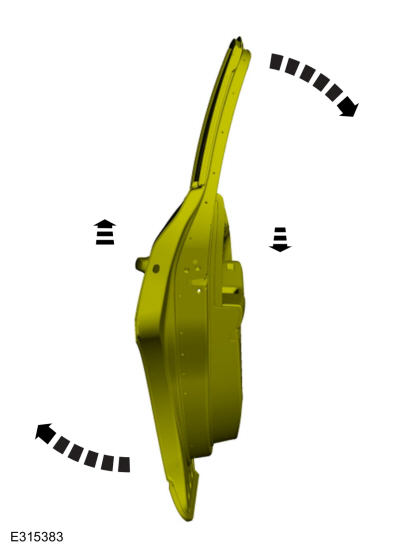

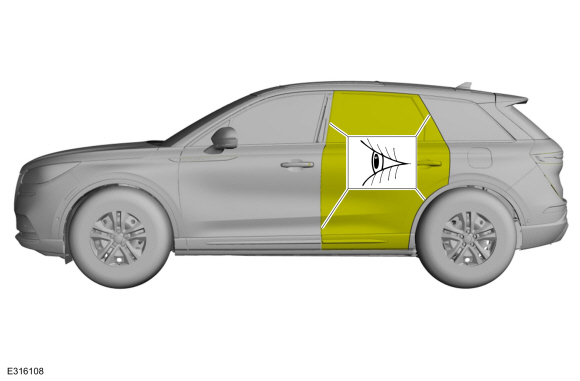

1. Проверьте расстояние от кузова до задней двери.

Корректирование

Все выравнивания

1. 1

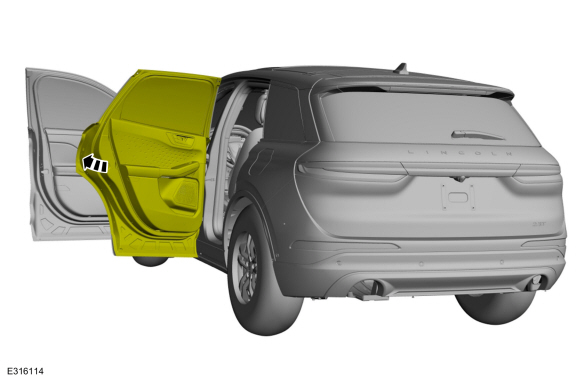

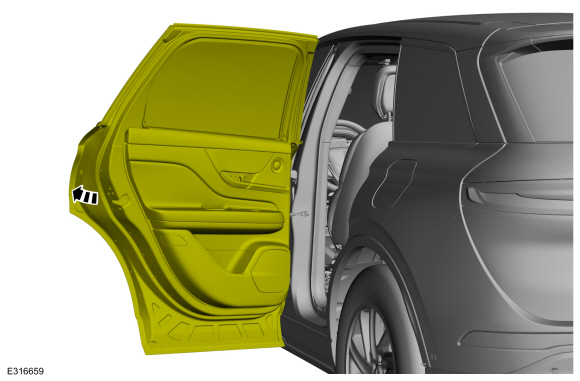

   Откройте заднюю дверь.



2. 2

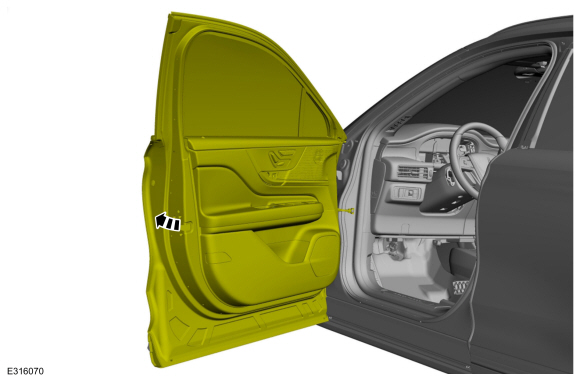

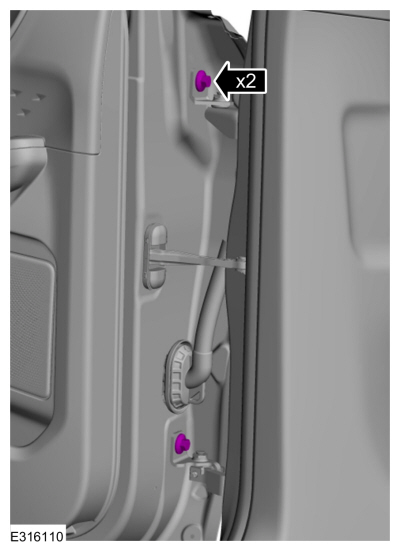

   Снимите фиксаторы и фиксатор в сборе.



Задняя дверь внутрь и наружу, выравнивание вверх и вниз

1. 1

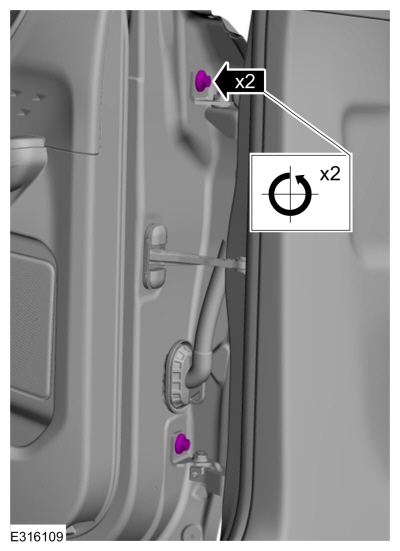

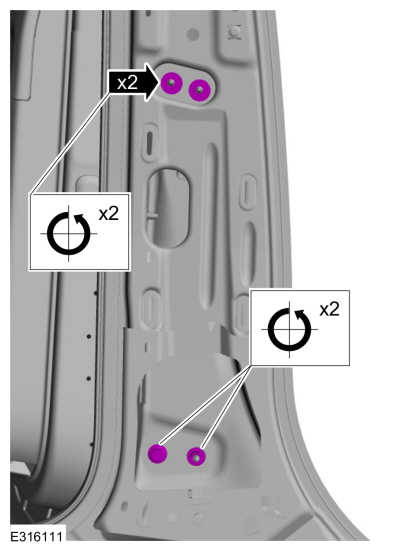

   Ослабьте крепления, чтобы разрешить движение двери.
   Ослабить:
   : 2 оборота



2. 2
   Отрегулируйте дверь по мере необходимости.



3. 3
   Затяните крепления.
   Крутящий момент: 35 фунт-футов (48 Н·м)



Выравнивание задней двери вперед, назад и по наклону

1. 1

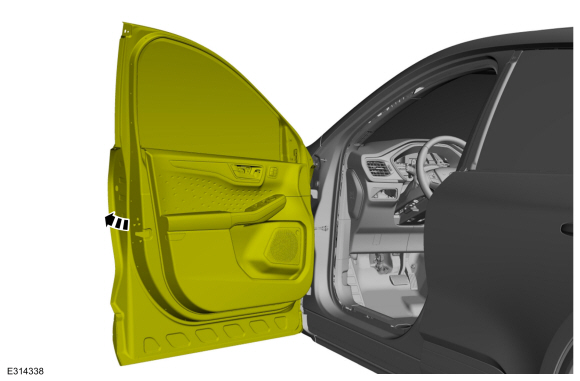

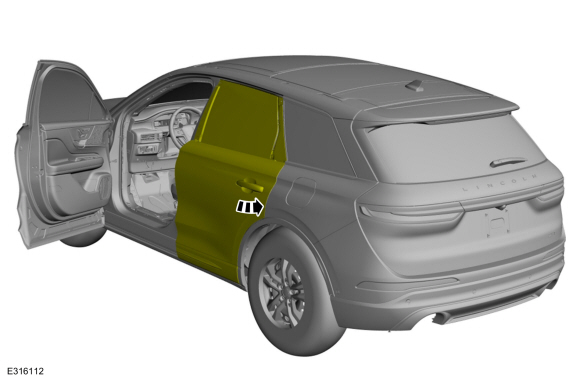

   Откройте входную дверь.



2. 2
   Снимите панель отделки средней стойки.
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
3. 3

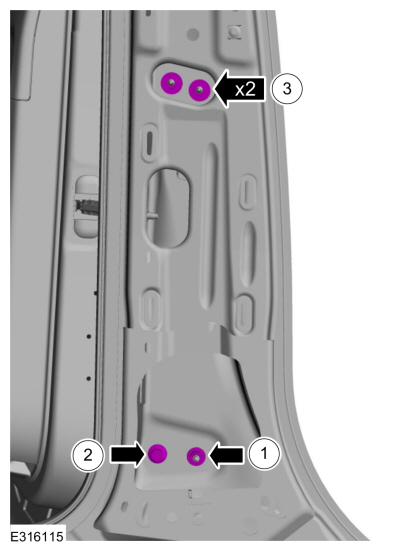

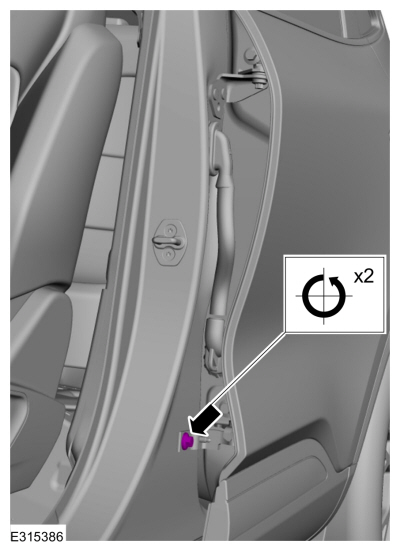

   Ослабьте крепления, чтобы разрешить движение двери.
   Ослабить:
   : 2 оборота



4. 4
   Осторожно закройте заднюю дверь.



5. 5
   Ослабьте крепления, чтобы разрешить движение двери.
   Ослабить:
   : 2 оборота



6. 6
   Осторожно закройте дверь.



7. 7

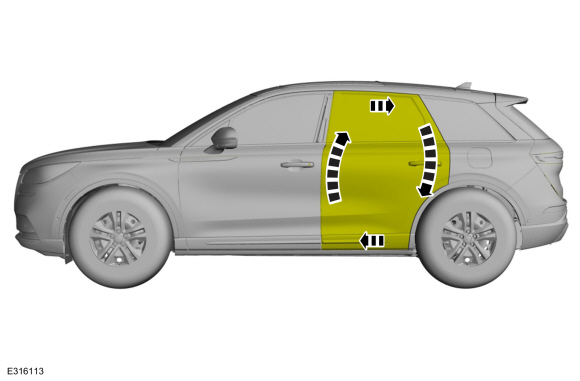

   Отрегулируйте дверь по мере необходимости.



8. 8
   Осторожно откройте переднюю дверь.



9. 9
   Осторожно откройте заднюю дверь.



10. 10
    Затяните крепления.
    Крутящий момент: 22 фунт-фута (30 Н·м)



11. 11
    Затяните застежку.
    Крутящий момент: 22 фунт-фута (30 Н·м)



Все выравнивания

1. 1

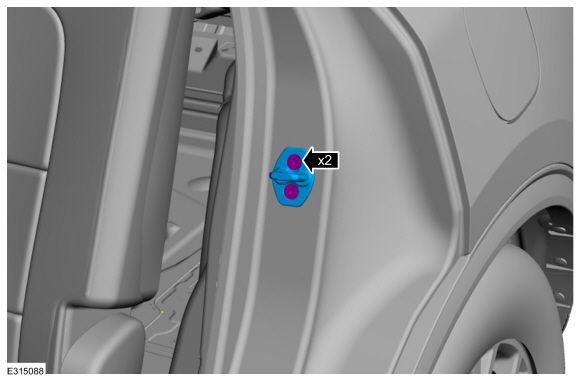

   Установите ударник в сборе.
   Крутящий момент: 18 фунт-футов (25 Н·м)



2. 2
   Проверьте расстояние от кузова до задней двери.



3. 3
   Установите удаленные компоненты.
