Общие процедуры — выравнивание задней поднимающейся двери

Специальные инструменты) / Общее оборудование

Средство для снятия внутренней отделки

осмотр

1. 1

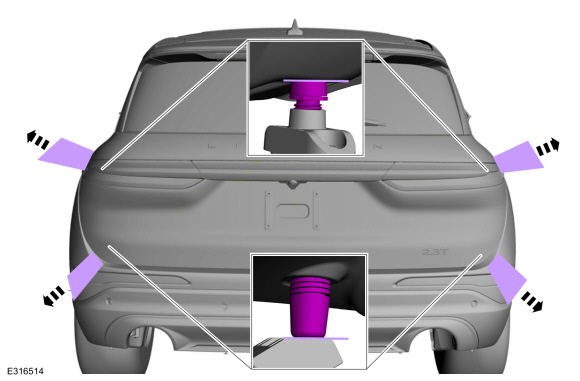

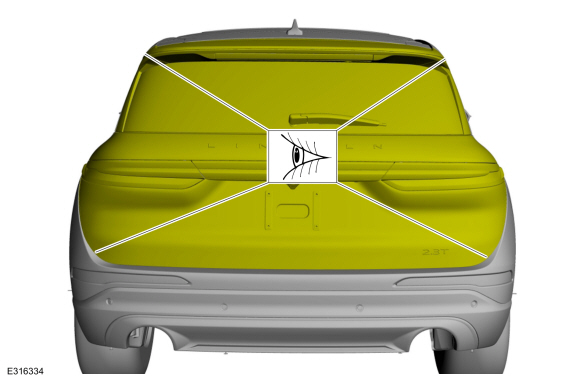

   Проверьте размеры от кузова до двери багажного отделения.



2. 2

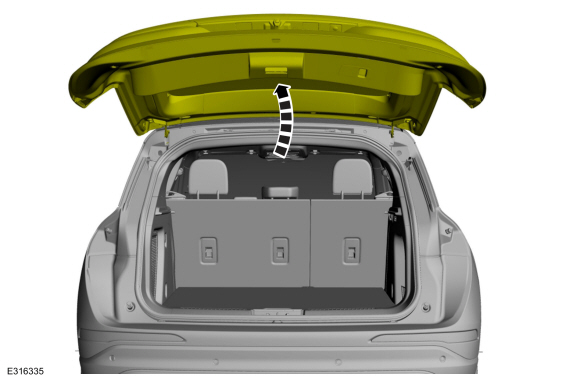

   Откройте заднюю дверь.



3. 3

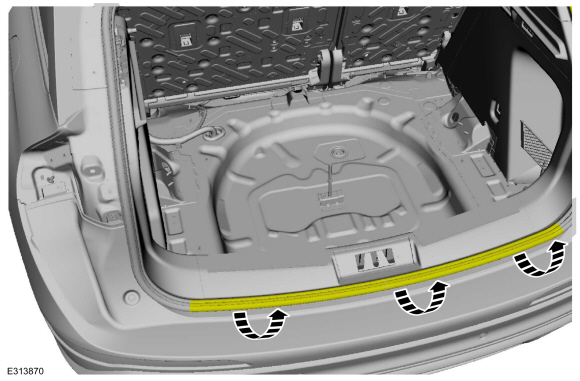

   Отложите уплотнительную планку открывания двери багажного отделения в сторону.



4. 4

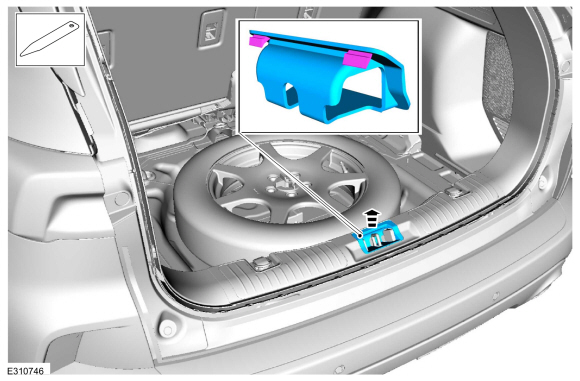

   Освободите защелки и снимите крышку фиксатора двери багажного отделения.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.



5. 5

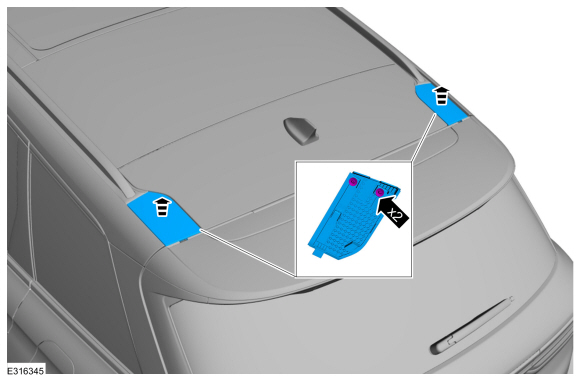

   Снимите фиксаторы и защелку двери багажного отделения.
   Крутящий момент: 18 фунт-футов (25 Н·м)



Задняя дверь слева и справа, выравнивание вверх и вниз

1. 1

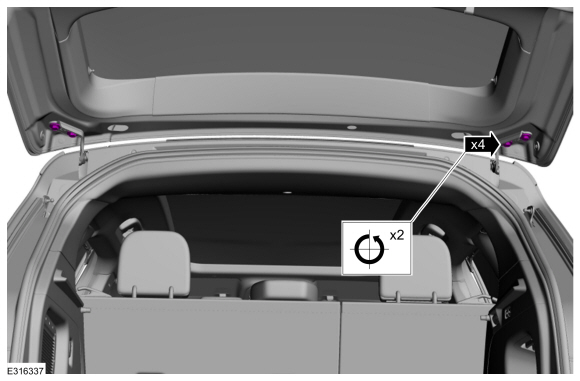

   Ослабьте болты, чтобы открыть дверь багажного отделения.
   Ослабить:
   : 2 оборота



2. 2

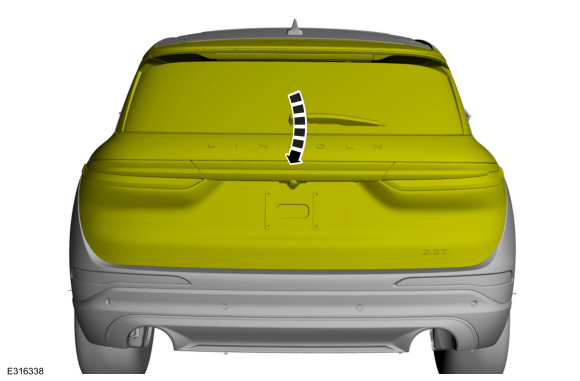

   Осторожно закройте заднюю дверь.



3. 3

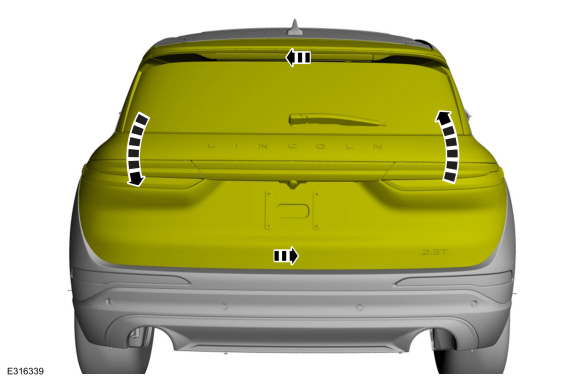

   При необходимости отрегулируйте заднюю дверь.



4. 4
   Осторожно откройте заднюю дверь.



5. 5
   Затяните крепления.
   Крутящий момент: 22 фунт-фута (30 Н·м)



Выравнивание задней двери вверх и вниз

1. 1

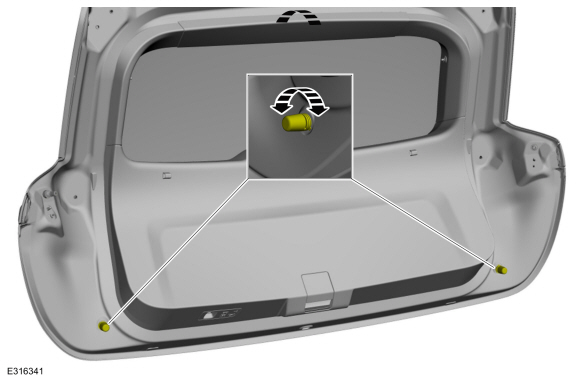

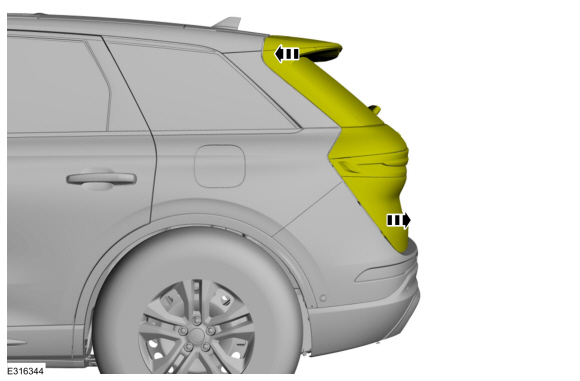

   Отрегулируйте упоры.



2. 2
   Снимите панель отделки задней стойки.
   См.: Панель обивки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

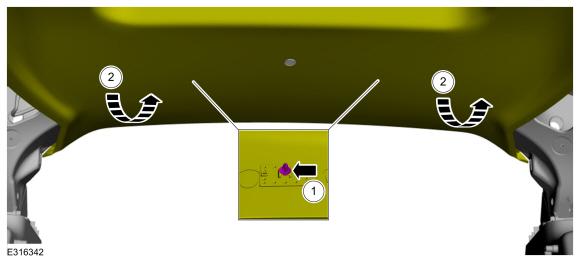

3. 3
   1. Освободите клипсы.

   2. Опустите заднюю обшивку потолка.



4. 4

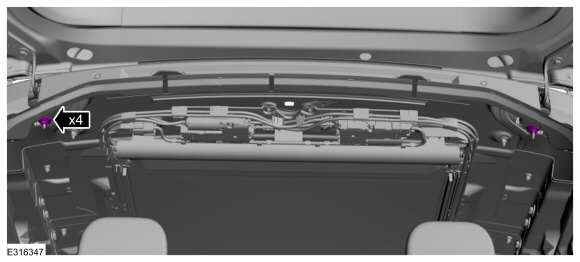

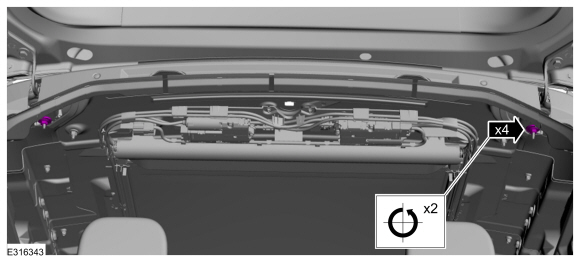

   Ослабьте болты, чтобы открыть дверь багажного отделения.
   Ослабить:
   : 2 оборота



5. 5
   При необходимости отрегулируйте заднюю дверь.



6. 6
   Затяните крепления.
   Крутящий момент: 22 фунт-фута (30 Н·м)



7. 7
   1. Прикрепите клипсы.

   2. Установите заднюю обшивку потолка.



8. 8
   Установите панель отделки стойки C.
   См.: Панель обивки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

Все выравнивания

1. 1
   Проверьте размеры задней подъемной двери.



2. 2
   Если автомобиль оборудован задней дверью с электроприводом, выполните инициализацию задней двери с электроприводом.
   См.: Инициализация задней подъемной двери с электроприводом (501-03 Закрытие кузова, Общие процедуры).
