Ford Escape: общая информация / общие процедуры — осмотр и снятие клемм проводов

Отключить

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Меры предосторожности для здоровья и безопасности в разделе 100-00. Общая информация. Несоблюдение этой инструкции может привести к серьезная травма.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).


ПРИМЕЧАНИЕ: Во избежание повреждения контактов проводки (клеммы) датчики Rotunda Flex Probes Для подключения тестового оборудования или перемычек к контактам (терминалам).

• Подгонка штифта «папа» к «маме» (терминал) имеет решающее значение для правильного соединения и долговечности.
• Подгонка штифта (клеммы) может быть проверена с помощью ответный штифт (клемма) для проверки нормального усилия разделения (поврежденный штифт или клемма будет иметь очень малое усилие отделения от ответного штифта или Терминал).
• Правильная проверка силы отрыва малых контакты (клеммы) могут потребовать снятия клеммы разъема направляющая/фиксатор, если он увеличивает сопротивление вставке штифта (терминала) или удаление.
• Подробнее о замене поврежденных разъемов или штырей (терминалов) смотрите в видео ниже.

1. ПРИМЕЧАНИЕ: Информация о жесткой оболочке соединителя, которая измеряется в миллиметрах и представляет собой расстояние от передней поверхности разъема к точке зацепления на выступе фиксатора клеммы. Отметить расстояние, указанное на инструменте для снятия клемм, перед снятием Терминал.

   ПРИМЕЧАНИЕ: Размеры разъема в твердой оболочке и клеммы разъема, высвобождающие выступы, перечислены выше соответствующих графика.

1.

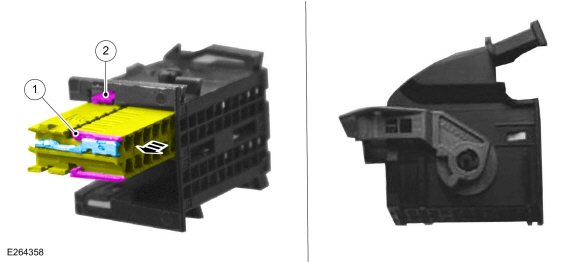

   Передний блок управления аудиосистемой (ACM), блок управления кузовным оборудованием (BCM) и электрический разъем комбинации приборов (IPC)




   Вызывать	Соединитель
   1	Вывод внешней клеммы
   2	Фиксатор электрического разъема

1.

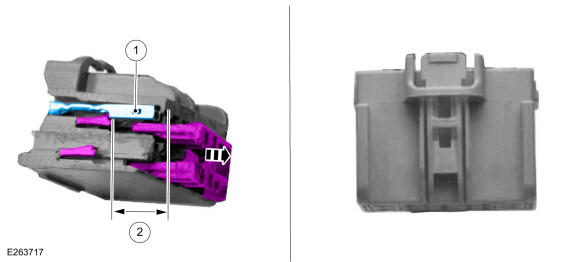

   Передний модуль управления аудиосистемой (ACM), интерфейс передних органов управления Модуль (FCIM), модуль шлюза A (GWM) и отопление, вентиляция и кондиционирование Электрический разъем модуля управления кондиционером (HVAC)




   Вызывать	Соединитель
   1	Расстояние до хвостовика - 0,2953 в ( 7,5 мм) (внутренний вывод) - 0,4646 в ( 11,8 мм) (внешний терминал)
   2	Размер ширины терминала - 0,0244 в ( 0,62 мм) (внутренний вывод) - 0,1102 в ( 2,8 мм) (внешний терминал)

1.

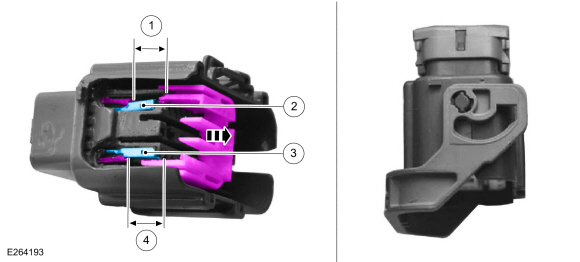

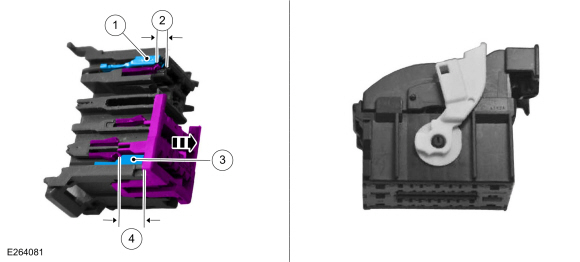

   Электрический разъем блока управления кузовным оборудованием (BCM)




   Вызывать	Соединитель
   1	Размер ширины терминала - 0,1102 в ( 2,8 мм) (внутренний вывод) - 0,2480 в ( 6.3 мм) (внешний терминал)
   2	Расстояние до хвостовика - 0,1260 в ( 3.2 мм) (внутренний вывод) - 0,1575 в ( 4 мм) (внешний терминал)
   3	Размер ширины терминала - 0,0591 в ( 1,5 мм)
   4	Расстояние до хвостовика - 0,3780 в ( 9,6 мм) (нижняя клемма)

1.

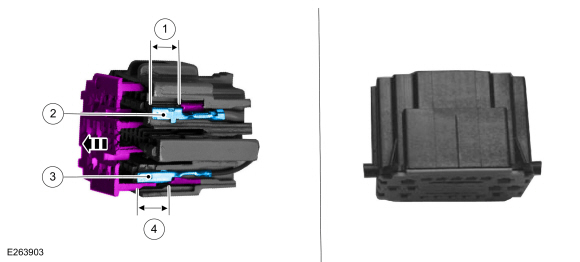

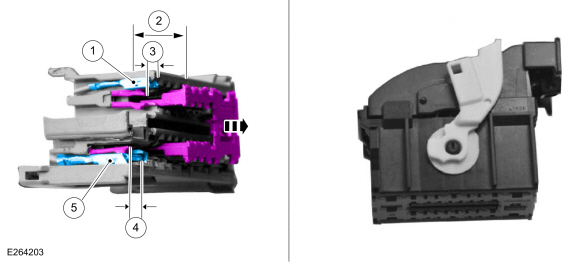

   Электрический разъем блока управления кузовным оборудованием (BCM)




   Вызывать	Соединитель
   1	Размер ширины терминала - 0,0591 в ( 1,5 мм) (внутренний вывод) - 0,1102 в ( 2,8 мм) (внешний терминал)
   2	Расстояние до хвостовика - 0,3780 в ( 9,6 мм) (внутренний вывод)
   3	Расстояние до хвостовика - 0,1575 в ( 4 мм)
   4	Расстояние до хвостовика - 0,1575 в ( 4 мм)
   5	Размер ширины терминала - 0,2480 в ( 6.3 мм)

1.

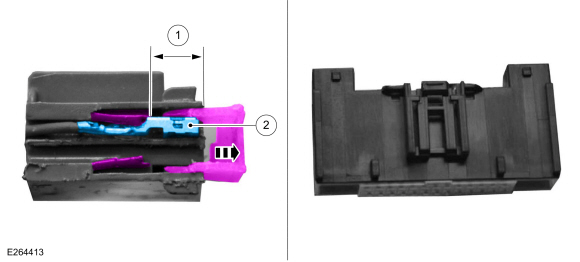

   Кузовной жгут Линейный электрический разъем




   Вызывать	Соединитель
   1	Расстояние до хвостовика - 0,3346 в ( 8,5 мм)
   2	Размер ширины терминала - 0,1102 в ( 2,8 мм)
   3	Размер ширины терминала - 0,0591 в ( 1,5 мм)
   4	Расстояние до хвостовика - 0,3858 в ( 9,8 мм) (внутренний)

1.

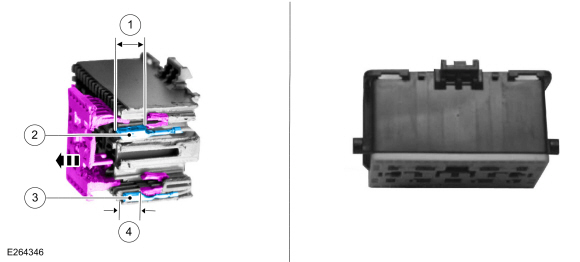

   Кузовной жгут Линейный электрический разъем




   Вызывать	Соединитель
   1	Расстояние до хвостовика - 0,3543 в ( 9 мм)
   2	Размер ширины терминала - 0,0591 в ( 1,5 мм) (внутренний вывод) - 0,1102 в ( 2,8 мм) (внешний терминал)
   3	Размер ширины терминала - 0,2480 в ( 6.3 мм)
   4	Расстояние до хвостовика - 0,3543 в ( 9 мм)

1.


   Электрические разъемы линейных ремней безопасности и ремней безопасности




   Вызывать	Соединитель
   1	Расстояние до хвостовика - 0,4331 в ( 11 мм)
   2	Размер ширины терминала - 0,0591 в ( 1,5 мм)
   3	Размер ширины терминала - 0,0591 в ( 1,5 мм)
   4	Расстояние до хвостовика - 0,4331 в ( 11 мм)

1.


   Электрический разъем встроенного ремня безопасности и модуля сиденья




   Вызывать	Соединитель
   1	Размер ширины терминала - 0,0591 в ( 1,5 мм)
   2	Расстояние до хвостовика - 0,3937 в ( 10 мм)
