Ford Escape: Отделка и украшения салона / Снятие и установка — обшивка потолка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. Удалите следующие элементы:

   1. С обеих сторон.

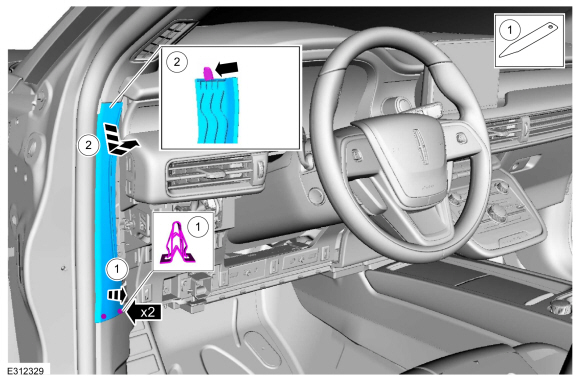

      Снимите панель отделки передней стойки.
      См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

   2. С обеих сторон.
      Снимите верхнюю панель отделки центральной стойки.
      См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

   3. С обеих сторон.
      Снимите панель отделки задней стойки.
      См.: Панель обивки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

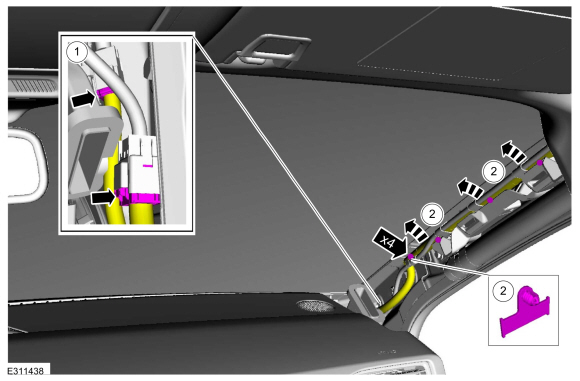

1. На левой стороне.
   Отложите жгут проводов обивки потолка в сторону.

   1. Отсоедините электрический разъем жгута проводов обивки потолка.

   2. Освободите фиксаторы жгута проводов обивки потолка.


1. На правой стороне.
   Отложите жгут проводов обивки потолка в сторону.

   1. Отсоедините электрические разъемы жгута проводов обивки потолка.

   2. Освободите фиксаторы жгута проводов обивки потолка.


1. На правой стороне.
   Отведите шланг заднего омывателя в сторону.

   1. Отсоедините шланг заднего омывателя.
      См.: Муфта шланга омывателя (501-16 Стеклоочистители и шайбы, Общие процедуры).

   2. Освободите шланг заднего омывателя от фиксаторов.


1. ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

   С обеих сторон.
   Снимите солнцезащитный козырек.

   1. Отложите крышку винта солнцезащитного козырька в сторону.

   2. Снимите винт солнцезащитного козырька.

   3. Поверните солнцезащитный козырек вниз.

   4. Если есть.
      Отсоедините электрический разъем солнцезащитного козырька.


1. ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

   С обеих сторон.
   Снимите винт и зажим солнцезащитного козырька.

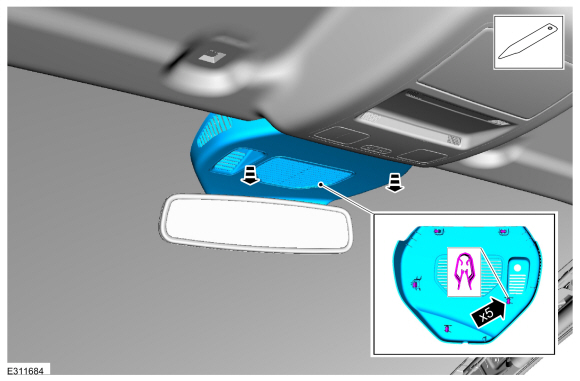

1. Если есть.
   Освободите фиксаторы и снимите кожух зеркала заднего вида.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. Если есть.

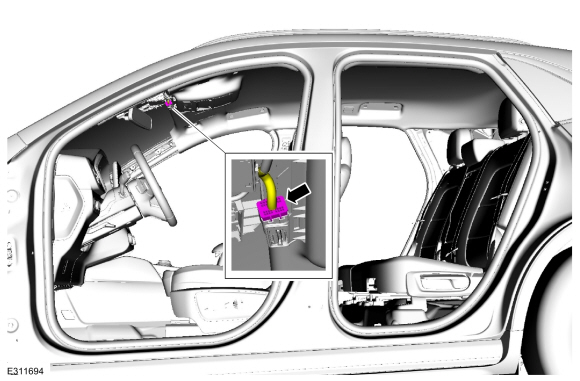

   Отсоедините электрический разъем зеркала заднего вида.

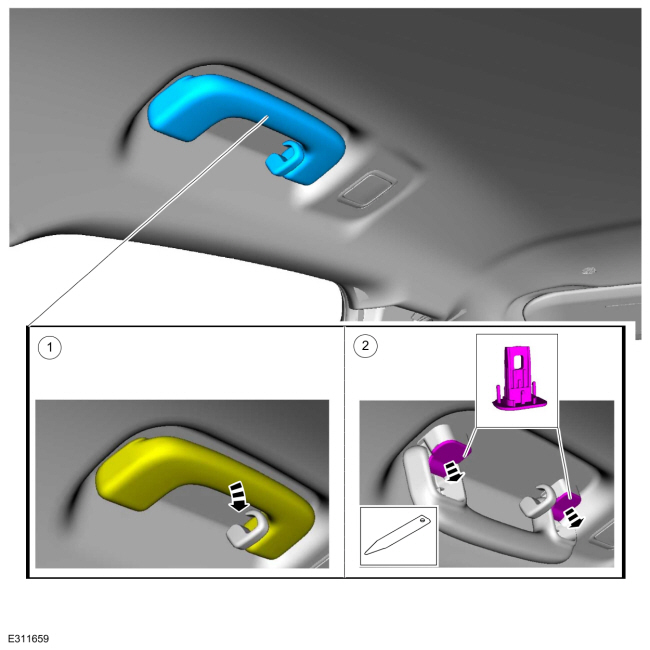

1. На правой стороне.

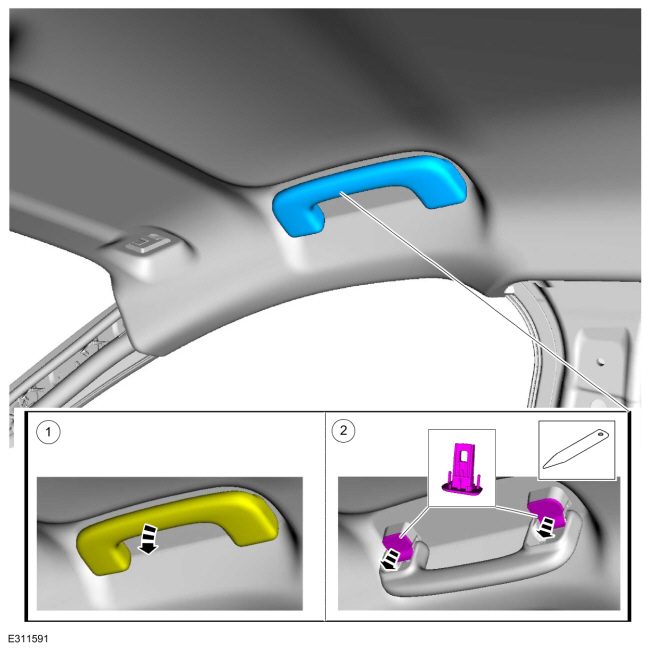

   Снимите переднюю вспомогательную рукоятку.

   1. Опустите переднюю вспомогательную рукоятку.

   2. Снимите фиксаторы передней вспомогательной рукоятки.
      Используйте общее оборудование: крюк

1. С обеих сторон.
   Снимите заднюю вспомогательную рукоятку.

   1. Опустите заднюю вспомогательную рукоятку.

   2. Снимите фиксаторы задней вспомогательной рукоятки.
      Используйте общее оборудование: крюк

1. На правой стороне.
   Отсоедините шланг заднего омывателя.
   См.: Муфта шланга омывателя (501-16 Стеклоочистители и шайбы, Общие процедуры).


1. Установите передние сиденья в полностью откинутое положение.


1. С обеих сторон.
   Сложите спинку заднего сиденья в горизонтальное положение.


1. Опустите обивку потолка.

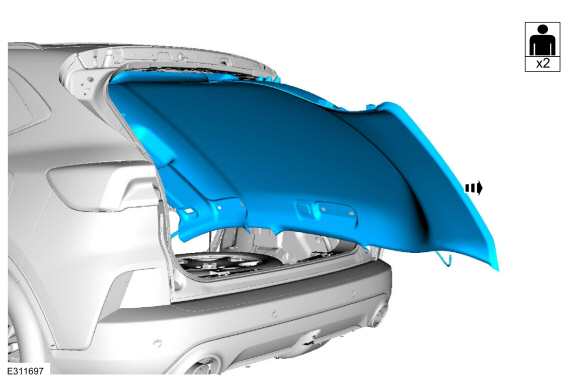

1. Снимите обшивку потолка через отверстие задней двери.


Монтаж

1. ПРИМЕЧАНИЕ: Эти шаги необходимы только при установке нового компонента.

   ПРИМЕЧАНИЕ: При переносе ремня безопасности на новый обивка потолка обратите внимание на расположение каждого электрического разъема во время снятия и сохраните эти места при перемещении жгута. Если есть с шумоподавлением разъемы микрофона такие же, но не взаимозаменяемы и должны сохранять свои первоначальные местоположения для система для корректной работы.

   ПРИМЕЧАНИЕ: Приобретите указанный клей в продаже. В зависимости от обивки потолка и дополнительных жгутов проводов покупка рекомендуется использовать несколько трубок.

   1. Используя ленту, отметьте провод в точках выхода на правильную длину от соединителей обивки потолка к кузову/крыше.

   2. Осторожно снимите жгут проводов с оригинальной обшивки потолка.

   3. Используя инструмент для разметки, отметьте новый потолок с помощью места прокладки и выхода жгута проводов от оригинала хедлайнер.


   4. УВЕДОМЛЕНИЕ: Не повредите жгут проводов, срезая лишний клей со жгута проводов.

      Отрежьте и удалите лишний клей со жгута проводов.

   5. Расположите жгут проводов на новой обшивке потолка, убедитесь, что ремни имеют достаточную длину для соединения с телом / соединители кровли в местах крепления ленты ранее. Наклейте ленту на временно удерживайте жгут проводов на обшивке потолка.

   6. Нанесите клей в том же месте, что и установленный на заводе клей по всей длине проводки подвеска к обшивке потолка, чтобы избежать проблем с NVH.
      Материал: клей для сверхбыстрого ремонта 3M™ / 04747

1. ПРИМЕЧАНИЕ: Перемещайте детали по мере необходимости.

   Для установки выполните процедуру удаления в обратном порядке.
