Снятие и установка — панель отделки багажного отделения

Специальные инструменты) / Общее оборудование

Средство для снятия внутренней отделки

Удаление

1. 1
   Снимите панель отделки задней накладки порога.
   См.: Панель облицовки заднего порога (501-05 Внутренняя отделка и украшения, Снятие и установка).
2. 2

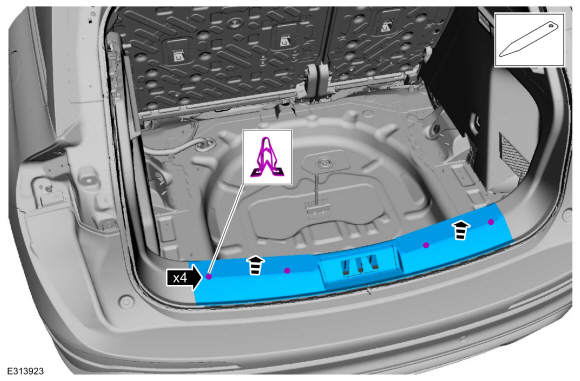

   Снимите панель облицовки порога багажного отделения.
   См.: Панель облицовки порога багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка).
3. 3
   Отложите уплотнительную планку открывания двери багажного отделения в сторону.



4. 4
   Сложите спинку заднего сиденья в горизонтальное положение.



Левая сторона

5.
   Снимите панель отделки багажного отделения.

   1. Освободите зажимы панели отделки багажного отделения.
      Используйте общее оборудование: средство для снятия внутренней отделки салона.
   2. Отсоедините электрический разъем розетки багажного отделения.

Правая сторона

6.
   Снимите панель отделки багажного отделения.

   1. Освободите зажимы панели отделки багажного отделения.
      Используйте общее оборудование: средство для снятия внутренней отделки салона.
   2. Отсоедините электрический разъем внутреннего освещения багажного отделения.

Монтаж

1. 1
   Для установки выполните процедуру удаления в обратном порядке.
2. 2
   Осмотрите и расположите кромку уплотнительной планки задней двери так, чтобы она перекрывала верхнюю часть панели отделки багажного отделения.
