Снятие и установка — обивка потолка — опускание

Специальные инструменты) / Общее оборудование

1. 1
   Удалите следующие элементы:


   1. С обеих сторон.
      Снимите панель отделки передней стойки.
      См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

   2. С обеих сторон.
      Снимите верхнюю панель отделки центральной стойки.
      См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

   3. С обеих сторон.
      Снимите панель отделки задней стойки.
      См.: Панель обивки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
2. 2

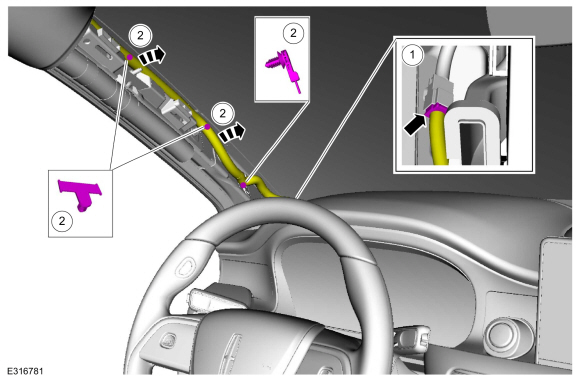

   На левой стороне.
   Отложите жгут проводов обивки потолка в сторону.


   1. Отсоедините электрический разъем жгута проводов обивки потолка.

   2. Освободите фиксаторы жгута проводов обивки потолка.



3. 3

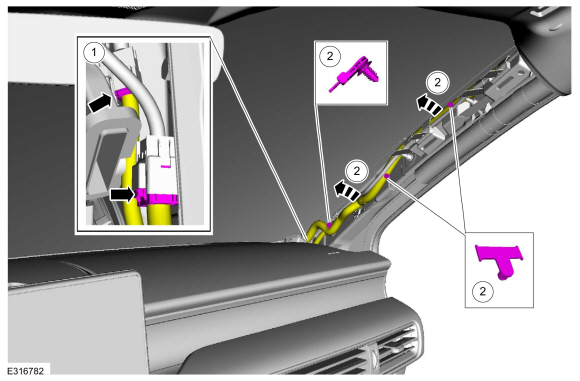

   На правой стороне.
   Отложите жгут проводов обивки потолка в сторону.


   1. Отсоедините электрические разъемы жгута проводов обивки потолка.

   2. Освободите фиксаторы жгута проводов обивки потолка.



4. 4
   На правой стороне.
   Отведите шланг заднего омывателя в сторону.


   1. Отсоедините шланг заднего омывателя.
      См.: Муфта шланга омывателя (501-16 Стеклоочистители и шайбы, Общие процедуры).

   2. Освободите шланг заднего омывателя от фиксаторов.



5. 5

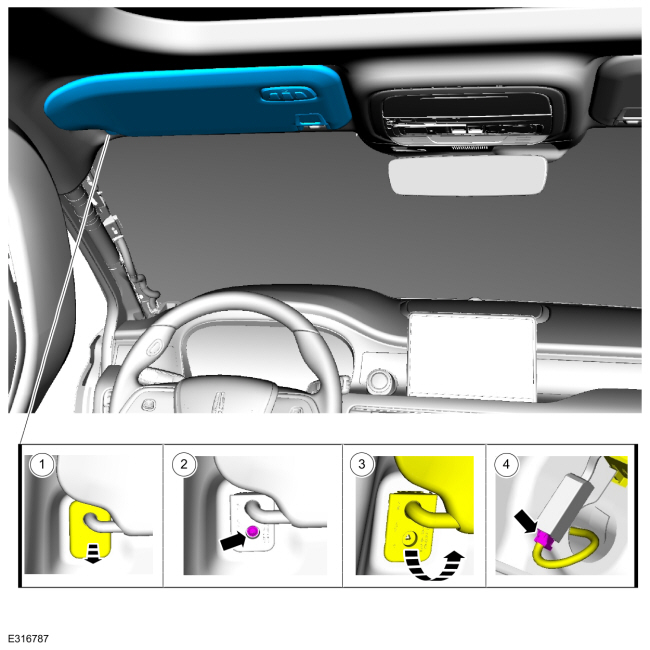

   С обеих сторон.
   Снимите солнцезащитный козырек.


   1. Отложите крышку винта солнцезащитного козырька в сторону.

   2. Снимите винт солнцезащитного козырька.

   3. Поверните солнцезащитный козырек вниз.

   4. Если есть.
      Отсоедините электрический разъем солнцезащитного козырька.



6. 6

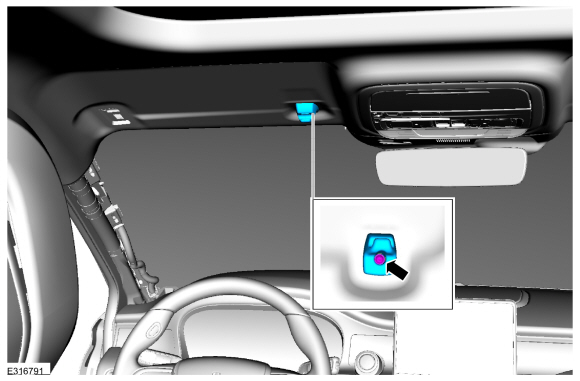

   С обеих сторон.
   Снимите винт и зажим солнцезащитного козырька.



7. 7

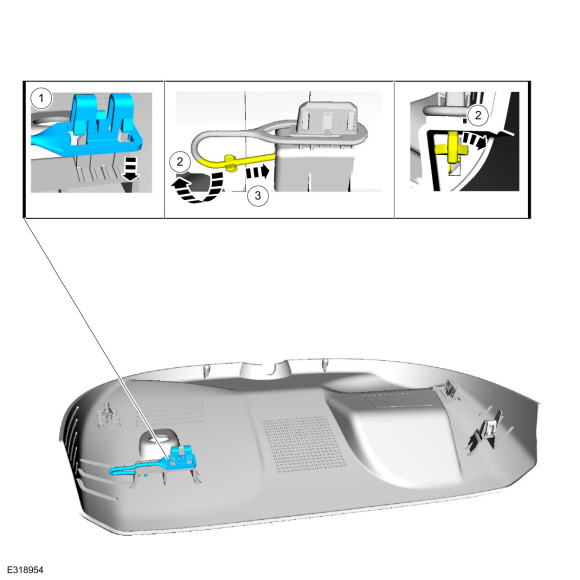

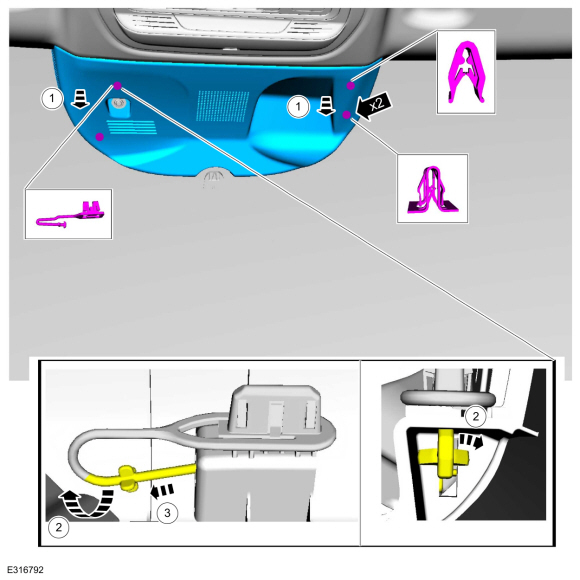

   Если есть.
   Освободите фиксаторы и снимите кожух зеркала заднего вида.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.



8. 8
   Если есть.
   Отсоедините электрический разъем зеркала заднего вида.



9. 9
   На правой стороне.
   Снимите переднюю вспомогательную рукоятку.


   1. Опустите переднюю вспомогательную рукоятку.

   2. Снимите фиксаторы передней вспомогательной рукоятки.
      Используйте общее оборудование: крюк



10. 10

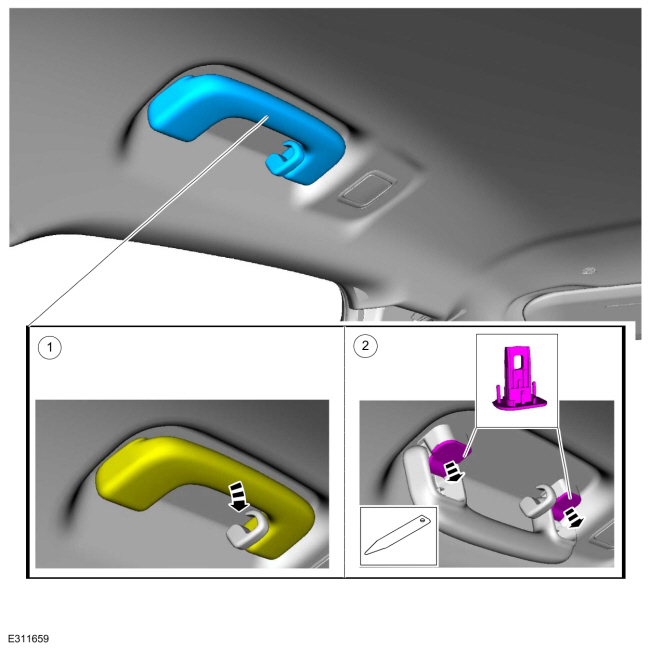

    С обеих сторон.
    Снимите заднюю вспомогательную рукоятку.


    1. Опустите заднюю вспомогательную рукоятку.

    2. Снимите фиксаторы задней вспомогательной рукоятки.
       Используйте общее оборудование: крюк



11. 11

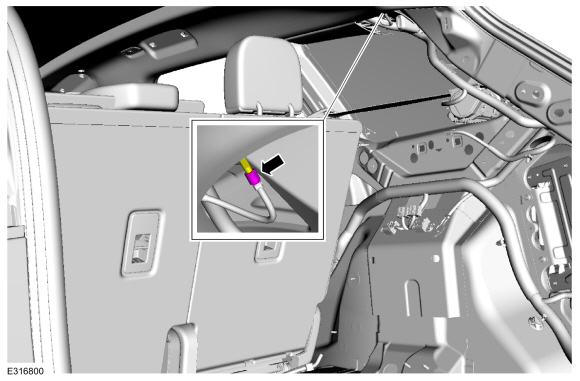

    На правой стороне.
    Отсоедините шланг заднего омывателя.
    См.: Муфта шланга омывателя (501-16 Стеклоочистители и шайбы, Общие процедуры).



12. 12
    Установите передние сиденья в полностью откинутое положение.

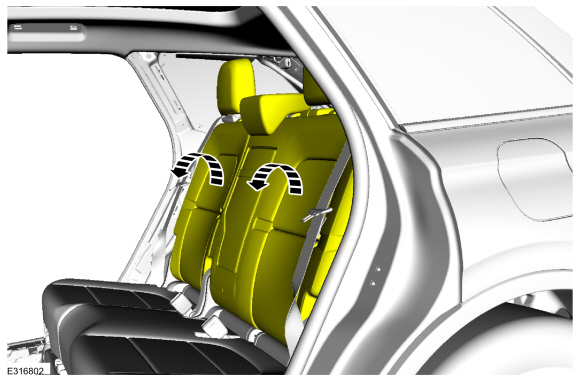

13. 13
    С обеих сторон.
    Сложите спинку заднего сиденья в горизонтальное положение.



14. 14

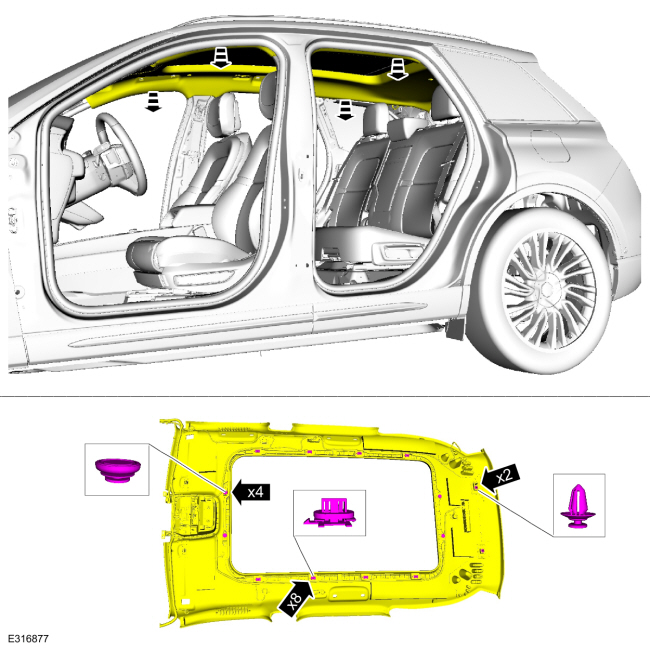

    Опустите обивку потолка.
