Снятие и установка — промежуточный вал

Материалы

Удаление

1. 1
   Снимите правую переднюю полуось.
2. 2

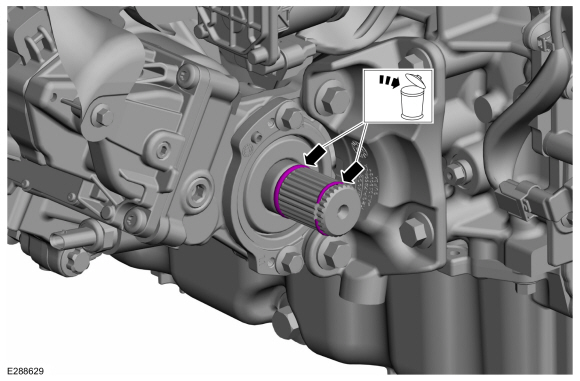

   Снимите и выбросьте стопорное кольцо и уплотнительное кольцо с промежуточного вала.



3. 3

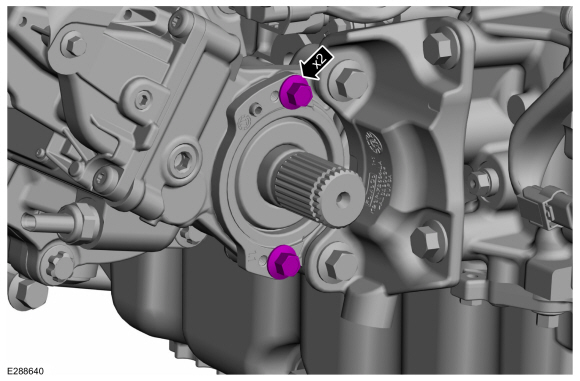

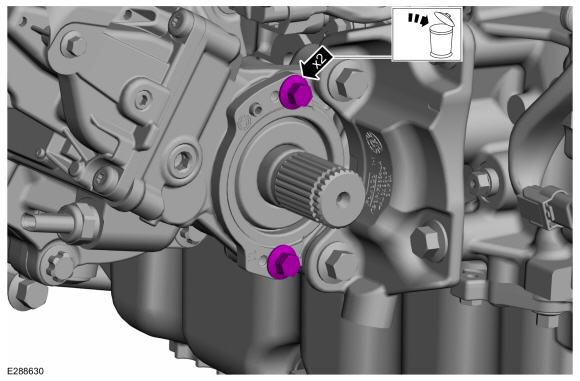

   Снимите и выбросьте болты крепления промежуточного вала.



4. 4

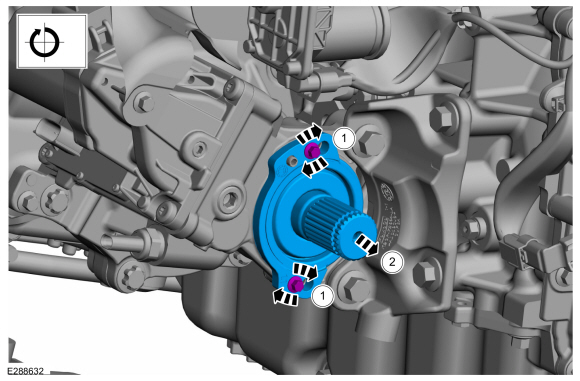

   Установите два болта 6 мм x 1,0 x 20 мм в резьбу фланца.



5. 5
   Равномерно заверните болты по одному обороту и снимите промежуточный вал.



6. 6

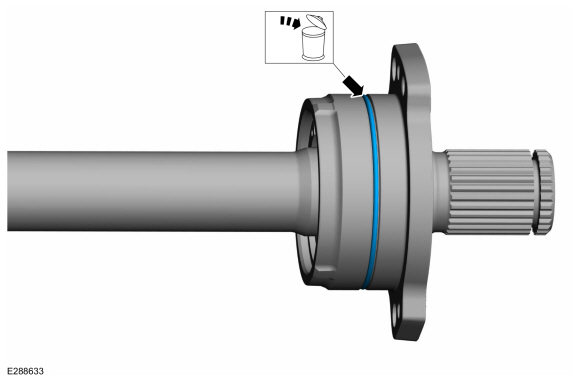

   Снимите и выбросьте уплотнительное кольцо подшипника промежуточного вала.



Монтаж

1. 1

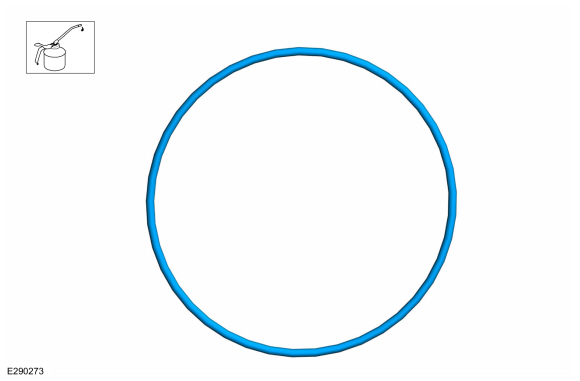

   Смажьте новое уплотнительное кольцо подшипника промежуточного вала перед установкой указанным материалом.


   • Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® ULV. / ХТ-12-КУЛВ (WSS-M2C949-A, ) (МЕРКОН® УМО)



2. 2
   Установите новое уплотнительное кольцо подшипника промежуточного вала.



3. 3
   1. Установите промежуточный вал в PTU так, чтобы фланец вала был заподлицо с корпусом PTU.



4. 4
   Установите новые болты.
   Крутящий момент: 18 фунт-футов (25 Н·м)



5. 5

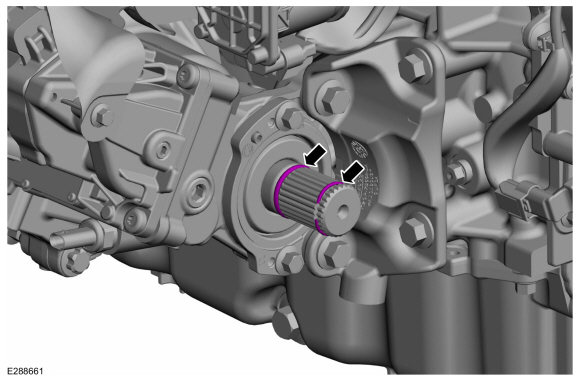

   Установите новое стопорное кольцо и уплотнительное кольцо на промежуточный вал.



6. 6
   Установите правую переднюю полуось.
7. 7
   Проверьте уровень трансмиссионной жидкости.
   См.: Проверка уровня трансмиссионной жидкости (307-01A АКПП). Трансмиссия — 8-ступенчатая автоматическая коробка передач — 8F35/8F40, общая процедуры).
