Ford Escape: полуоси переднего привода / Снятие и установка — передняя полуось левая

Специальные инструменты) / Общее оборудование

204-161 (Т97П-1175-А)
Установщик, Полуось
ТКИТ-1997-ЛМ2
ТКИТ-1997-Ф/ФМ2
ТКИТ-1997-ФЛМ2
205-Д070 (Д93П-1175-Б)
Съемник, ступица переднего колеса
Съемник наконечника рулевой тяги

Удаление

  1. Снимите колесо и шину.
    См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
  1. Снимите фиксаторы и защиту днища.
  1. Снимите и выбросьте гайку ступицы колеса.
    1. Снимите болт и отложите тормозной шланг в сторону.
    1. Отсоедините 2 держателя проводов и отложите в сторону жгут проводов датчика скорости вращения колеса.
  1. УВЕДОМЛЕНИЕ: Не используйте молоток, чтобы отделить конец рулевой тяги от может привести к повреждению поворотного кулака или повреждению поворотного кулака.

    УВЕДОМЛЕНИЕ: Соблюдайте осторожность при установке сепаратора поперечной рулевой тяги, иначе может произойти повреждение пыльника наконечника поперечной рулевой тяги.

    ПРИМЕЧАНИЕ: Используйте шестигранник, чтобы предотвратить проворачивание шпильки при снятии гайки с наконечника поперечной рулевой тяги.

    Снимите и выбросьте гайку наконечника поперечной рулевой тяги и отделите наконечник рулевой тяги от поворотного кулака. Снимите полуось.
    Используйте общее оборудование: съемник наконечников рулевых тяг.
  1. УВЕДОМЛЕНИЕ: Не используйте рычажное устройство, чтобы открыть щель в поворотный кулак, чтобы отделить нижний шаровой шарнир от узла поворотного кулака. Может произойти повреждение узла поворотного кулака.

    УВЕДОМЛЕНИЕ: Не используйте рычажное устройство или разделительную вилку между шаровая опора и поворотный кулак. Повреждение шарового шарнира или шара возможно уплотнение стыка. Используйте монтировку, только вставив ее в отверстие корпуса нижней части руки.

    УВЕДОМЛЕНИЕ: Будьте осторожны при освобождении нижнего рычага и колеса поворот кулака в исходное положение или повреждение уплотнения шарового шарнира. происходить.

    УВЕДОМЛЕНИЕ: Не используйте электроинструменты для снятия или установки гайка наружной части нижнего рычага. Повреждение шарового шарнира или уплотнения шарового шарнира может происходить.

    ПРИМЕЧАНИЕ: Используйте функцию удержания TORX PLUS®, чтобы предотвратить шаровая шпилька от проворачивания при снятии или установке нижнего рычага наружная гайка. Torx® и TORX PLUS® являются рег. тм Acument Intellectual Недвижимость, ООО.

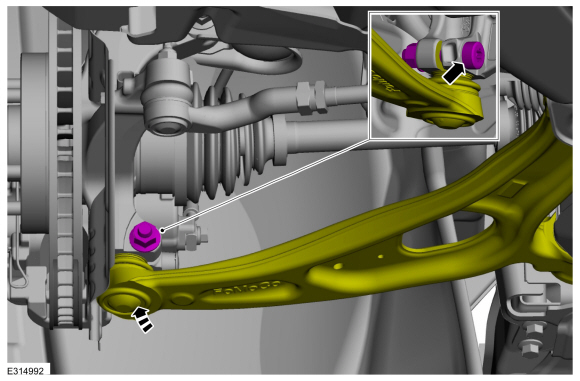

    Снимите и выбросьте стяжной болт и гайку шарового шарнира и отделите нижний рычаг от поворотного кулака.
  1. УВЕДОМЛЕНИЕ: Не сгибайте внутренний сустав более чем на 18 градусов и наружный сустав более 45 градусов. Произойдет повреждение вала.

    Используя специальный инструмент, выпрессуйте полуось из ступичный подшипник и ступица. Поддерживайте полуось в горизонтальном положении.
    Используйте специальный сервисный инструмент: 205-D070. (Д93П-1175-Б) Съемник, ступица переднего колеса.

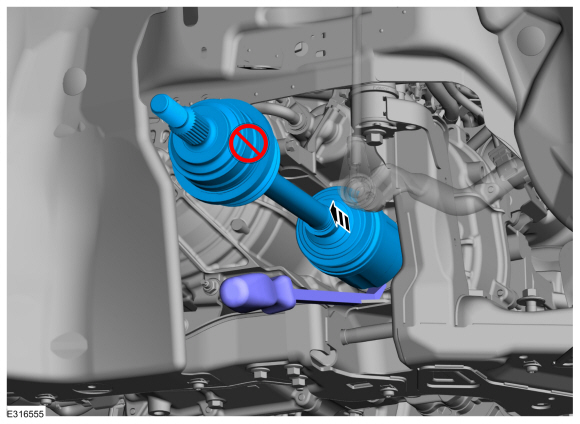

  1. ПРИМЕЧАНИЕ: Не тяните за полуось. Потяните или подденьте только внутреннюю часть картера CV, в противном случае это может привести к повреждению.

    Снимите полуось.
  1. Снимите и выбросьте стопорное кольцо полуоси.

Монтаж

  1. Очистите и осмотрите внешний корпус CV.

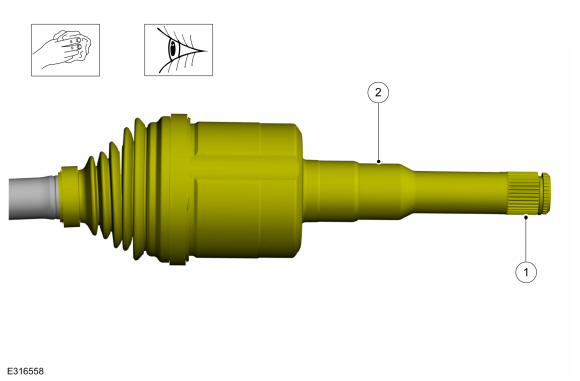

  1. Очистите и осмотрите внутренний корпус CV.
  1. ПРИМЕЧАНИЕ: Убедитесь, что новый компонент установлен.

    Установите новое внутреннее стопорное кольцо полуоси.
  1. Замените сальник полуоси.
    См. также: Левое уплотнение полуоси (307-01A Автоматическая коробка передач — 8-ступенчатая Автоматическая коробка передач — 8F35/8F40, Снятие и установка).
    См.: Сальник левой полуоси (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
    См.: Сальник левой полуоси (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
  1. ПРИМЕЧАНИЕ: Вставляйте вал до полной посадки стопорного кольца. При проверке посадки стопорного кольца не тяните за ШРУСы, это может привести к их повреждению.

    ПРИМЕЧАНИЕ: Потяните за внутренний ШРУС, чтобы убедиться, что стопорное кольцо полуоси установлено правильно.

    Вставляйте полуось до тех пор, пока стопорная скоба полуоси полностью не встанет на место.
  1. Втяните полуось в подшипник переднего колеса и ступицу колеса.
    Используйте специальный сервисный инструмент: 204-161 (Т97П-1175-А) Установщик, Полуось.
  1. УВЕДОМЛЕНИЕ: Не используйте электроинструменты для снятия или установки гайка наружной части нижнего рычага. Повреждение шарового шарнира или уплотнения шарового шарнира может происходить.

    ПРИМЕЧАНИЕ: Используйте функцию удержания TORX PLUS®, чтобы предотвратить шаровая шпилька от проворачивания при снятии или установке нижнего рычага наружная гайка. Torx® и TORX PLUS® являются рег. тм Acument Intellectual Недвижимость, ООО.

    Поместите шаровой шарнир в поворотный кулак и установите новый стяжной болт и гайку шарового шарнира.
    Крутящий момент: 81 фунт-фут (110 Нм)
  1. УВЕДОМЛЕНИЕ: Соблюдайте осторожность при установке сепаратора поперечной рулевой тяги, иначе может произойти повреждение пыльника наконечника поперечной рулевой тяги.

    ПРИМЕЧАНИЕ: Используйте шестигранник, чтобы предотвратить проворачивание шпильки при установке гайки на конце рулевой тяги.

    Присоедините наконечник рулевой тяги к поворотному кулаку и установите новую гайку наконечника поперечной рулевой тяги.
    Крутящий момент: 35 фунт-футов (48 Нм)
    1. Расположите тормозной шланг и установите болт.
      Крутящий момент: 97 фунтов на дюйм (11 Нм)
    1. Расположите жгут проводов датчика скорости вращения колеса и защелкните 2 держателя проводов.
  1. УВЕДОМЛЕНИЕ: Не затягивайте гайку ступицы переднего колеса автомобиль на земле. Гайка должна быть затянута в соответствии со спецификацией перед автомобиль опускается на колеса. Произойдет повреждение ступичного подшипника если ступичный подшипник нагружается весом автомобиля.

    УВЕДОМЛЕНИЕ: Установите и затяните новую гайку ступицы колеса, спецификации в непрерывном вращении. Всегда устанавливайте новую ступицу колеса гайка после ослабления или затяжки не в соответствии со спецификацией в может произойти непрерывное вращение или повреждение компонентов.

    ПРИМЕЧАНИЕ: Задействуйте тормоз, чтобы полуось не вращалась.

    Пока помощник нажимает на тормоз, установите новую гайку ступицы колеса.
    Крутящий момент:
    Этап 1: 74 фунт-фута (100 Нм)
    Этап 2: 60°
  1. Проверьте уровень трансмиссионной жидкости.
    См.: Проверка уровня трансмиссионной жидкости (307-01A АКПП). Трансмиссия — 8-ступенчатая автоматическая коробка передач — 8F35/8F40, общая процедуры).
    См.: Проверка уровня трансмиссионной жидкости (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Общие процедуры).
    См.: Проверка уровня трансмиссионной жидкости (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Общие процедуры).
  1. Установите защиту днища и затяните фиксаторы.
    Крутящий момент: 13 фунтов на дюйм (1,5 Нм)
  1. Установите колесо и шину.
    См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
