Ford Escape: Uni-Body, подрамник и система крепления / Снятие и установка — втулки подрамника заднего дифференциала

Специальные инструменты) / Общее оборудование

205-1075
Снятие/установка, передний задний привод

Удаление

Передние втулки

ПРИМЕЧАНИЕ: Показана левая, правая аналогична.

  1. Снимите РДУ.
    См.: Мост в сборе (205-02 Задний ведущий мост/дифференциал, снятие и установка).

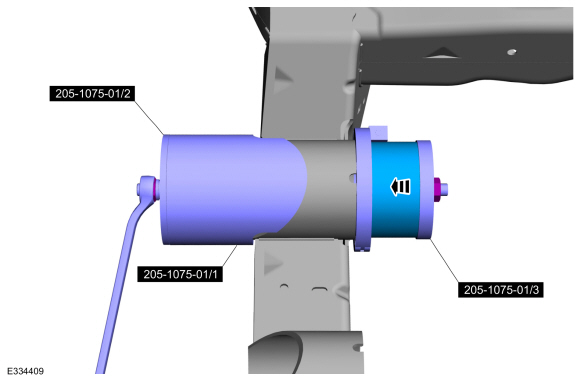

  1. Соберите шпиндель и упорную шайбу специального сервисного инструмента.
    Используйте специальный сервисный инструмент: 205-1075 Съемник/установщик, передний задний привод.
  1. Соберите трубку и крышку специального сервисного инструмента.
    Используйте специальный сервисный инструмент: 205-1075 Съемник/установщик, передний задний привод.
  1. Снимите переднюю втулку RDU с заднего подрамника.

Задние втулки

  1. Снимите РДУ.
    См.: Мост в сборе (205-02 Задний ведущий мост/дифференциал, снятие и установка).

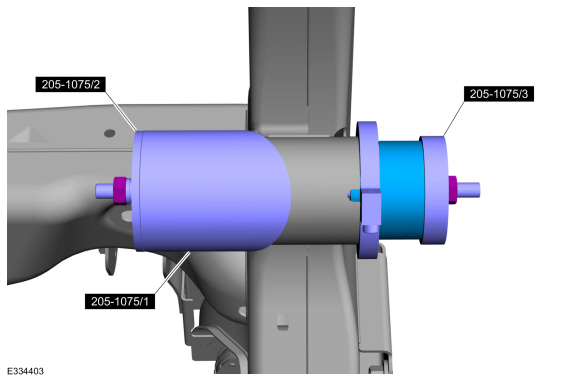

  1. Соберите специальный сервисный инструмент.
    Используйте специальный сервисный инструмент: 205-1075 Съемник/установщик, передний задний привод.
  1. Снимите заднюю втулку RDU с заднего подрамника.

Монтаж

Передние втулки

ПРИМЕЧАНИЕ: Показана левая, правая аналогична.

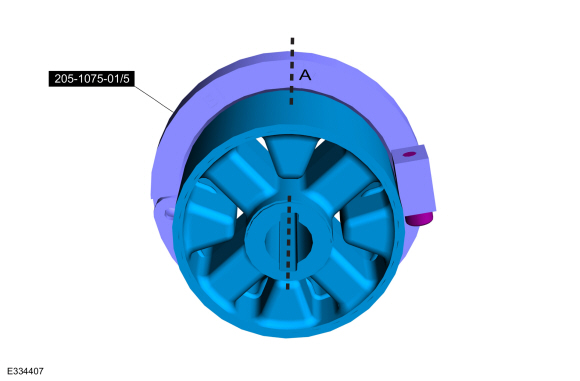

  1. ПРИМЕЧАНИЕ: Убедитесь, что установочные метки на приспособлении для снятия/установки втулки RDU совмещены с выступами, препятствующими вращению, на втулке RDU.

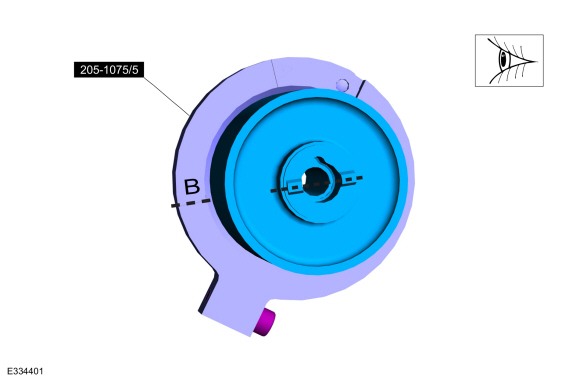

    Совместите втулку и маркировку на зажимном кольце.
    • Маркировка «А» на зажимном кольце - правая боковая втулка.
      Используйте специальный сервисный инструмент: 205-1075 Съемник/установщик, передний задний привод.
    • Маркировка "B" на зажимном кольце - втулка с левой стороны.
      Используйте специальный сервисный инструмент: 205-1075 Съемник/установщик, передний задний привод.

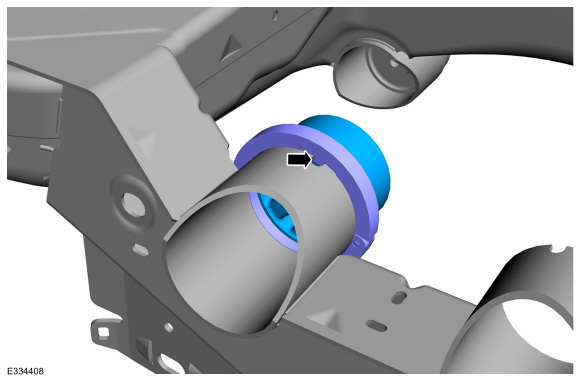

  1. Совместите контур совмещения зажимного кольца с выемкой в ​​приемнике втулки.
  1. Соберите специальный сервисный инструмент.
    Используйте специальный сервисный инструмент: 205-1075 Съемник/установщик, передний задний привод.

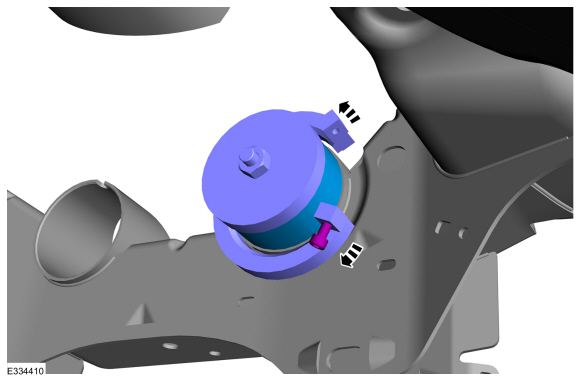

  1. Аккуратно втяните переднюю втулку в задний подрамник.
  1. Снимите зажимное кольцо.
  1. Установите переднюю втулку в задний подрамник.
  1. Установите РДУ.
    См.: Мост в сборе (205-02 Задний ведущий мост/дифференциал, снятие и установка).

Задние втулки

  1. ПРИМЕЧАНИЕ: Убедитесь, что установочные метки на приспособлении для снятия/установки втулки RDU совмещены с выступами, препятствующими вращению, на втулке RDU.

    Совместите втулку и маркировку на зажимном кольце.
    • Маркировка "А" на зажимном кольце - втулка с левой стороны.
      Используйте специальный сервисный инструмент: 205-1075 Съемник/установщик, передний задний привод.
    • Маркировка "B" на зажимном кольце - правая боковая втулка.
      Используйте специальный сервисный инструмент: 205-1075 Съемник/установщик, передний задний привод.
  1. Совместите контур совмещения зажимного кольца с выемкой в ​​приемнике втулки.
  1. Соберите специальный инструмент для обслуживания и осторожно втяните заднюю втулку в задний подрамник.
    Используйте специальный сервисный инструмент: 205-1075 Съемник/установщик, передний задний привод.
  1. Снимите зажимное кольцо.
  1. Установите заднюю втулку в задний подрамник.
  1. Установите РДУ.
    См.: Мост в сборе (205-02 Задний ведущий мост/дифференциал, снятие и установка).
