Снятие и установка — передняя втулка заднего подрамника

Специальные инструменты) / Общее оборудование

	204-598 Гидравлический цилиндр 10т
	204-598-01 Снятие/установка направляющей втулки подрамника
	204-598-04 Адаптер для 204-598
	204-598-05 Адаптер для 204-598

Удаление

1. 1
   Снимите задний подрамник.
   См.: Задний подрамник (502-00) .
2. 2

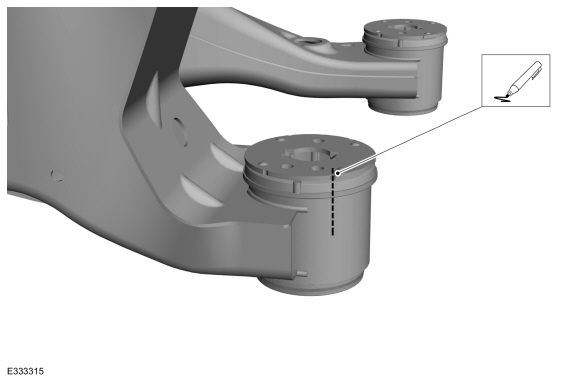

   Отметьте индексом положение втулки подрамника, чтобы облегчить установку.



3. 3

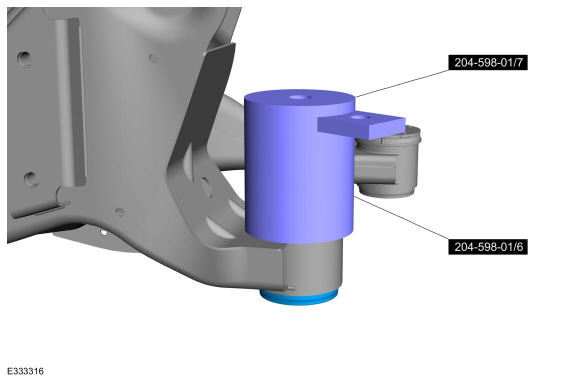

   Установите направляющую втулки подрамника на задний подрамник.
   Используйте специальный сервисный инструмент: 204-598-01 Снятие/установщик, направляющая втулки подрамника.



4. 4

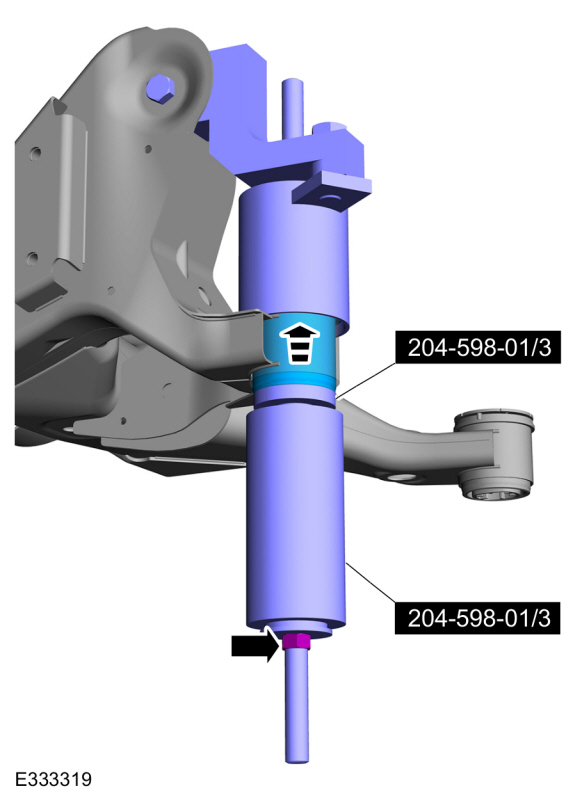

   Соберите специальный сервисный инструмент.
   Используйте специальный сервисный инструмент: 204-598-01 Снятие/установщик, направляющая втулки подрамника.



5. 5
   Соберите адаптер.
   Используйте специальный сервисный инструмент: 204-598-05 Переходник на 204-598.



6. 6

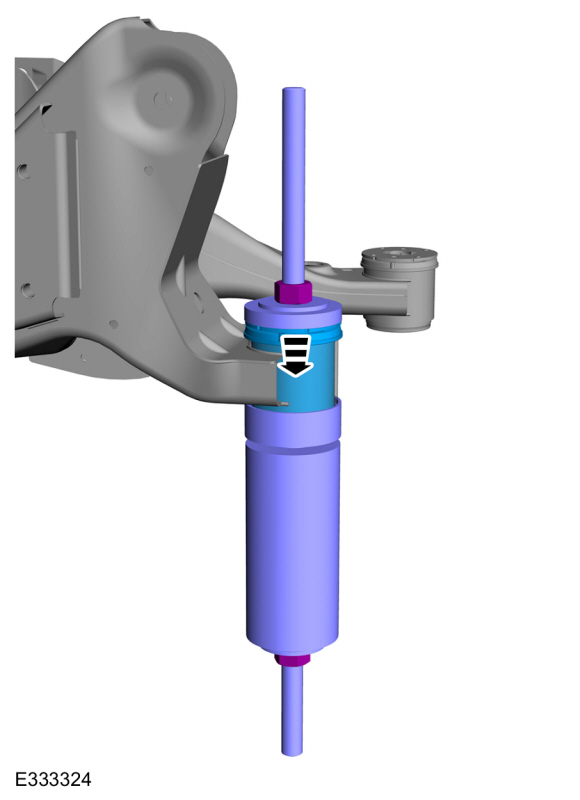

   Соберите специальные инструменты и снимите переднюю втулку заднего подрамника.
   Используйте специальный сервисный инструмент: 204-598 Гидроцилиндр 10т. , 204-598-01 Снятие/установщик, направляющая втулки подрамника.



Монтаж

1. 1

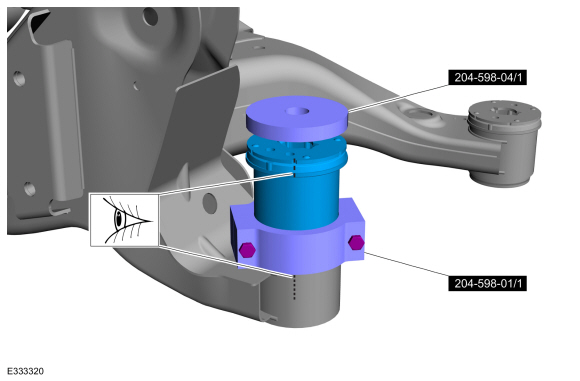

   УВЕДОМЛЕНИЕ: Убедитесь, что компонент совмещен с установочной меткой.

   Установите специальные инструменты на задний подрамник с новой втулкой подрамника.
   Используйте специальный сервисный инструмент: 204-598-04 Переходник на 204-598. , 204-598-01 Снятие/установщик, направляющая втулки подрамника.



2. 2

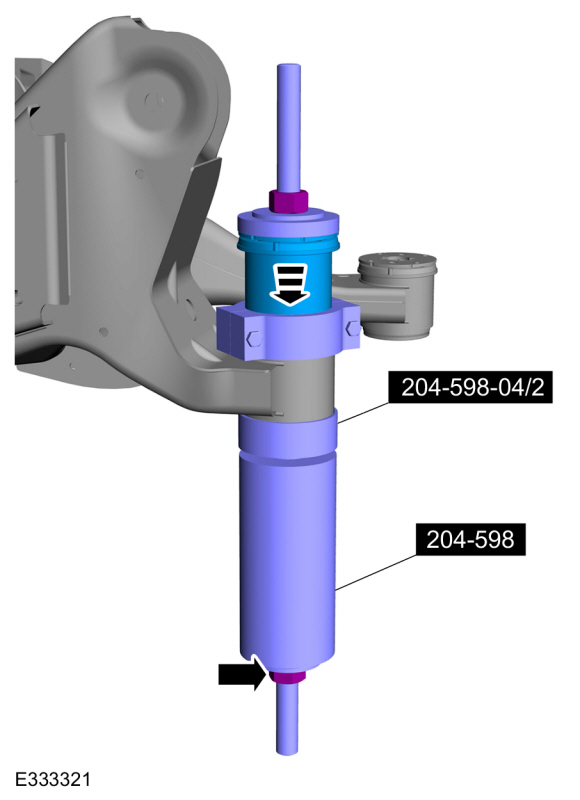

   Запрессуйте новую втулку подрамника в задний подрамник.
   Используйте специальный сервисный инструмент: 204-598 Гидроцилиндр 10т. , 204-598-04 Переходник на 204-598. , 204-598-01 Снятие/установщик, направляющая втулки подрамника.





3. 3
   Снимите адаптер.



4. 4

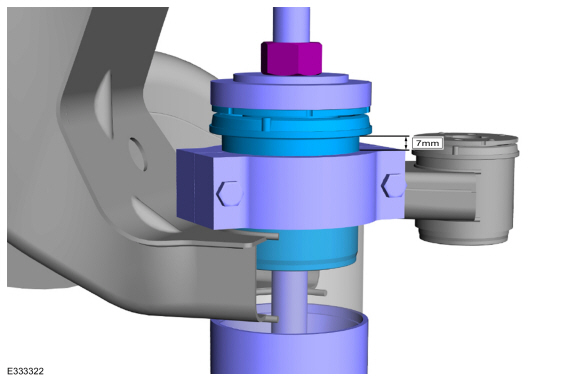

   Установите втулку заднего подрамника и снимите специальные инструменты.



5. 5
   Установите задний подрамник.
   См.: Задний подрамник (502-00) .
