Снятие и установка — задняя втулка заднего подрамника

Специальные инструменты) / Общее оборудование

	204-598 Гидравлический цилиндр 10т
	204-598-01 Снятие/установка направляющей втулки подрамника
	204-598-04 Адаптер для 204-598

Удаление

1. 1
   Снимите задний подрамник.
   См.: Задний подрамник (502-00 Uni-Body, Подрамник и система крепления, Снятие и установка).
2. 2

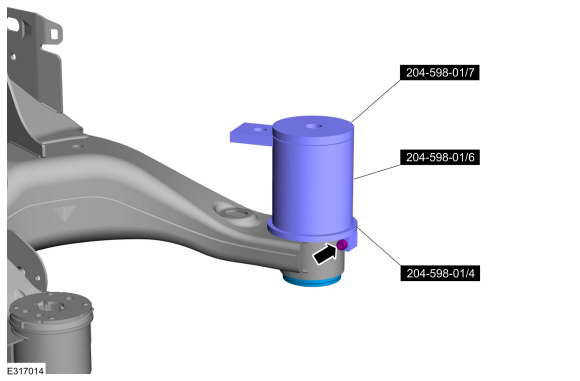

   Установите направляющую втулки подрамника на задний подрамник.
   Используйте специальный сервисный инструмент: 204-598-01 Снятие/установщик, направляющая втулки подрамника.



3. 3

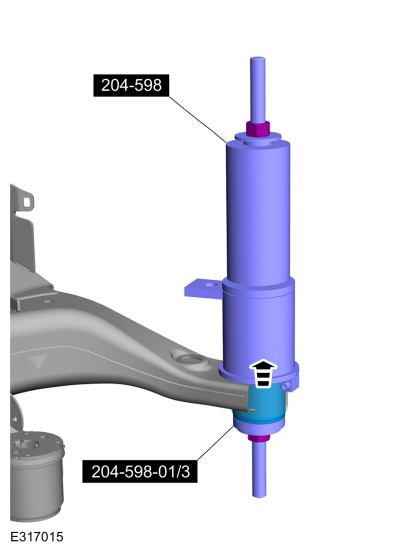

   Соберите специальные инструменты и снимите заднюю втулку заднего подрамника.
   Используйте специальный сервисный инструмент: 204-598-01 Снятие/установщик, направляющая втулки подрамника. , 204-598 Гидроцилиндр 10т.



Монтаж

1. 1

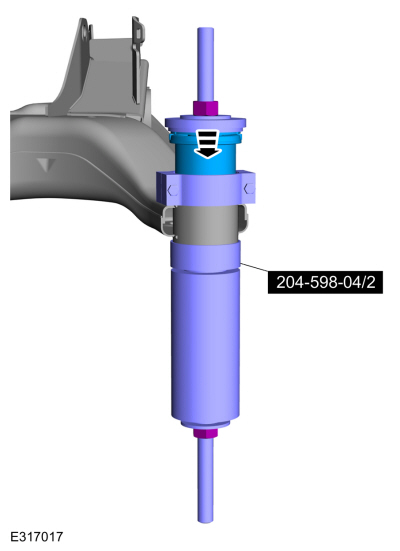

   Установите специальные инструменты на задний подрамник с новой втулкой подрамника.
   Используйте специальный сервисный инструмент: 204-598-01 Снятие/установщик, направляющая втулки подрамника. , 204-598-04 Переходник на 204-598.



2. 2

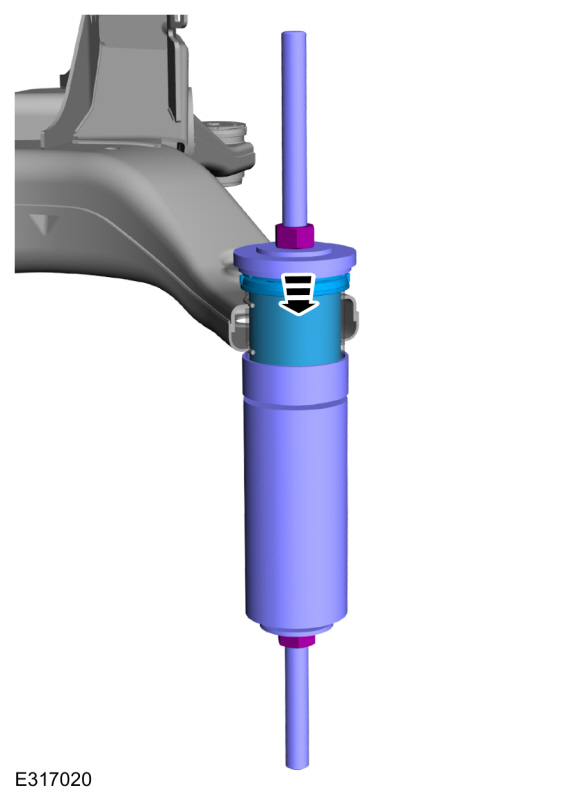

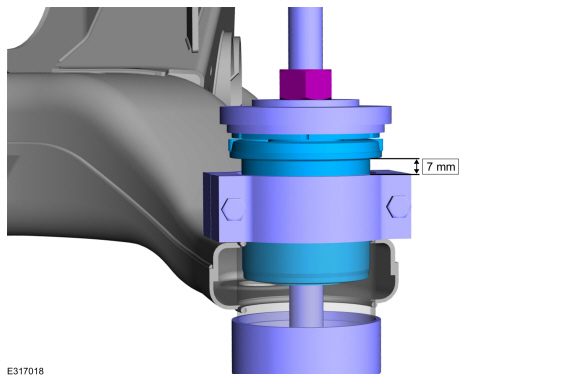

   Аккуратно вдавите новую втулку подрамника в задний подрамник.
   Используйте специальный сервисный инструмент: 204-598-01 Снятие/установщик, направляющая втулки подрамника. , 204-598-04 Переходник на 204-598. , 204-598 Гидроцилиндр 10т.





3. 3

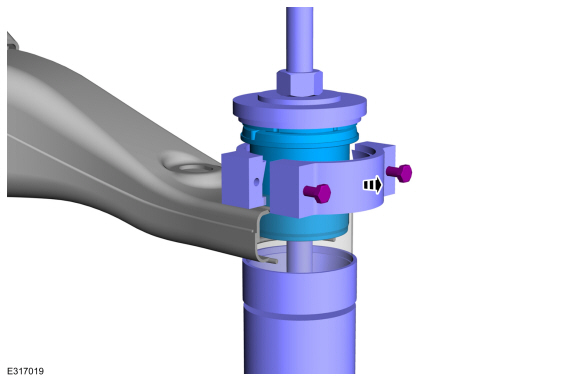

   Снимите адаптер.



4. 4
   Установите втулку заднего подрамника и снимите специальные инструменты.



5. 5
   Установите задний подрамник.
   См.: Задний подрамник (502-00 Uni-Body, Подрамник и система крепления, Снятие и установка).
