Разборка и сборка — колесо и шина

Специальные инструменты) / Общее оборудование

Деревянный блок

РАЗБОРКА

УВЕДОМЛЕНИЕ: Несоблюдение приведенных ниже инструкций может привести к повреждению TPMS.

УВЕДОМЛЕНИЕ: СКДП датчик крепится к штоку клапана. Снятие штока клапана требует демонтаж шины с колеса и снятие датчика TPMS.

1. 1
   Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
2. 2

   УВЕДОМЛЕНИЕ: Шток клапана соединен с датчиком TPMS. Не вытягивайте шток клапана из колеса, это может привести к повреждению датчика.

   Снимите сердцевину штока клапана и полностью выпустите весь воздух из шины.
3. 3

   УВЕДОМЛЕНИЕ: Не позволяйте бортам шины выходить за пределы колеса средней плоскости (середина колеса) при отделении бусинок от колеса, может произойти повреждение датчика TPMS.

   УВЕДОМЛЕНИЕ: Положение шины и штока клапана имеет решающее значение для предотвращения повреждения датчика TPMS при использовании лопастного сепаратора бортов.

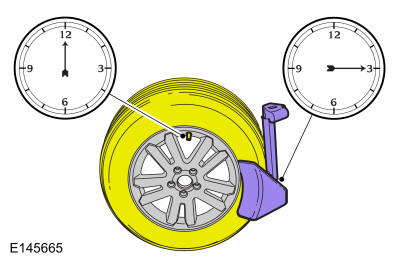

   • Для шиномонтажного станка лопастного типа расположите шток клапана в положении на 12 или 6 часов, а лопасть в положении положение 3 часа.
   • Для роликового шиномонтажного станка совместите шток клапана с роликом в любом положении.



4. 4

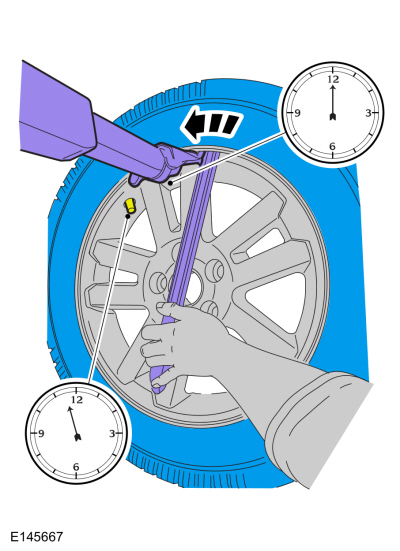

   Поместите колесо и шину в сборе на поворотный стол шиномонтажный станок со штоком клапана в положении 11:30 и рычаг машины в положение «12 часов» и снимите внешний борт с колесо.



5. 5
   Установите колесо и шину в сборе на поворотный стол шиномонтажный станок со штоком клапана в положении 11:30 и рычаг машины в положение «12 часов» и снимите внутренний борт с колесо.
6. 6

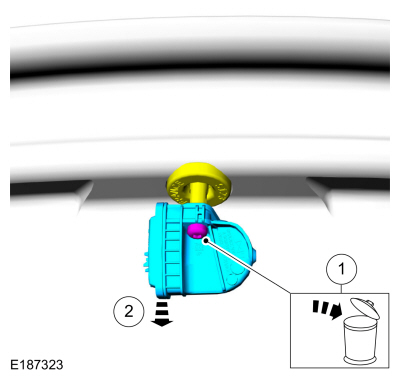

   1. Снимите и выбросьте винт крепления штока датчика TPMS к клапану.

   2. Отделите датчик TPMS от штока клапана.



7. 7

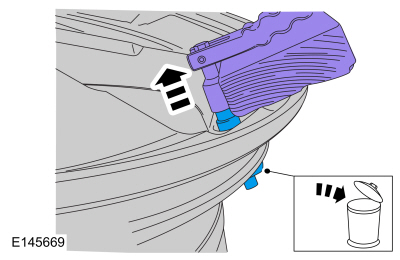

   УВЕДОМЛЕНИЕ: Соблюдайте осторожность, чтобы не повредить поверхность колеса при снятии штока клапана.

   С помощью подходящего съемника/установщика штока клапана снимите и выбросьте шток клапана.
   Используйте общее оборудование: деревянный блок

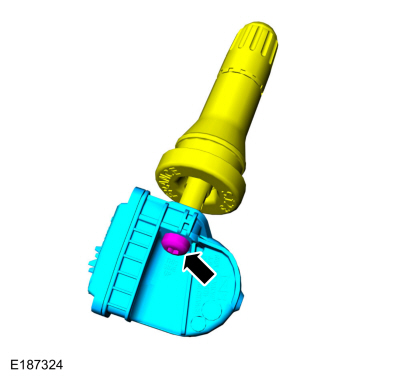

8. УВЕДОМЛЕНИЕ: Чтобы предотвратить повреждение датчика TPMS и штока клапана, шток клапана необходимо установить на датчик TPMS, а затем установить в колесо в сборе.

   Поместите новый шток клапана на датчик TPMS и установите новый винт.
   Крутящий момент: 13 фунтов на дюйм (1,5 Н·м)

СБОРКА

УВЕДОМЛЕНИЕ: Если установка шины не выполняется в соответствии с инструкциями, это может привести к повреждению датчика TPMS.

1. 1

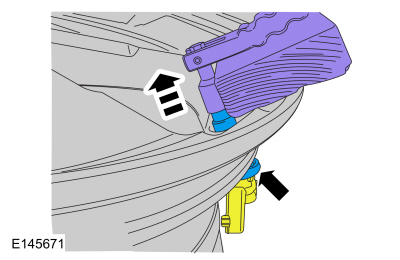

   УВЕДОМЛЕНИЕ: Важно вытянуть шток клапана и TPMS датчика в сборе через отверстие в ободе колеса в направлении, параллельном оси отверстия штока клапана. Если сборку протягивают под углом, может произойти повреждение штока клапана и датчика в сборе.

   УВЕДОМЛЕНИЕ: Соблюдайте осторожность, чтобы не повредить поверхность колеса при установке штока клапана и узла датчика TPMS.

   С помощью подходящего приспособления для установки штока клапана установите новый шток клапана и узел датчика TPMS.
   Используйте общее оборудование: деревянный блок



2. 2
   Установите колесо на поворотный стол шиномонтажного станка, затем смажьте и установите нижний борт шины на колесо.
3. 3

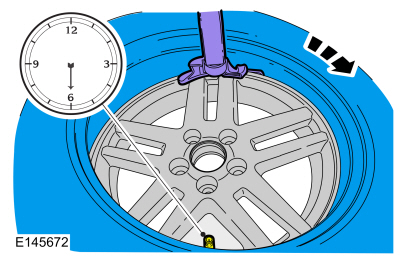

   Расположите колесо, чтобы совместить шток клапана с рычаг машины в положении «6 часов» и установите нижний буртик шина.



4. 4
   Переместите колесо, чтобы совместить шток клапана с рычаг машины в положении «6 часов» и установите верхний буртик шина.
5. 5
   Накачайте шину до давления, указанного на этикетке VC, расположенной на двери водителя или дверной стойке.

1. 1

   УВЕДОМЛЕНИЕ: Следующие шаги следует выполнять только в том случае, если борта шины не могут быть установлены, накачивая шину до максимума давление воздуха указано на боковине шины.

   1. Повторно смажьте борт шины и посадочное место борта колеса.

   2. Установите дистанционный клапан и манометр.

   3. Наденьте защитные очки и наушники и стойте на расстоянии не менее 3,65 м (12 футов) от колеса и шины в сборе.

   4. Накачайте шину с помощью дистанционного клапана и шины. манометр до тех пор, пока шарики не сядут или пока манометр не покажет 138 кПа. (20 фунтов на кв. дюйм) больше, чем максимальное давление на боковине шины. Если борта не сели, спустите шину и перейдите к следующему шагу.

   5. Поместите колесо и шину в сборе в каркас безопасности для шин, одобренный OSHA.

   6. Накачайте шину с помощью дистанционного клапана и давления манометра до тех пор, пока шарики не сядут на место или пока манометр не покажет 276 кПа (40 фунтов на кв. дюйм) превышает максимальное давление на боковине шины. Делать не превышать максимальное давление в шине на 276 кПа (40 фунтов на кв. дюйм) боковина. Установите новую шину, если борта не садятся при этом давлении.
2. 2
   Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
