Ford Explorer: Информационно-развлекательная система — Общая информация — Автомобили без: SYNC 3 / Снятие и установка — Элементы управления аудиосистемой

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Все автомобили

1.

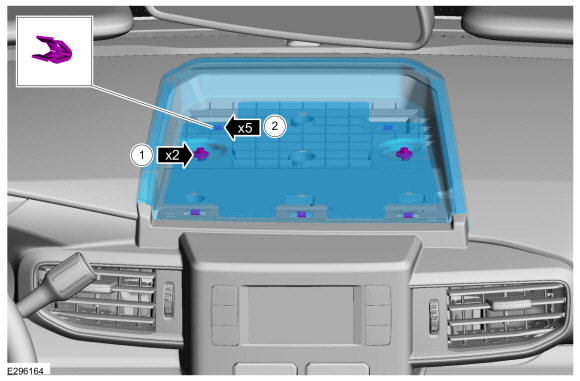

   Снимите верхнюю панель отделки приборной панели.

   1. Снимите винты.
      Крутящий момент: 22 фунта на дюйм (2,5 Нм)
   2. Освободите клипсы.

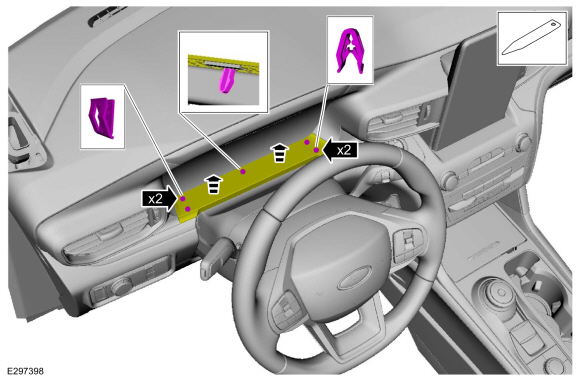

1. Освободите верхний фиксатор зазора от IPC и отложите в сторону.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

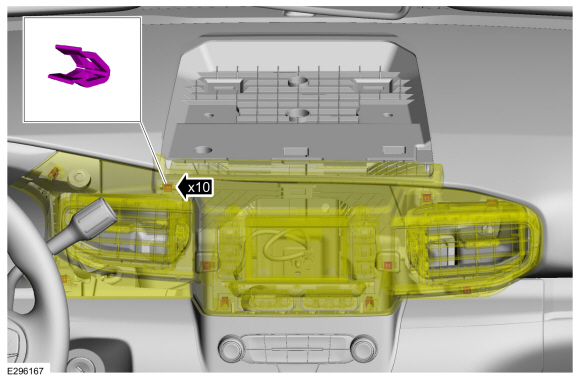

1. Освободите зажимы и поместите FCDIM и центральные дефлекторы приборной панели вперед в сборе.

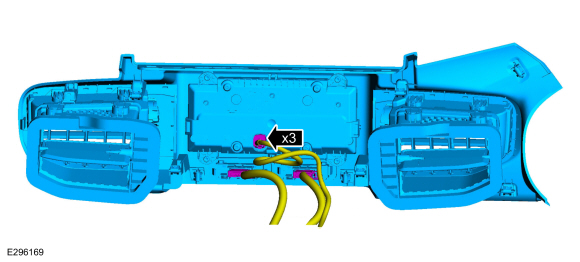

1. Отсоедините электрические разъемы и снимите модуль FCDIM и центральные вентиляционные отверстия приборной панели в сборе.


Автомобили, оснащенные полицейской напольной консолью

1. Снимите напольную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).


Все автомобили

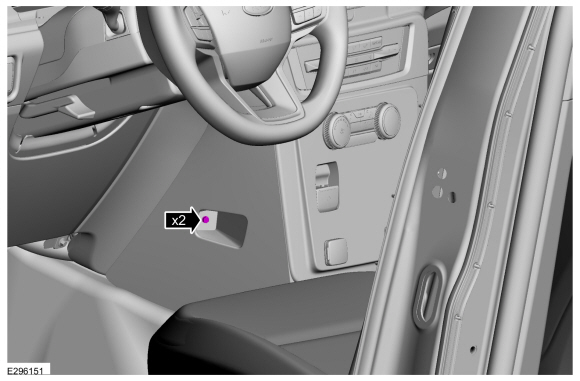

1. ПРИМЕЧАНИЕ: По одному винту с каждой стороны.

   Снимите винты.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

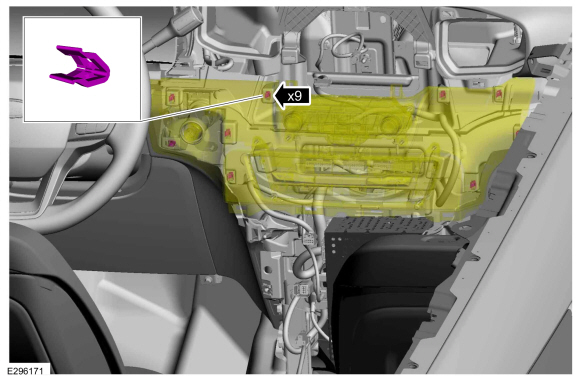

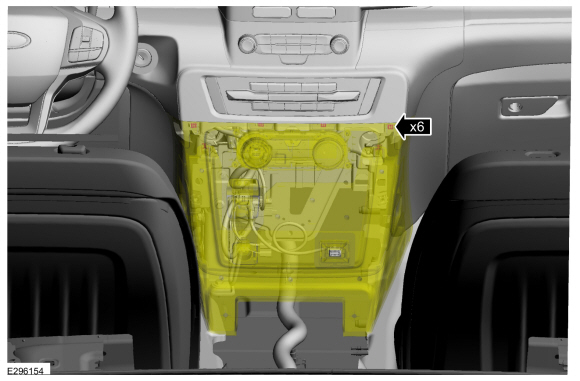

1. Освободите зажимы и выдвиньте нижнюю панель отделки центральной панели приборов.

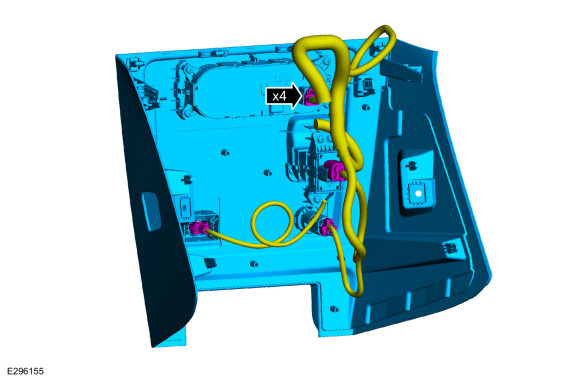

1. Отсоедините электрические разъемы и снимите нижнюю панель центральной панели приборов.


1. Освободите фиксаторы и установите центральную панель отделки приборной панели.

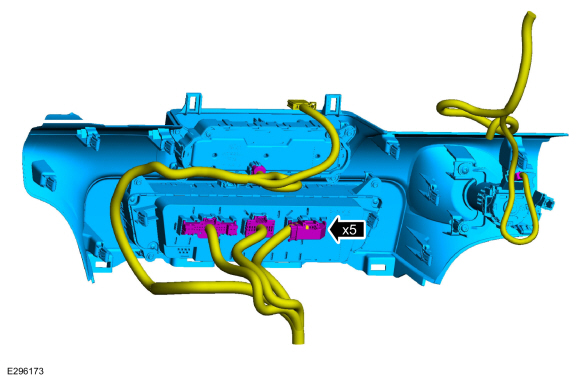

1. Отсоедините электрические разъемы и снимите панель отделки центральной панели приборов.

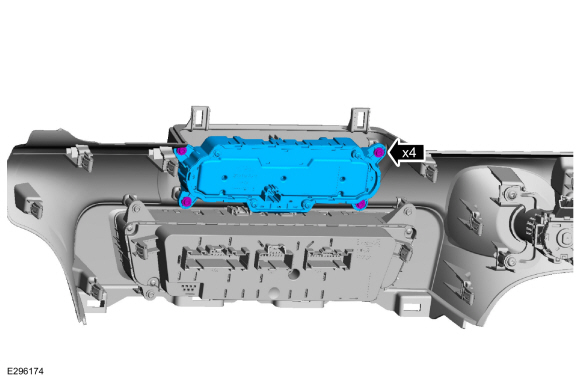

1. Снимите винты и элементы управления звуком.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
