Снятие и установка — поворотный кулак

Специальные инструменты) / Общее оборудование

204-592 Сепаратор, шаровой шарнир нижнего рычага ТКИТ-2006C-FFMFLM ТКИТ-2006С-ЛМ ТКИТ-2006C-РЯД

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. 1
   Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).

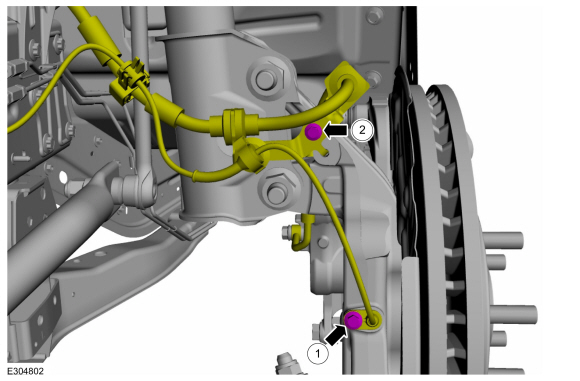

2. 2
   1. Выверните болт и отложите в сторону жгут проводов датчика скорости вращения колеса.

   2. Снимите болт кронштейна тормозного шланга и отложите тормозной шланг в сторону.

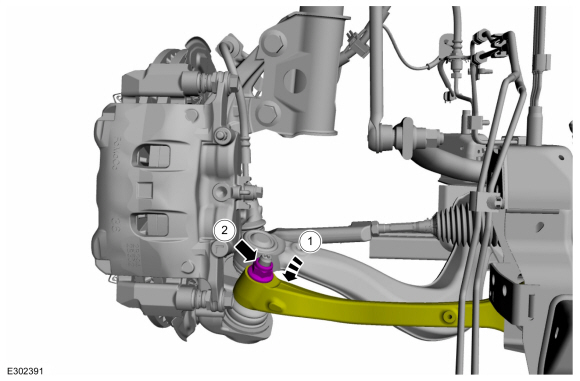

3. 3

   УВЕДОМЛЕНИЕ: Не используйте электроинструменты для снятия или установки гайка наружной части нижнего рычага. Повреждение шарового шарнира или уплотнения шарового шарнира может происходить.

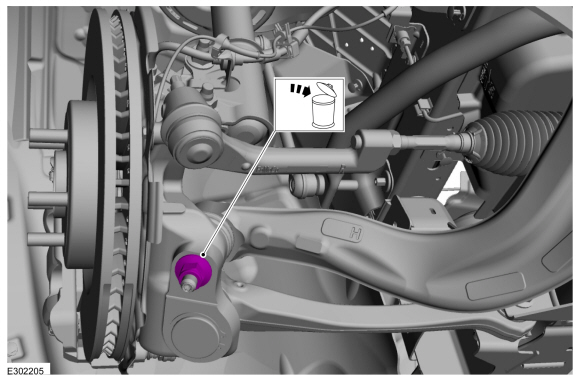

   Снимите и выбросьте наружную гайку переднего нижнего рычага.

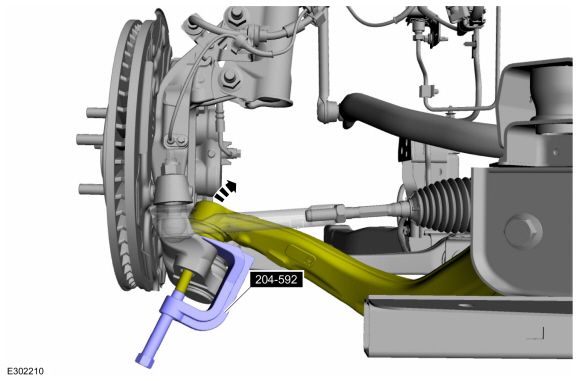

4. 4

   УВЕДОМЛЕНИЕ: Не используйте молоток, рычажное устройство или сепаратор. вилка для отделения шарового шарнира от поворотного кулака. Повреждение может возникнуть шаровой шарнир или уплотнение шарового шарнира.

   УВЕДОМЛЕНИЕ: Будьте осторожны при освобождении нижнего рычага и колеса сустав в положение покоя. Повреждение шарового шарнира или шара возможно уплотнение стыка.

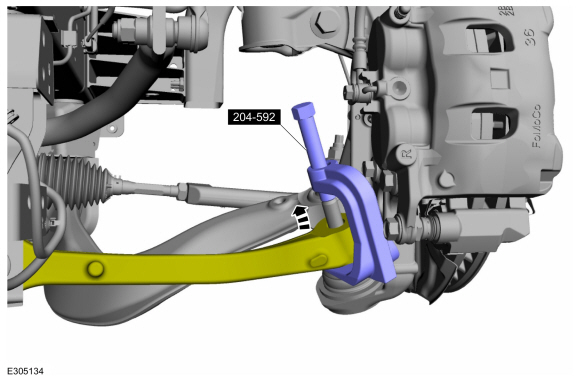

   Отделяем передний нижний рычаг от поворотного кулака.
   Используйте специальный сервисный инструмент: 204-592 Сепаратор шарового шарнира нижнего рычага.

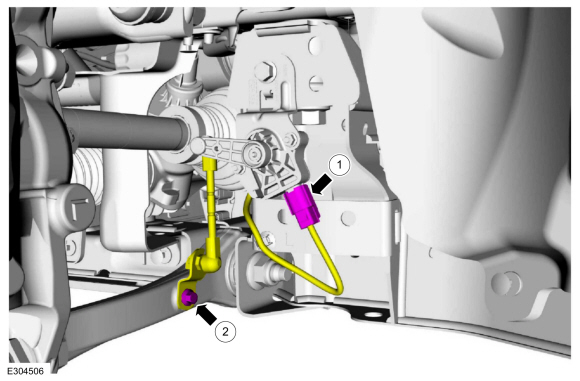

5. 5
   1. Отсоедините электрический разъем датчика дорожного просвета.

   2. Снимите болт крепления кронштейна датчика дорожного просвета.



6. 6

   УВЕДОМЛЕНИЕ: Не используйте электроинструменты для снятия или установки гайка наружной части нижнего рычага. Повреждение шарового шарнира или уплотнения шарового шарнира может происходить.

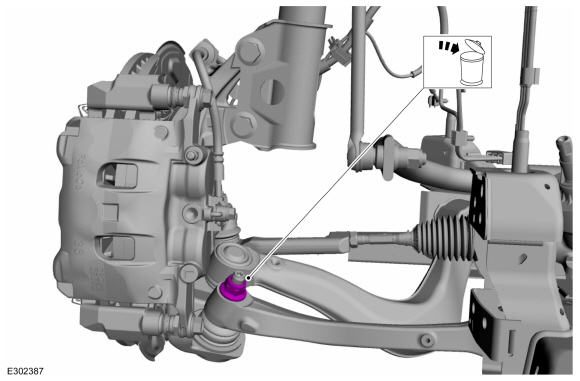

   Снимите и выбросьте наружную гайку заднего нижнего рычага.



7. 7

   УВЕДОМЛЕНИЕ: Не используйте молоток, рычажное устройство или сепаратор. вилка для отделения нижнего рычага от шарового шарнира. Повреждение мяча возможно уплотнение шарнира или шарового шарнира.

   УВЕДОМЛЕНИЕ: Будьте осторожны при освобождении нижнего рычага и колеса сустав в положение покоя. Повреждение шарового шарнира или шара возможно уплотнение стыка.

   Отделяем задний нижний рычаг от поворотного кулака.
   Используйте специальный сервисный инструмент: 204-592 Сепаратор шарового шарнира нижнего рычага.



8. 8
   Снимите подшипник колеса и ступицу колеса.
   См.: Подшипник переднего колеса и ступица колеса (204-01A Передняя подвеска — задний привод, Снятие и установка).

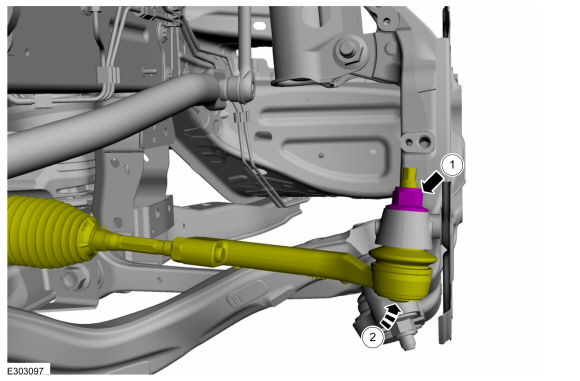

9. 9

   УВЕДОМЛЕНИЕ: Не используйте молоток, чтобы отделить конец рулевой тяги от может привести к повреждению поворотного кулака или повреждению поворотного кулака.

   УВЕДОМЛЕНИЕ: Соблюдайте осторожность при установке сепаратора поперечной рулевой тяги, иначе может произойти повреждение пыльника наконечника поперечной рулевой тяги.

   1. Снимите и выбросьте гайку наконечника рулевой тяги.

   2. Отделите наконечник рулевой тяги от поворотного кулака.



10. 10

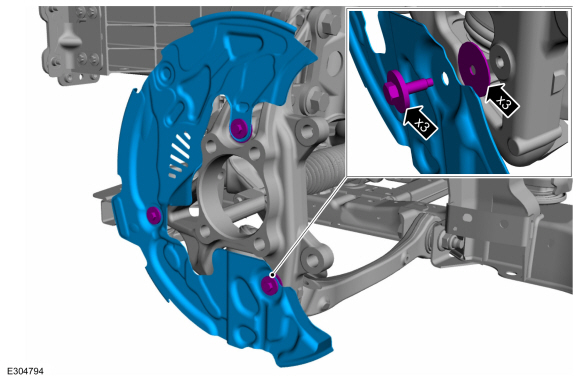

    При необходимости снимите фиксаторы щита тормозного диска и щит тормозного диска.

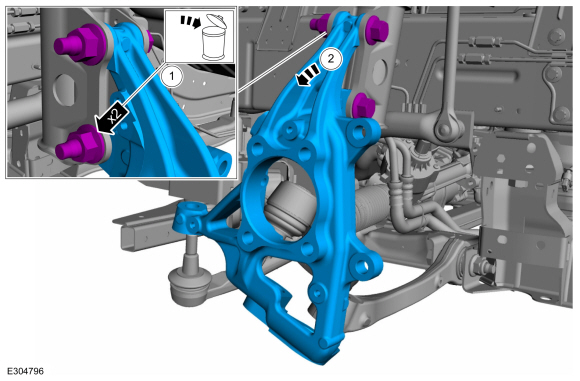

11. 11
    1. Снимите и выбросьте нижние болты и гайки крепления стойки к поворотному кулаку.

    2. Снимите поворотный кулак.



Монтаж

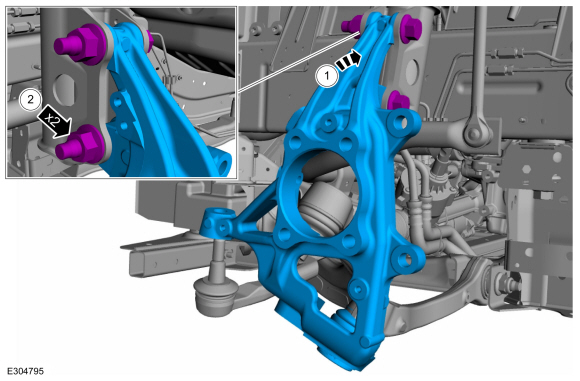

1. 1
   1. Установите поворотный кулак на нижнюю стойку в сборе.

   2. Установите новые болты и гайки крепления нижней стойки к поворотному кулаку.
      Крутящий момент: 166 фунт-футов (225 Н·м)



2. 2

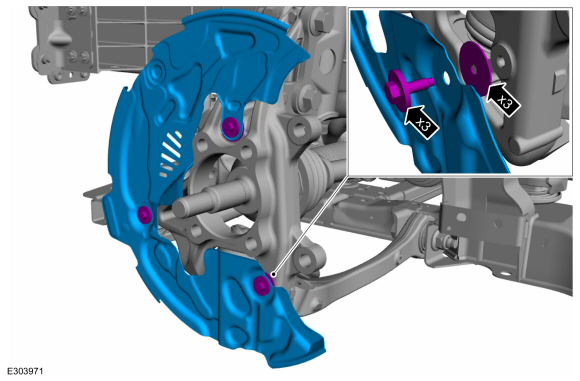

   Если снят, установите кожух тормозного диска и фиксаторы кожуха тормозного диска.
   Крутящий момент: 80 фунтов на дюйм (9 Н·м)



3. 3

   УВЕДОМЛЕНИЕ: Соблюдайте осторожность при установке сепаратора поперечной рулевой тяги, иначе может произойти повреждение пыльника наконечника поперечной рулевой тяги.

   1. Присоедините конец рулевой тяги к поворотному кулаку.

   2. Установите новую гайку наконечника рулевой тяги.
      Крутящий момент: 52 фунт-фута (70 Н·м)



4. 4
   Установите подшипник колеса и ступицу колеса.
   См.: Подшипник переднего колеса и ступица колеса (204-01A Передняя подвеска — задний привод, Снятие и установка).

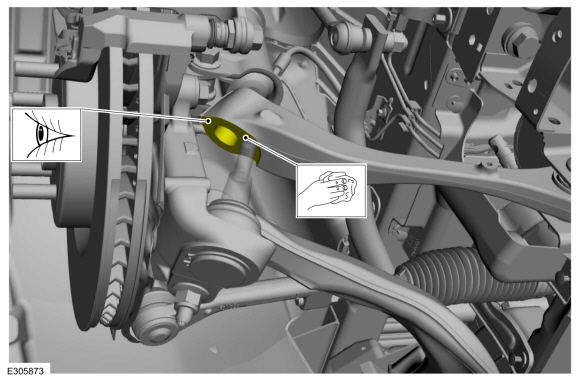

5. 5

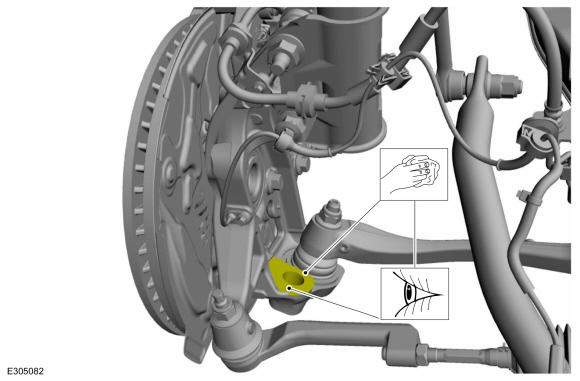

   Перед установкой нижнего рычага осмотрите задний нижний рычаг. корпуса, чтобы убедиться, что полость чистая и в ней нет посторонних материалов.



6. 6

   УВЕДОМЛЕНИЕ: Не используйте электроинструменты для снятия или установки гайка наружной части нижнего рычага. Повреждение шарового шарнира или уплотнения шарового шарнира может происходить.

   1. Присоедините задний нижний рычаг к поворотному кулаку.

   2. Установите новую наружную гайку заднего нижнего рычага.
      Крутящий момент:
      Type-1, Police и HEV (гибридный электромобиль), M16 для тяжелых условий эксплуатации: 173 фунт-фута (235 Н·м)
      Тип-2, автомобили ГАЗ, М14 для стандартной комплектации: 85 фунт-футов (115 Н·м)



7. 7
   1. Установите болт анкерной пластины переднего рычага датчика высоты дорожного просвета.
      Крутящий момент: 97 фунтов на дюйм (11 Н·м)

   2. Подсоедините электрический разъем датчика дорожного просвета.



8. 8
   Перед установкой нового переднего нижнего рычага осмотрите сустава, чтобы убедиться, что полость чистая и в ней нет инородного материала.



9. 9

   УВЕДОМЛЕНИЕ: Не используйте электроинструменты для снятия или установки гайка наружной части нижнего рычага. Повреждение шарового шарнира или уплотнения шарового шарнира может происходить.

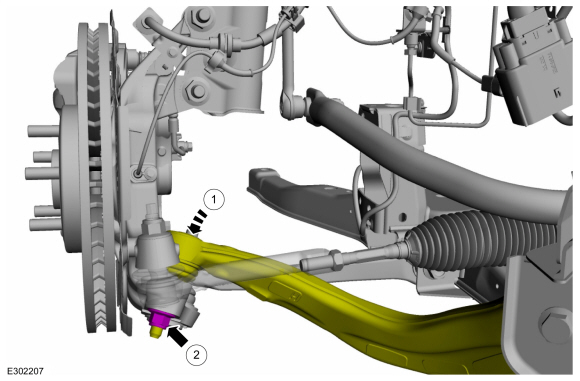

   1. Прикрепите передний нижний рычаг к поворотному кулаку.

   2. Установите новую наружную гайку переднего нижнего рычага.
      Крутящий момент: 76 фунт-футов (103 Н·м)



10. 10
    1. Расположите тормозной шланг и установите болт кронштейна тормозного шланга.
       Крутящий момент: 133 фунта на дюйм (15 Н·м)

    2. Расположите жгут датчика скорости колеса и установите болт.
       Крутящий момент: 106 фунтов на дюйм (12 Н·м)



11. 11
    Установите колесо и шину.
    См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
12. 12
    Проверьте и при необходимости отрегулируйте переднее схождение.
    См.: Регулировка переднего схождения (204-00 Система подвески — общая информация, общие процедуры).
13. 13
    Откалибруйте датчик высоты подвески. Подключить сканирование инструмент и выполните процедуру калибровки дорожного просвета. Следите за сканированием направления инструмента.
