Электромагнитный клапан отключения охлаждающей жидкости. Снятие и установка

Удаление

1. 1
   Слейте систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и прокачка (303-03B Охлаждение двигателя — 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma, General процедуры).
2. 2
   Снимите внешний кожух двигателя.

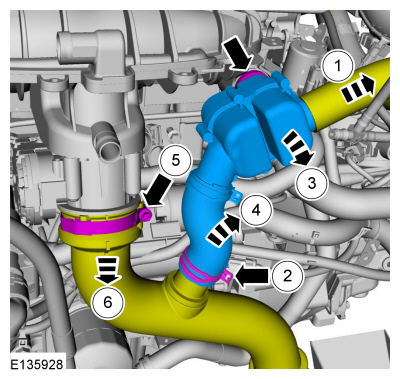

3. 3
   1. Отсоедините трубку резонатора.

   2. Освободите зажим.

   3. Отсоедините втулку.

   4. Ослабьте хомут и снимите узел резонатора.

   5. Ослабьте зажим.

   6. Расположите в стороне выпускную трубу CAC.



4. 4
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).
5. 5
   Если есть.
   Снимите крепления брызговика днища и брызговик днища.



6. 6
   1. Снимите болт.
      Крутящий момент: 133 фунта на дюйм (15 Н·м)

   • Отсоедините электрический разъем и вентиляционную трубку.

   • Ослабьте хомут и снимите впускную трубу CAC.



7. 7
   Снимите болты и отложите корпус дроссельной заслонки в сторону.
   Крутящий момент: 71 фунт на дюйм (8 Н·м)



8. 8
   Отсоедините электромагнитный клапан отсечки охлаждающей жидкости. разъема, снимите фиксатор и отложите жгут проводов в сторону.



9. 9
   1. Отпустите клип.

   2. Отсоедините шланг охлаждающей жидкости.

   3. Снимите болты и снимите электромагнитный клапан отключения охлаждающей жидкости.
      Крутящий момент: 89 фунтов на дюйм (10 Н·м)



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
