Радиатор. Снятие и установка

Специальные инструменты) / Общее оборудование

Устройство для снятия/установки шланговых хомутов

Удаление

1. 1
   Слейте систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и прокачка (303-03B Охлаждение двигателя — 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma, General процедуры).
2. 2
   Снимите двигатель вентилятора охлаждения и кожух.
   См.: Электродвигатель вентилятора системы охлаждения и кожух (303-03B Охлаждение двигателя — 1,6 л). EcoBoost (132 кВт/180 л.с.) — Sigma, снятие и установка).
3. 3

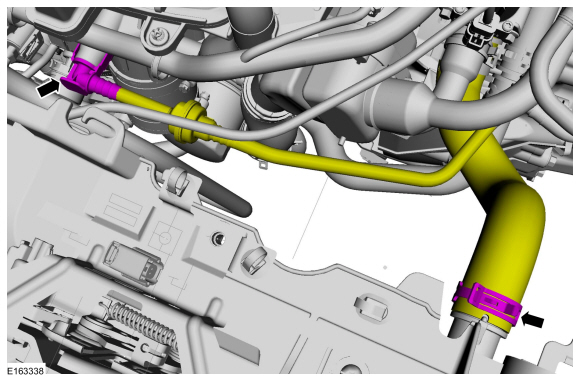

   Нажмите на язычок и отсоедините вентиляционную трубку. Ослабьте хомут и отсоедините верхний шланг радиатора.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.



4. 4

   УВЕДОМЛЕНИЕ: Компонент должен быть удален вручную, использование инструментов запрещено.

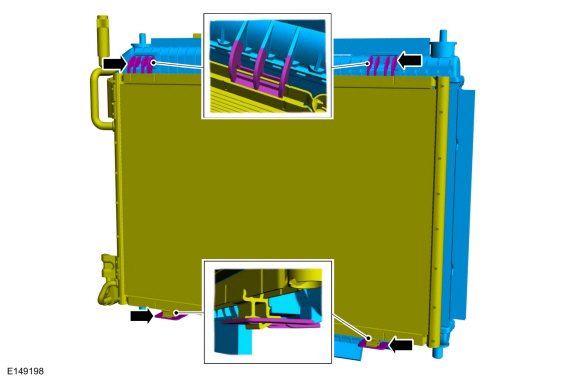

   Освободите фиксаторы и снимите опорные кронштейны радиатора.



5. 5

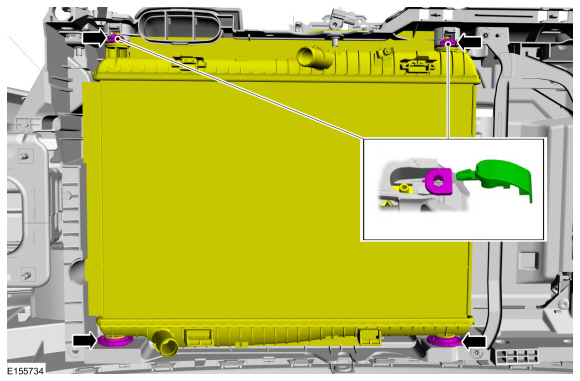

   Отсоедините нижние фиксаторы и поднимите радиатор вверх, одновременно нажимая на конденсатор кондиционера. Снимите радиатор.



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
