Ford Fiesta: заправка топливом и органы управления — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma / корпус дроссельной заслонки. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).

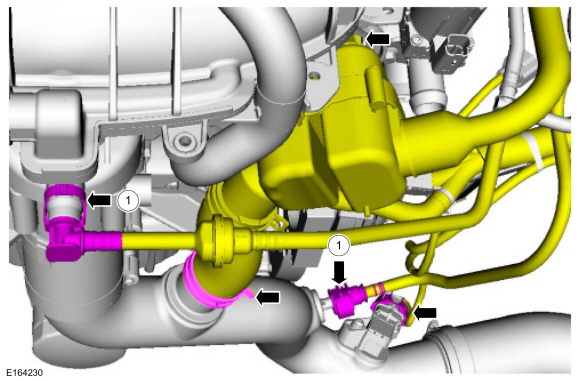

1. 1. Отсоедините быстроразъемные соединения. См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).

   • Освободите узел резонатора от фиксатора, отпустите зажим узла резонатора, а затем установите резонатор сборка не по пути.

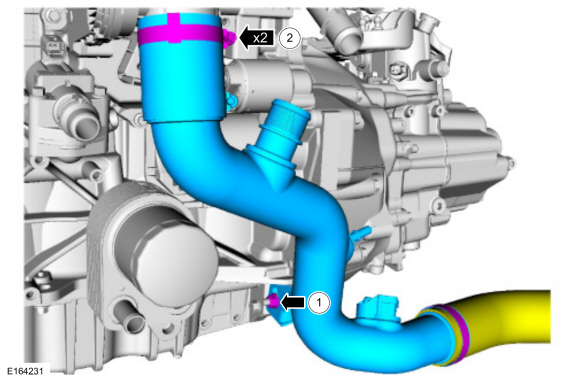

1. 1. Снимите стопорную гайку выпускной трубы CAC.
      Крутящий момент: 133 фунта на дюйм (15 Нм)
   2. Ослабьте хомуты выпускной трубы CAC, а затем снимите выпускную трубу CAC.
      Крутящий момент: 44 фунта на дюйм (5 Нм)

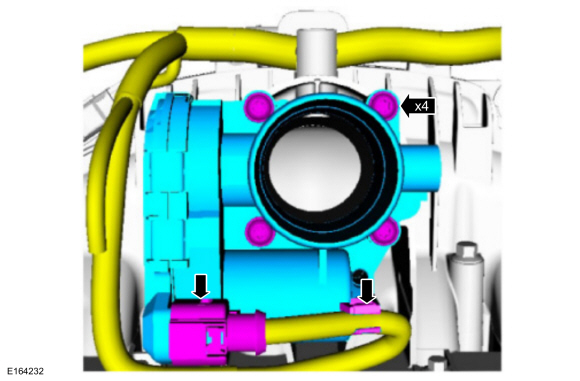

1. ПРИМЕЧАНИЕ: Равномерно затяните болты крепления корпуса дроссельной заслонки (TB).

   • Отсоедините электрический разъем корпуса дроссельной заслонки. и отсоедините фиксатор жгута проводов корпуса дроссельной заслонки от дроссельной заслонки. Тело.

   • Снимите болты корпуса дроссельной заслонки, а затем снимите корпус дроссельной заслонки.
     Крутящий момент: 71 фунт на дюйм (8 Нм)

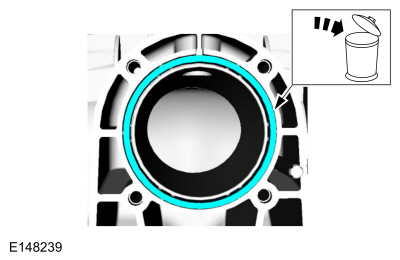

1. Снимите и выбросьте прокладку корпуса дроссельной заслонки.


Монтаж

УВЕДОМЛЕНИЕ: Убедитесь, что сопрягаемые поверхности чистые и на них нет посторонних материалов.

1. Для установки выполните процедуру удаления в обратном порядке.
