Ford Fusion: полуоси переднего привода / левая передняя полуось. Снятие и установка

Специальные инструменты) / Общее оборудование

	204-161 (Т97П-1175-А) Установщик, Полуось ТКИТ-1997-ЛМ2 ТКИТ-1997-Ф/ФМ2 ТКИТ-1997-ФЛМ2
	205-Д070 (Д93П-1175-Б) Съемник, ступица переднего колеса

Удаление

1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).

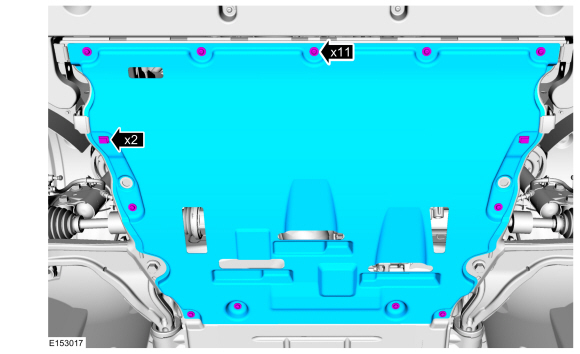

1. Снимите защиту днища трансмиссии.

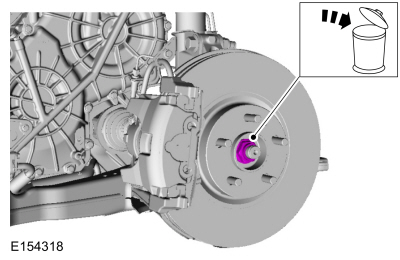

1. Снимите и выбросьте гайку ступицы колеса.

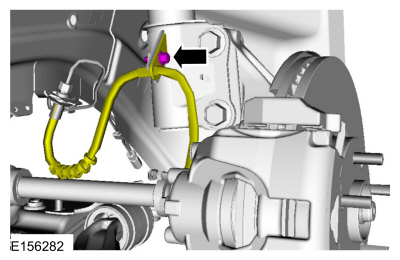

1. Снимите болт кронштейна тормозного шланга и отложите тормозной шланг в сторону.

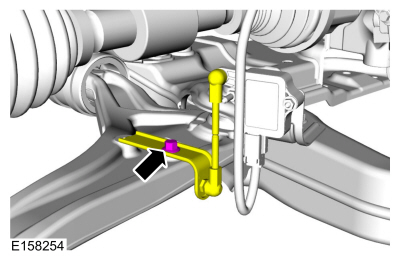

1. УВЕДОМЛЕНИЕ: Датчик высоты передней подвески должен быть отсоединен от нижнего рычага перед обслуживанием подвески компонентов или повреждение датчика высоты подвески и/или автомобиля может возникнуть система динамической подвески. Датчик должен быть откалиброван после сборки.

   Если есть.
   Снимите болт датчика высоты подвески и отложите датчик высоты подвески в сторону.


1. УВЕДОМЛЕНИЕ: Не используйте рычажное устройство или разделительную вилку между шаровая опора и поворотный кулак. Повреждение шарового шарнира или шара возможно уплотнение стыка. Используйте монтировку, только вставив ее в отверстие корпуса нижней части руки.

   УВЕДОМЛЕНИЕ: Будьте осторожны при освобождении нижнего рычага и колеса поворот кулака в исходное положение или повреждение уплотнения шарового шарнира. происходить.

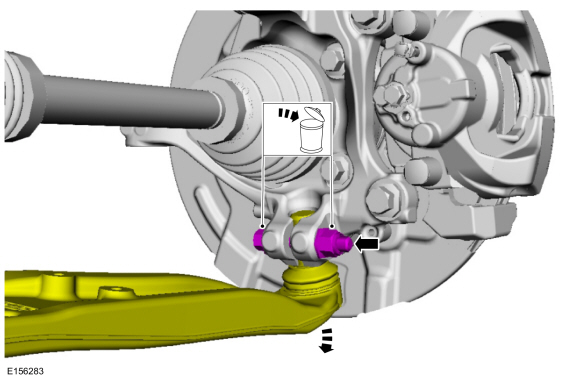

   Снимите и выбросьте стяжной болт и гайку шарового шарнира и отделите шаровой шарнир от поворотного кулака.


1. УВЕДОМЛЕНИЕ: Не сгибайте внутренний сустав более чем на 18 градусов и наружный сустав более 45 градусов. Произойдет повреждение вала.

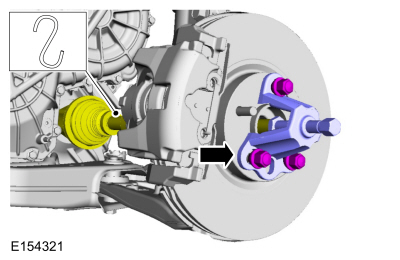

   Установите специальный инструмент и выпрессуйте полуось из переднего ступичного подшипника и ступицы колеса.
   Используйте специальный сервисный инструмент: 205-D070. (Д93П-1175-Б) Съемник, ступица переднего колеса.

1. Если есть.

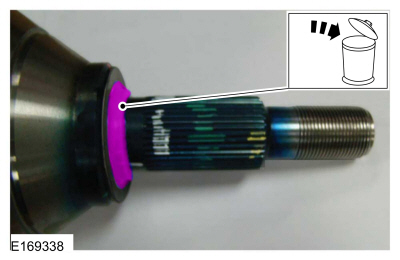

   Снимите и выбросьте шайбу полуоси.


1. ПРИМЕЧАНИЕ: Не тяните за полуось. Потяните или подденьте только внутреннюю часть картера CV, в противном случае это может привести к повреждению.

   Снимите полуось.

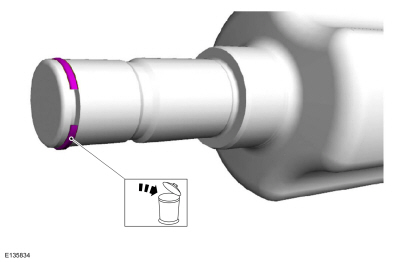

1. Снимите и выбросьте стопорное кольцо полуоси.


Монтаж

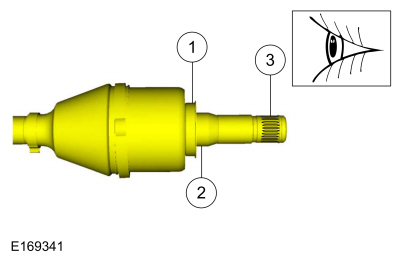

1. Осмотрите внешний корпус CV в показанных местах.

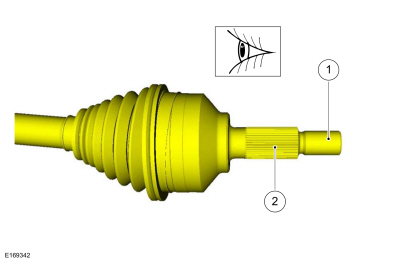

1. Осмотрите внутренний корпус CV в показанных местах.


1. ПРИМЕЧАНИЕ: Убедитесь, что новый компонент установлен.

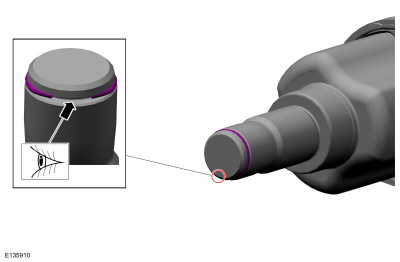

   Установите новое внутреннее стопорное кольцо полуоси.


1. Установите новый сальник полуоси.
   См.: Сальник левой полуоси (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Снятие и установка).
   См.: Сальник левой полуоси (307-01B Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F50/6F55, Снятие и установка).


1. ПРИМЕЧАНИЕ: Не устанавливайте вал полностью в это время.

   Используя протектор уплотнения, вставьте шлицы полуоси через сальник полуоси. Снимите защиту уплотнителя.


1. ПРИМЕЧАНИЕ: Вставляйте вал до полной посадки стопорного кольца. При проверке посадки стопорного кольца не тяните за ШРУСы, это может привести к их повреждению.

   ПРИМЕЧАНИЕ: Потяните за внутренний ШРУС, чтобы убедиться, что стопорное кольцо полуоси установлено правильно.

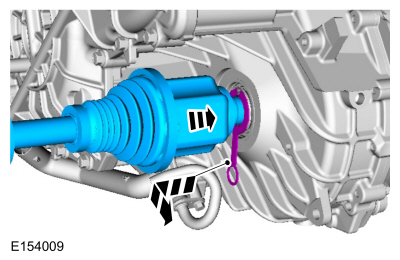

   Вставляйте полуось до тех пор, пока стопорная скоба полуоси полностью не встанет на место.


1. Если есть.

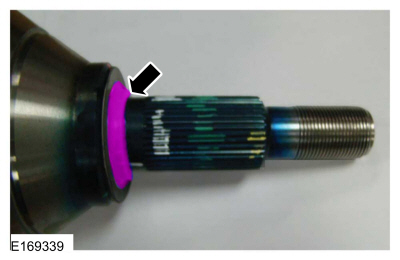

   Установите новую шайбу полуоси.

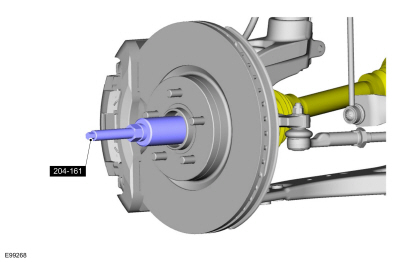

1. Втяните полуось в подшипник переднего колеса и ступицу колеса.
   Используйте специальный сервисный инструмент: 204-161 (Т97П-1175-А) Установщик, Полуось.

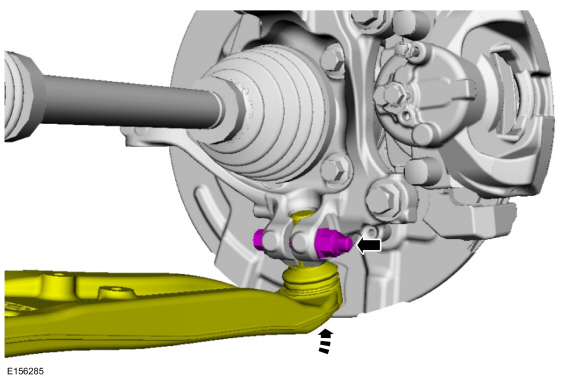

1. Поместите шаровой шарнир в поворотный кулак и установите новый стяжной болт и гайку шарового шарнира.
   Крутящий момент: 76 фунт-футов (103 Нм)

1. Если есть.
   Установите обратно датчик высоты подвески и установите болт.
   Крутящий момент: 177 фунтов на дюйм (20 Нм)

1. Расположите тормозной шланг и установите болт кронштейна тормозного шланга.
   Крутящий момент: 159 фунтов на дюйм (18 Нм)

1. УВЕДОМЛЕНИЕ: Не затягивайте гайку ступицы переднего колеса автомобиль на земле. Гайка должна быть затянута в соответствии со спецификацией перед автомобиль опускается на колеса. Произойдет повреждение ступичного подшипника если ступичный подшипник нагружается весом автомобиля.

   УВЕДОМЛЕНИЕ: Установите и затяните новую гайку ступицы колеса, спецификации в непрерывном вращении. Всегда устанавливайте новую ступицу колеса гайка после ослабления или затяжки не в соответствии со спецификацией в может произойти непрерывное вращение или повреждение компонентов.

   ПРИМЕЧАНИЕ: Задействуйте тормоз, чтобы полуось не вращалась.

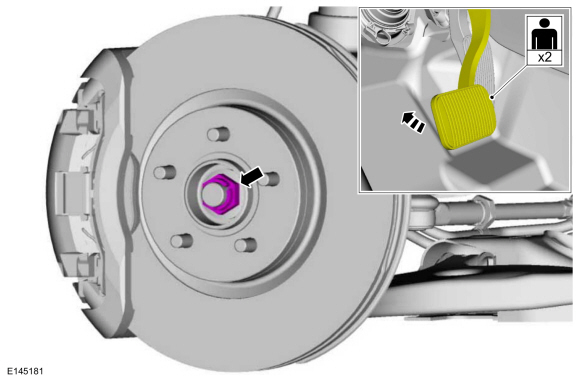

   Установите гайку ступицы колеса. Пока помощник нажимает на тормоз, затяните гайку новой ступицы колеса.
   Крутящий момент: 148 фунт-футов (200 Нм)

1. Проверьте уровень трансмиссионной жидкости.
   См.: Слив и заправка трансмиссионной жидкости (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Общие процедуры).
   См.: Проверка уровня трансмиссионной жидкости (307-01B Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F50/6F55, Общие процедуры).


1. Установите защиту днища силового агрегата.


1. Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. При наличии динамической подвески откалибруйте датчик высоты подвески. Подключите сканер и выполните Ride Процедура калибровки высоты. Следуйте указаниям сканера.
