Ford Fusion: полуоси переднего привода / правая передняя полуось. Снятие и установка

Специальные инструменты) / Общее оборудование

	204-161 (Т97П-1175-А) Установщик, Полуось ТКИТ-1997-ЛМ2 ТКИТ-1997-Ф/ФМ2 ТКИТ-1997-ФЛМ2
	205-Д070 (Д93П-1175-Б) Съемник, ступица переднего колеса

Удаление

ПРИМЕЧАНИЕ: Показанный FWD AWD аналогичен.

1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Снимите и выбросьте гайку полуоси.


1. Снимите болт гибкого тормозного шланга и отложите гибкий тормозной шланг в сторону.


1. УВЕДОМЛЕНИЕ: Датчик высоты передней подвески должен быть отсоединен от нижнего рычага перед обслуживанием подвески компонентов или повреждение датчика высоты подвески и/или автомобиля может возникнуть система динамической подвески. Датчик должен быть откалиброван после сборки.

   Если есть.
   Снимите болт датчика дорожного просвета и отложите датчик дорожного просвета в сторону.


1. УВЕДОМЛЕНИЕ: Не используйте рычажное устройство или разделительную вилку между шаровая опора и поворотный кулак. Повреждение шарового шарнира или шара возможно уплотнение стыка. Используйте монтировку, только вставив ее в отверстие корпуса нижней части руки.

   УВЕДОМЛЕНИЕ: Будьте осторожны при освобождении нижнего рычага и колеса поворот кулака в исходное положение или повреждение уплотнения шарового шарнира. происходить.

   Снимите и выбросьте гайку и болт нижнего шарового шарнира. Расположите нижний рычаг управления вниз.


1. УВЕДОМЛЕНИЕ: Не сгибайте внутренний сустав более чем на 18 градусов и наружный сустав более 45 градусов. Произойдет повреждение вала.

   Используя специальный инструмент, выпрессуйте полуось из ступица колеса и подшипник. Отложите в сторону и поддержите полуось.
   Используйте специальный сервисный инструмент: 205-D070. (Д93П-1175-Б) Съемник, ступица переднего колеса.

1. Если есть.
   Снимите и выбросьте шайбу полуоси.


1. Снимите защиту днища трансмиссии.

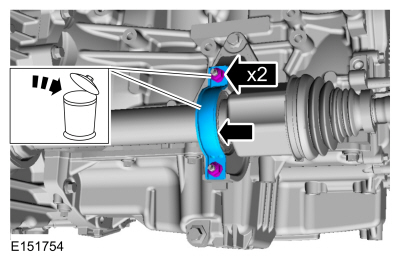

1. Снимите и выбросьте кронштейн подшипника полуоси и гайки кронштейна подшипника полуоси.


1. Снимите полуось.


Монтаж

1. Если оснащен полным приводом.
   Осмотрите внутренний конец полуоси.


1. Если оборудован FWD.
   Осмотрите внутренний конец полуоси.


1. Осмотрите внешний конец полуоси.


1. При наличии переднего привода установите новый сальник полуоси.
   См.: Сальник правой полуоси — FWD (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Снятие и установка).
   См.: Правый сальник полуоси (307-01B Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F50/6F55, Снятие и установка).


1. При наличии полного привода установите новое уплотнение промежуточного вала.
   См.: Промежуточное уплотнение вала (308-07B Блок передачи мощности — 6-ступенчатая автоматическая коробка передач — 6F35, Снятие и установка).
   См.: Промежуточное уплотнение вала (308-07C Блок раздаточной коробки — 6-ступенчатая автоматическая коробка передач — 6F50/6F55, Снятие и установка).


1. ПРИМЕЧАНИЕ: Не устанавливайте вал полностью в это время.

   Вставьте шлицы полуоси через уплотнение полуоси. Снимите защиту уплотнителя.


1. ПРИМЕЧАНИЕ: Вставьте полуось до тех пор, пока промежуточный вал подшипник центрируется в вогнутой канавке промежуточного вала опорный кронштейн.

   Установите полуось так, чтобы промежуточный вал подшипник центрируется в опорном кронштейне подшипника промежуточного вала.


1. Установите новый кронштейн подшипника промежуточного вала и гайки кронштейна подшипника промежуточного вала.
   Крутящий момент:
   Этап 1: Нижняя гайка:: 44 фунта на дюйм (5 Нм)
   Этап 2: Верхняя гайка:: 18 фунт-футов (25 Нм)
   Этап 3: Нижняя гайка:: 18 фунт-футов (25 Нм)

1. Если есть.
   Установите новую шайбу полуоси.


1. ПРИМЕЧАНИЕ: Не устанавливайте полуось глубже, чем центральная линия подшипника с центральной линией кронштейна. Переустановка полуоси и вытягивание полуоси назад, чтобы выровнять подшипник в кронштейне может повредить промежуточный вал тюлень.

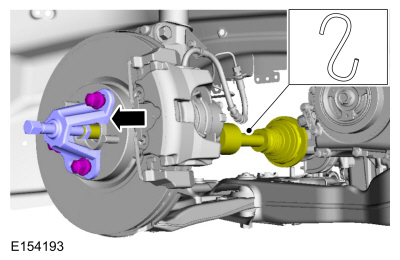

   Используя специальный инструмент, установите внешний конец полуоси через подшипник колеса и ступицу в сборе.
   Используйте специальный сервисный инструмент: 204-161 (Т97П-1175-А) Установщик, Полуось.

1. Установите нижний шаровой шарнир в поворотный кулак и установите новый болт и гайку нижнего шарового шарнира.
   Крутящий момент: 76 фунт-футов (103 Нм)

1. Если есть.
   Расположите датчик дорожного просвета и установите болт датчика дорожного просвета.
   Крутящий момент: 177 фунтов на дюйм (20 Нм)

1. Установите болт крепления гибкого тормозного шланга.
   Крутящий момент: 159 фунтов на дюйм (18 Нм)

1. УВЕДОМЛЕНИЕ: Не затягивайте гайку ступицы переднего колеса автомобиль на земле. Гайка должна быть затянута в соответствии со спецификацией перед автомобиль опускается на колеса. Произойдет повреждение ступичного подшипника если ступичный подшипник нагружается весом автомобиля.

   УВЕДОМЛЕНИЕ: Установите и затяните новую гайку ступицы колеса, спецификации в непрерывном вращении. Всегда устанавливайте новую ступицу колеса гайка после ослабления или затяжки не в соответствии со спецификацией в может произойти непрерывное вращение или повреждение компонентов.

   ПРИМЕЧАНИЕ: Задействуйте тормоз, чтобы полуось не вращалась.

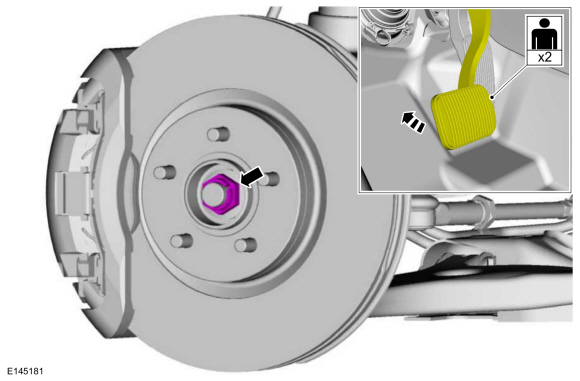

   Попросите помощника нажать на педаль тормоза и установить новую гайку полуоси.
   Крутящий момент: 148 фунт-футов (200 Нм)

1. Проверьте и долейте трансмиссионную жидкость.
   См.: Проверка уровня трансмиссионной жидкости (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Общие процедуры).


1. Установите защиту днища силового агрегата.


1. Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. При наличии динамической подвески откалибруйте датчик высоты подвески. Подключите сканер и выполните Ride Процедура калибровки высоты. Следуйте указаниям сканера.
