Ford Fusion: Ремонт листового металла передней части / Секция переднего лонжерона. Снятие и установка

Руководство по обслуживанию Ford Fusion 2013–2020 гг. / Кузов и краска / Кузов и краска / Ремонт передней части листового металла / Секция переднего лонжерона. Снятие и установка

Специальные инструменты) / Общее оборудование

Оборудование для точечной сварки сопротивлением
Воздушная пила
Сверло 8 мм
Сварочное оборудование MIG/MAG
Сверло для точечной сварки
Плоскогубцы

Материалы

Имя Спецификация
Герметик для швов
ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM 		-

Удаление

ПРИМЕЧАНИЕ: Требуемые секции для частичной замены необходимо вырезать с внешнего лонжерона с панелью фартука или с внутренней стороны член.

  1. Ford Fusion. Front Side Member Section. Removal and Installation ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

    Соблюдайте меры предосторожности для здоровья и безопасности.
    См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
  1. Удалите следующие элементы.
    См.: Усиление панели фартука крыла (501-27 Ремонт листового металла передней части, снятие и установка).
    См.: Передний бампер (501-19 Бамперы, Снятие и установка).
    См.: Двигатель (Двигатель 303-01C — 2,5 л Duratec (125 кВт/170 л. с.), Снятие).
    См.: Радиатор (303-03B Охлаждение двигателя — 2,0 л EcoBoost (184 кВт/250 л. с.) — MI4, Снятие и установка).
    См.: Радиатор (303-03C Охлаждение двигателя — 2,5 л Duratec (125 кВт/170 л. с.), Снятие и установка).

УВЕДОМЛЕНИЕ: Из-за расположения внутренних усилений и лазерной сварки швы важно соблюдать указанные размеры мест разрезов.

  1. ПРИМЕЧАНИЕ: Места разреза для разреза относятся к правой (RH) и левой (LH) сторонам.

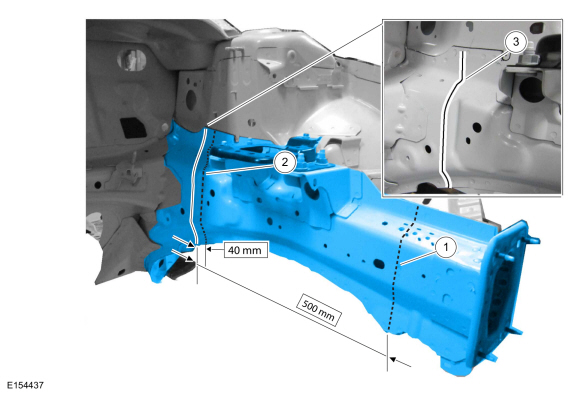

    ПРИМЕЧАНИЕ: Обзор возможных мест секций. Не резать в пределах 40 мм от сварного шва лазером.

    1. Измерение длинного участка.
    1. Измерение короткого участка.
    1. Лазерный сварной шов.
Ford Fusion. Front Side Member Section. Removal and Installation
  1. Аккуратно отрежьте лонжероны рамы переднего лонжерона.
    Используйте общее оборудование: пневматическая пила
Ford Fusion. Front Side Member Section. Removal and Installation
  1. Просверлите точечные сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
Ford Fusion. Front Side Member Section. Removal and Installation

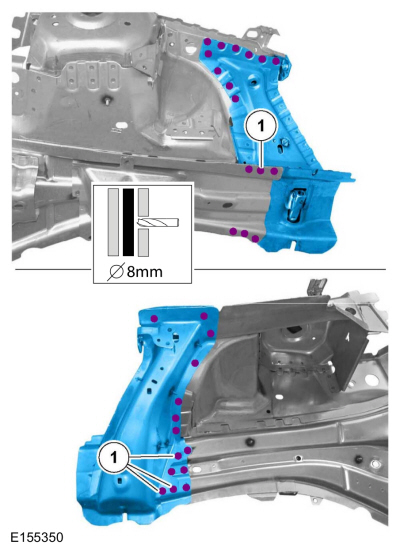

  1. Просверлите точечные сварные швы и снимите переднюю часть лонжерона.
    Используйте общее оборудование: сверло для точечной сварки
Ford Fusion. Front Side Member Section. Removal and Installation

Монтаж

Ford Fusion. Front Side Member Section. Removal and Installation ПРЕДУПРЕЖДЕНИЕ: Прежде чем приступить к любой сервисной процедуре в этом разделе, см. Предупреждения о безопасности в разделе 100-00 Общая информация. Отказ выполнение этой инструкции может привести к серьезной травме.

ПРИМЕЧАНИЕ: Требуемый участок частичной замены необходимо вырезать из сервисной сменной детали.

  1. Обрежьте запасной узел, чтобы он подходил для ремонта.
    Используйте общее оборудование: пневматическая пила
Ford Fusion. Front Side Member Section. Removal and Installation

  1. ПРИМЕЧАНИЕ: Указанные отверстия будут использоваться для сварки в ванне.

    1. Установите точечные сварные швы.
      Используйте общее оборудование: сверло 8 мм.
Ford Fusion. Front Side Member Section. Removal and Installation
  1. Установите и правильно расположите компонент и выполните точечную сварку.
    Используйте основное оборудование: оборудование для контактной точечной сварки.
    Используйте общее оборудование: плоскогубцы с фиксатором
Ford Fusion. Front Side Member Section. Removal and Installation

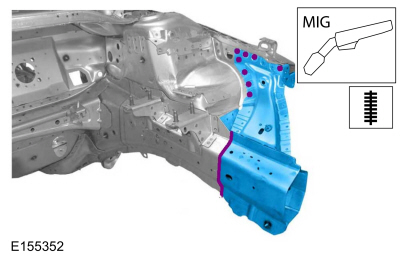

  1. Сварной шов, как указано.
    Используйте общее оборудование: Сварочное оборудование MIG/MAG
Ford Fusion. Front Side Member Section. Removal and Installation
  1. Установить точечную сварку.
    Используйте основное оборудование: оборудование для контактной точечной сварки.
    Используйте общее оборудование: Сварочное оборудование MIG/MAG
Ford Fusion. Front Side Member Section. Removal and Installation
  1. Установите кронштейн бампера и выполните точечную сварку.
    Используйте основное оборудование: оборудование для контактной точечной сварки.
Ford Fusion. Front Side Member Section. Removal and Installation
  1. Обработайте область ремонта, используя стандартные процедуры отделки металла.
  1. Работы по герметизации: Все зоны должны быть герметизированы до производственного уровня.
    Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM
  1. Выполните повторную окраску с использованием системы окраски, одобренной Ford.
  1. Восстановить защиту от коррозии.
    См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).
  1. Установите следующие элементы.
    См.: Усиление панели фартука крыла (501-27 Ремонт листового металла передней части, снятие и установка).
    См.: Передний бампер (501-19 Бамперы, Снятие и установка).
    См.: Двигатель (Двигатель 303-01C — 2,5 л Duratec (125 кВт/170 л. с.), Установка).
    См.: Радиатор (303-03B Охлаждение двигателя — 2,0 л EcoBoost (184 кВт/250 л. с.) — MI4, Снятие и установка).
    См.: Радиатор (303-03C Охлаждение двигателя — 2,5 л Duratec (125 кВт/170 л. с.), Снятие и установка).
