Ford Fusion: Рулевая колонка/рулевая колонка. Снятие и установка

Удаление

УВЕДОМЛЕНИЕ: Чтобы не повредить часовую пружину, убедитесь, что передние колеса находятся в прямолинейном положении.

УВЕДОМЛЕНИЕ: Требуются точные допуски при изготовлении рулевая колонка. Никогда не устанавливайте отремонтированные, перестроенные, неоригинальные или восстановленная рулевая колонка. Всегда устанавливайте новую рулевую колонку. Несоблюдение этого указания может привести к выходу из строя рулевой колонки.

ПРИМЕЧАНИЕ: Показана ручная колонка, силовая колонка аналогична.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы истощить резервный источник питания. Зажигание должно оставаться ВЫКЛЮЧЕННЫМ до тех пор, пока не будет произведен ремонт. полный. Несоблюдение этого указания может привести к серьезным травмы или смерть в случае случайного срабатывания.

   Если неисправность SRS присутствует, перейдите к шагу 2. В противном случае выключите зажигание, подождите не менее одной минуты и перейдите к шагу 3.


1. Обесточьте SRS.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Удалите SCCM.
   См.: Модуль управления рулевой колонкой (SCCM) (211-05 Электрические компоненты рулевого колеса и рулевой колонки, снятие и установка).


1. ПРИМЕЧАНИЕ: Этот шаг необязателен при установке нового компонента.

   Снимите кожухи рулевой колонки.
   См.: Кожухи рулевой колонки (501-05 Внутренняя отделка и украшения, Снятие и установка).

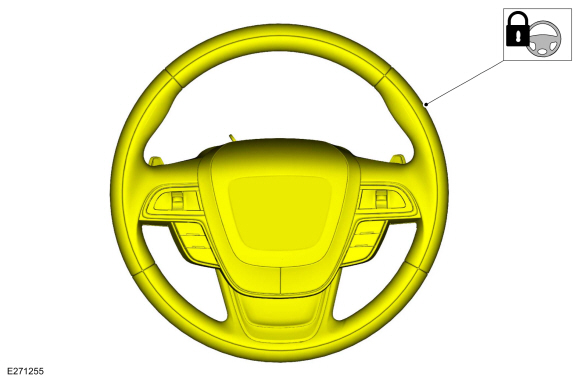

1. УВЕДОМЛЕНИЕ: Убедитесь, что рулевое колесо не вращается, иначе часовая пружина может быть повреждена.

   Закрепите рулевое колесо.


1. Освободите фиксаторы и отведите в сторону отделку приборной панели.


1. Снимите болты и отделочную панель приборной панели.

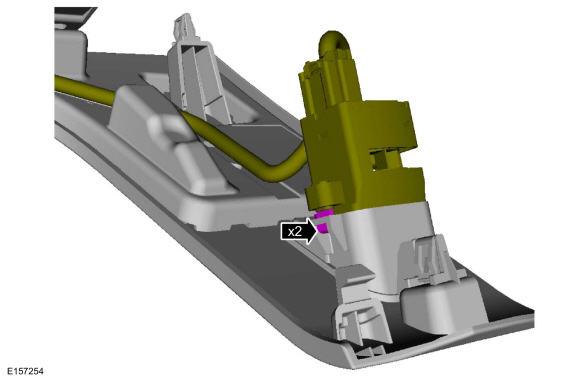

1. Отсоедините электрический разъем.

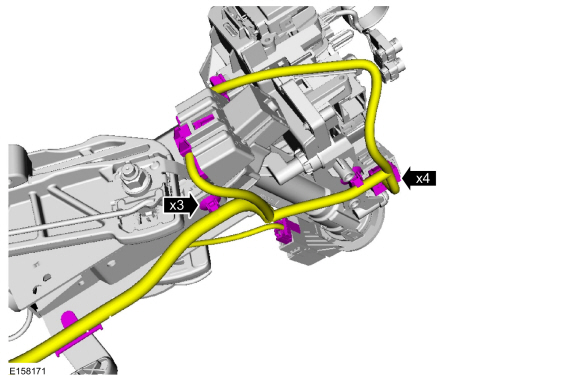

1. Отсоедините фиксаторы и отсоедините электрические разъемы рулевой колонки.


1. 1. Снимите и выбросьте болт.
      Крутящий момент: 18 фунт-футов (25 Нм)
   2. Расположите верхний вал в стороне от нижнего вала.


1. ПРИМЕЧАНИЕ: Электрический разъем выдвижной рулевой колонки фиксирующие выступы не легкодоступны. Использование контрольного зеркала и острогубцы могут помочь в просмотре и отключении электрического фиксаторы разъема.

   Нажмите на фиксаторы и отсоедините электрический разъем модуля складной рулевой колонки.


1. Снимите и выбросьте болты и снимите колонку.
   Крутящий момент: 18 фунт-футов (25 Нм)

Монтаж

1. ПРИМЕЧАНИЕ: Перенесите детали по мере необходимости.

   Для установки выполните процедуру удаления в обратном порядке.


1. Если SRS была обесточена.
   Перезагрузите SRS.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1.

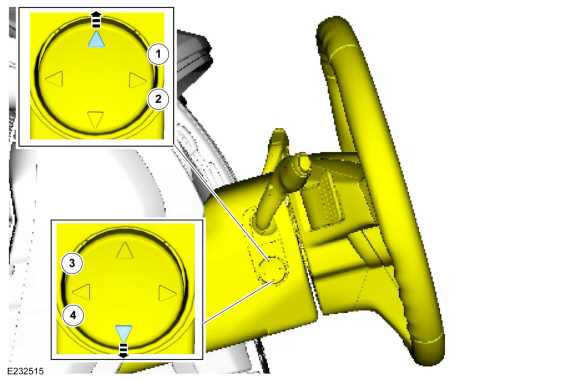

   При наличии рулевой колонки с памятью используйте переключатель управления рулевой колонкой и установите плавные упоры электродвигателя наклона как следует.

   1. Переместите колонну вверх, пока она не достигнет конца хода.

   2. Перемещайте колонну в том же направлении, пока она снова не достигнет конца пути.

   3. Переместите колонну вниз, пока она не достигнет конца хода.

   4. Перемещайте колонну в том же направлении, пока она снова не достигнет конца пути.


1.
   При наличии рулевой колонки с памятью используйте переключатель управления рулевой колонкой и установите плавные упоры электродвигателя наклона как следует.

   1. Переместите колонку назад, пока она не достигнет конца хода.

   2. Перемещайте колонну в том же направлении, пока она снова не достигнет конца пути.

   3. Переместите колонну вперед, пока она не достигнет конца хода.

   4. Перемещайте колонну в том же направлении, пока она снова не достигнет конца пути.
