Ford Fusion: Ремонт кузова - Информация для конкретного автомобиля и проверки допусков / Конструкция кузова для конкретного автомобиля. Описание и работа
Перед резкой или сваркой
Для получения дополнительной информации см.: Технические характеристики (501-25 Кузовной ремонт – Общая информация, Технические характеристики).
Бамперные балки
Бампер балки обычно изготавливаются из класса HS (высокопрочный) или более прочного сталь. Если на балке бампера имеются признаки перегиба или разрыва, это не ремонтопригоден и подлежит замене. Использование тепла для восстановления этих компонентов не допускается и приведет к ослаблению компонента. Незначительные повреждения исправляются только методом холодной правки.
Легенда типа стали
| Элемент | Тип стали | Цвет |
| 1 | Мягкая сталь | Желтый |
| 2 | Выпечка Закаленная (BH) | Светло-синий |
| 3 | Прочность твердого раствора | Розовый |
| 4 | Высокая прочность с низким разрешением (HSLA) | Темно-синий |
| 5 | Двухфазный (DP) 500, сталь класса 600 | Зеленый |
| 6 | Двухфазная (DP) сталь класса 700, 800, 900, 1000 | фуксия |
| 7 | Ламинат Сталь | Бирюзовый |
| 8 | Сверхвысокопрочная сталь (UHSS) мартенситная, бор | Красный |
| 9 | Пластичность стали, вызванная трансформацией (TRIP) | Золото |
| 10 | Алюминий | Фиолетовый |

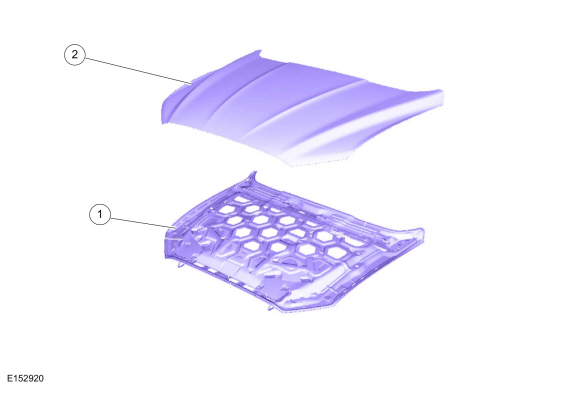

Капюшон
| Элемент | Описание | Тип стали |
| 1 | Внутренняя панель капота | Алюминий |
| 2 | Внешняя панель капота | Алюминий |

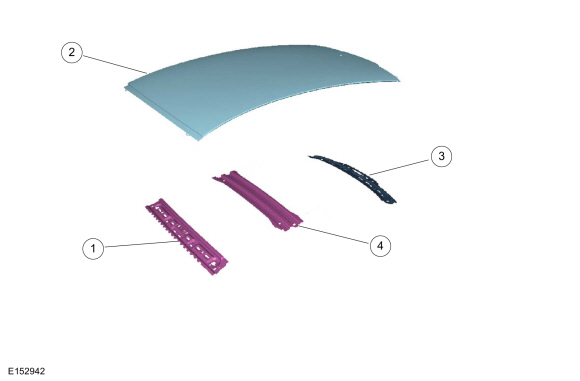

Панель крыши
| Элемент | Описание | Тип стали |
| 1 | Усиление лобового стекла | DP (двухфазный) сталь 780 |
| 2 | Панель крыши | BH (высокая закалка) сталь 210 |
| 3 | Усиление задней жатки | HSLA (высокопрочная низколегированная) сталь 350 |
| 4 | Усиление центральной крыши | Мартенситная сталь |
Крыша с открывающейся панелью
| Элемент | Описание | Тип стали |
| 1 | Усиление лобового стекла | DP (двухфазный) сталь 780 |
| 2 | Панель крыши | BH (высокая закалка) сталь 210 |
| 3 | Усиление задней жатки | HSLA (высокопрочная низколегированная) сталь 350 |
| 4 | Усиление панели проема крыши | Борсодержащая сталь |
Передняя дверь
| Элемент | Описание | Тип стали |
| 1 | Внешняя панель двери | BH (высокая закалка) сталь 210 |
| 2 | Проходная балка (часть дверной коробки) | Борсодержащая сталь |
| 3 | Дверная оболочка | Мягкая сталь |

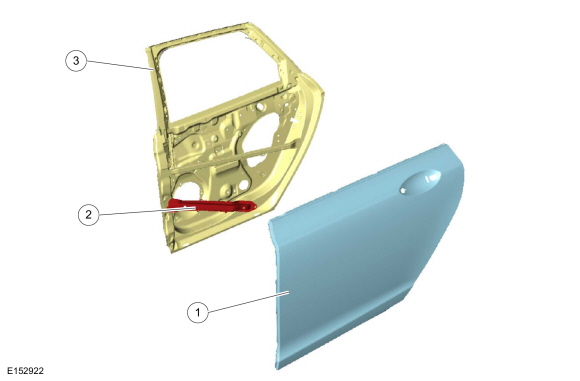

Задняя дверь
| Элемент | Описание | Тип стали |
| 1 | Внешняя панель двери | BH (высокая закалка) сталь 210 |
| 2 | Проходная балка (часть дверной коробки) | Борсодержащая сталь |
| 3 | Дверная оболочка | Мягкая сталь |
Крышка багажного отделения
| Элемент | Описание | Тип стали |
| 1 | Внутренняя панель крышки багажника | Мягкая сталь |
| 2 | Внешняя панель крышки багажника | Мягкая сталь |
Передняя структура
| Элемент | Описание | Тип стали |
| 1 | Кронштейн бампера | HSLA (высокопрочная низколегированная) сталь 350 |
| 2 | Распорка (деталь переднего фартука в сборе) | DP (двухфазный) 800 сталь |
| 3 | Усиление (деталь переднего фартука в сборе) | HSLA (высокопрочная низколегированная) сталь 350 |
| 4 | Внутреннее усиление фартука в сборе | BH (закаленная) сталь 210 |
| 5 | Внешнее усиление фартука в сборе | HSLA (высокопрочная низколегированная) сталь 350 |
| 6 | Кронштейн переднего крыла | BH (закаленная) сталь 210 |
| 7 | Внутреннее усиление (часть переднего лонжерона в сборе) | DP (двухфазный) 600 сталь |
| 8 | Стойка стойки (часть переднего фартука в сборе) | Прочность твердого раствора Сталь и мягкая сталь |
| 9 | Внешнее усиление (часть переднего лонжерона в сборе) | DP (двухфазный) 600 сталь |
| 10 | Усиление (деталь переднего лонжерона в сборе) | DP (двухфазный) 600 сталь |
| 11 | Скобка | HSLA (высокопрочная низколегированная сталь) 300 |
| 12 | Сборка поперечины | Мягкая сталь |
Внутренние панели кузова
| Элемент | Описание | Тип стали |
| 1 | Усиление передней стойки | DP (двухфазный) 600 сталь |
| 2 | Армирование крыши | DP (двухфазный) 1000 сталь |
| 3 | Армирование | HSLA (высокопрочная низколегированная) сталь 350 |
| 4 | Усиление средней стойки | HSLA (высокопрочная низколегированная) сталь 350 |
| 5 | Армирование | HSLA (высокопрочная низколегированная) сталь 350 |
| 6 | Внутреннее усиление четверти панели | DP (двухфазный) 600 сталь |
| 7 | Усиление средней стойки | DP (двухфазный) 800 сталь |
| 8 | Усиление средней стойки | DP (двухфазный) 800 сталь |
| 9 | Внутреннее усиление порога | DP (двухфазный) 600 сталь |
| 10 | Внутреннее усиление порога | DP (двухфазный) 600 сталь |
| 11 | Внутреннее усиление порога | DP (двухфазный) 600 сталь |
| 12 | Внутреннее усиление передней стойки | DP (двухфазный) 600 сталь |
| 13 | Усиление боковой панели капота | DP (двухфазный) 600 сталь |
| 14 | Усиление боковой панели капота | DP (двухфазный) 600 сталь |
| 15 | Верхнее усиление передней стойки | DP (двухфазный) 600 сталь |
| 16 | Внутреннее усиление средней стойки | HSLA (высокопрочная низколегированная) сталь 350 |
| 17 | Внутреннее усиление средней стойки | DP (двухфазный) 800 сталь |
Четверть панели и задняя панель
| Элемент | Описание | Тип стали |
| 1 | Четверть панели и рулевая рубка | Мягкая сталь |
| 2 | Армирование | Мягкая сталь |
| 3 | Армирование | Мягкая сталь |
| 4 | Панель задних фонарей | Мягкая сталь |
| 5 | Усиление задней панели | Мягкая сталь |
| 6 | Задняя панель | Мягкая сталь |
| 7 | Задняя панель внутренняя | Мягкая сталь |
| 8 | Сливной желоб багажного отделения | Мягкая сталь |
| 9 | Внутренняя рулевая рубка | Мягкая сталь |
Передний этаж
| Элемент | Описание | Тип стали |
| 1 | Сборка поддона пола | Мягкая, HSLA (высокопрочная низколегированная) 350, DP (двухфазная) сталь 800 и BH (высокопрочная сталь) 280 |
| 2 | Усиление центрального пола | BH (высокая закалка) сталь 280 |
| 3 | Усиление центрального пола | DP (двухфазный) 600 сталь |
| 4 | Усиление центрального пола | DP (двухфазный) 600 сталь |
| 5 | Усиление центрального пола | BH (высокая закалка) сталь 280 |
Задний пол
| Элемент | Описание | Тип стали |
| 1 | Усиление поддона пола (часть поддона в сборе) | Сталь HSLA (высокопрочная низколегированная) 350, DP (двухфазная) 600 и DP (двухфазная) 800 |
| 2 | Лонжерон пола | DP (двухфазный) 600 сталь |
| 3 | Поддон пола | Мягкая сталь |
| 4 | Лонжерон пола | DP (двухфазный) 600 сталь |
Кузов и рама. Описание и работа
Тело
ПРЕДУПРЕЖДЕНИЕ:
Электромобили, поврежденные в результате аварии, могли быть скомпрометированы
системы безопасности высокого напряжения и представляют потенциально высокое напряжение
опасность поражения электрическим током...
Разделение панели кузова. Общие процедуры
Специальные инструменты) /
Общее оборудование
Оборудование для точечной сварки сопротивлением
Сферический резак
Плазменный резак
Воздушная пила
Сварочное оборудование MIG/MAG
Сверло для точечной сварки
Материалы
Имя
Спецификация
Герметик для швов TA-2-B, 3M™ 08308, LORD Fusor® 803DTM
-
Ремонт
УВЕДОМЛЕНИЕ:
Не приступайте к снятию боковой части кузова автомобиля до тех пор, пока сменная панель не будет готова.
Дополнительная информация:
Руководство по обслуживанию Ford Fusion 2013–2020: Ограничитель передней двери. Снятие и установка
Удаление ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична. Снимите переднюю дверь. См.: Передняя дверь (501-03 Замки кузова, снятие и установка). Снимите панель обшивки двери и влагозащитный экран. См. также: Панель обивки передней двери (501-05) . Снимите крепления и рычаг передней двери. Монтаж ПРИМЕЧАНИЕ: ..
Руководство по обслуживанию Ford Fusion 2013–2020: Верхний зазор стекла передней двери. Снятие и установка
Удаление Снимите стекло передней двери. См.: Оконное стекло передней двери (501-11 Стекло, Рамы и механизмы, Снятие и установка). Снимите фиксаторы с верхней обшивки передней двери и снимите верхнюю обивку передней двери. Снимите болт. Снимите верхнюю часть стекла передней двери. Я..
