Hyundai Elantra: система газораспределения / компоненты и расположение компонентов

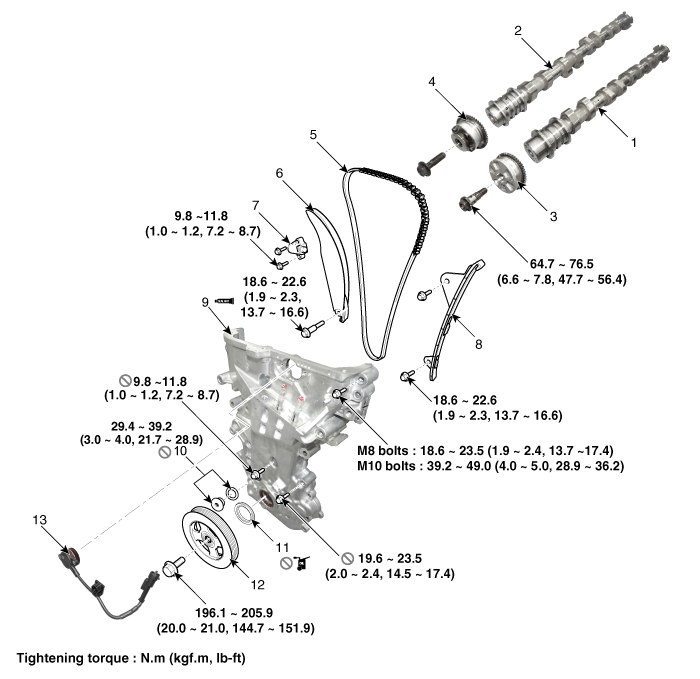

| Компоненты |
|
1. Впускной распредвал
2. Распредвал выпускных клапанов 3. Впускной CVVT в сборе 4. Выхлоп CVVT в сборе 5. Цепь ГРМ 6. Рычаг натяжителя цепи ГРМ. 7. Натяжитель цепи ГРМ |
8. Направляющая цепи ГРМ
9. Крышка цепи ГРМ 10. Болт сервисной пробки и прокладка 11. Передний сальник 12. Демпферный шкив коленчатого вала 13. Промежуточный замок исполнительного механизма CVVT |
Процедуры ремонта приводного ремня
Удаление
1.
Снимите приводной ремень.
(1)
С помощью гаечного ключа поверните натяжитель приводного ремня (А) против часовой стрелки.
(2)
Отсоедините приводной ремень (А).
(3)
Снимите натяжитель приводного ремня (А)...
