Hyundai Elantra: Головка блока цилиндров в сборе / Компоненты и расположение компонентов

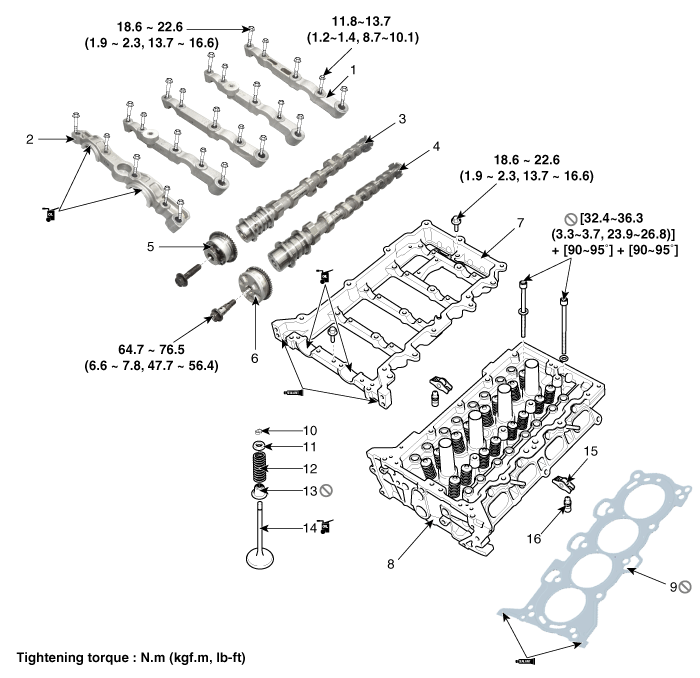

| Компоненты |
|
1. Крышка подшипника распредвала
2. Крышка переднего подшипника распредвала 3. Распредвал выпускных клапанов 4. Впускной распредвал 5. Выхлоп CVVT в сборе 6. Впускной CVVT в сборе |
7. Держатель кулачка
8. Головка блока цилиндров 9. Прокладка ГБЦ 10. Замок фиксатора 11. Фиксатор 12. Пружина клапана |
13. Сальник штока клапана
14. Клапан 15. Поворотный рычаг 16. Гидравлический компенсатор зазора (HLA) |
Компоненты крышки головки цилиндров и расположение компонентов
Компоненты
1. Крышка головки цилиндров2. Прокладка крышки головки цилиндров
...
