Hyundai Elantra: Головка блока цилиндров в сборе / CVVT и компоненты распределительного вала и расположение компонентов

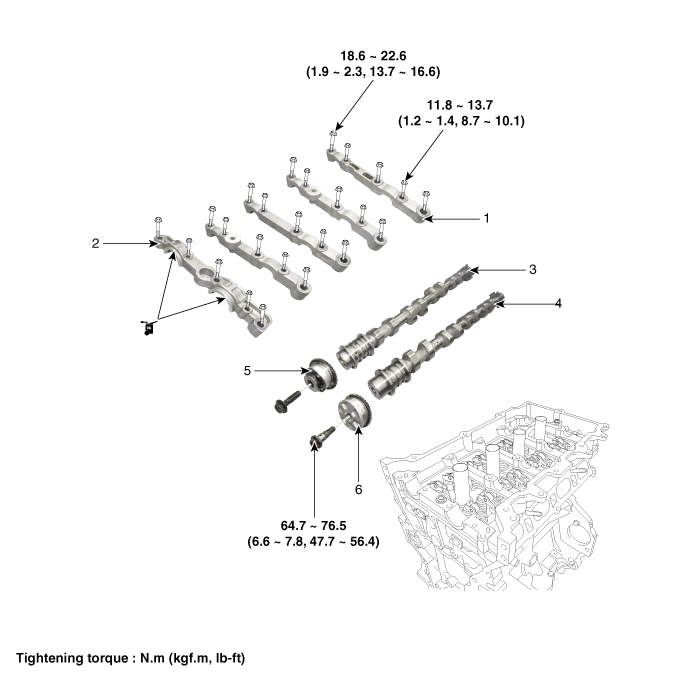

| Компоненты |
|
1. Крышка подшипника распредвала
2. Крышка переднего подшипника распредвала 3. Распредвал выпускных клапанов |
4. Впускной распредвал
5. Выхлоп CVVT в сборе 6. Впускной CVVT в сборе |
Процедуры ремонта крышки головки цилиндров
Удаление
•
Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.
•
Во избежание повреждений осторожно отсоединяйте разъемы проводки, удерживая часть разъема.
...
Описание и работа CVVT и распределительного вала
Описание
Система непрерывного изменения фаз газораспределения (CVVT) опережает или
задерживает фазы газораспределения впускного и выпускного клапанов в соответствии
с управляющим сигналом ECM, который рассчитывается ...
